15.30. Рычаг ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

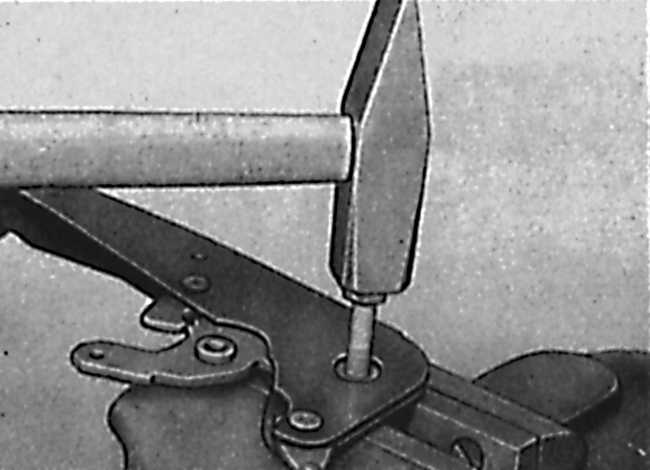

Выбивание втулки, крепящей зубчатый сектор храповика

16.30 Рычаг ручного тормоза Opel Vectra A

Снятие

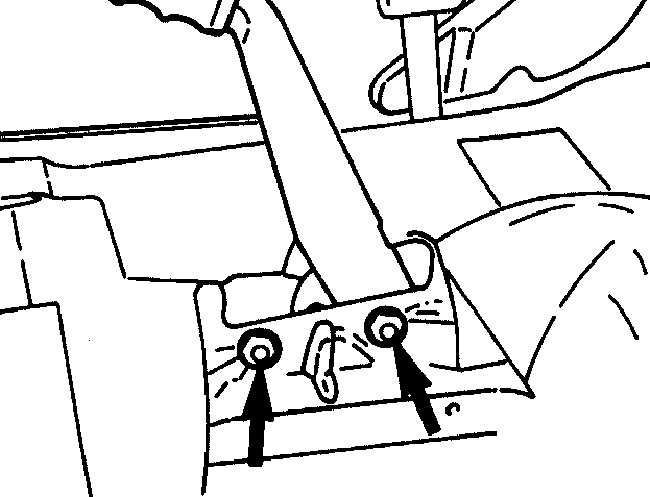

Расположение болтов крепления рычага ручного тормоза

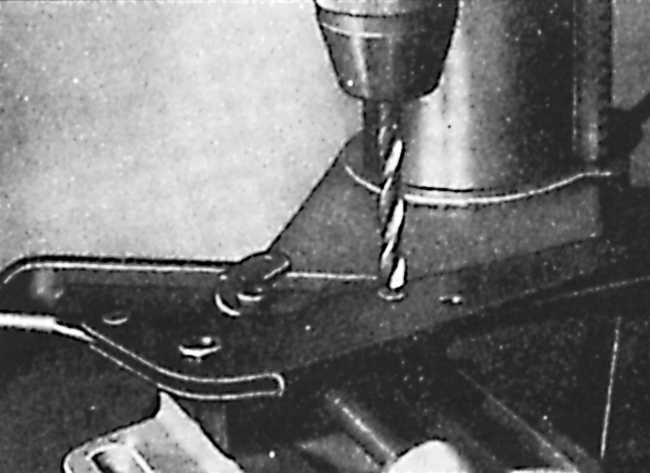

Высверливание заклепки поворотной оси рычага ручного тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Поднимите автомобиль и закрепите его на подставках.

3. На моделях с катализатором отвинтите четыре гайки и снимите термозащитный экран центральной секции выхлопной системы.

4. На моделях с двигателями SOHC измерьте длину резьбовой втулки троса ручного тормоза, выступающей из регулятора, затем ослабьте регулятор и отсоедините трос от тяги рычага ручного тормоза. Снимите резиновое уплотнительное кольцо с днища автомобиля и тяги рычага ручного тормоза.

5. На моделях с двигателями DOHC измерьте длину тяги рычага ручного тормоза, выступающей из компенсатора, затем отвинтите гайку и снимите компенсатор с тяги. Снимите резиновое уплотнительное кольцо с днища автомобиля и тяги.

6. Снимите переднее сиденье пассажира.

7. Снимите заднюю часть центральной консоли.

8. Доступ к болтам крепления рычага ручного тормоза возможен через окна в коврике. При отсутствии окон в коврике, соблюдая осторожность, вырежьте окна сами или освободите и отогните коврик.

9. Отвинтите болты и поднимите рычаг ручного тормоза настолько, чтобы можно было отсоедините электрический разъем выключателя контрольной лампы ручного тормоза (см. рис. Расположение болтов крепления рычага ручного тормоза).

10. Отсоедините электрический разъем и снимите рычаг ручного тормоза с тягой.

11. Для замены зубчатого сектора храповика, используя стальной стержень соответствующего диаметра, выбейте втулку из рычага ручного тормоза.

12. Установите новый зубчатый сектор храповика и закрепите его втулкой.

13. Для снятия защелки высверлите заклепку в поворотной оси (см. рис. Высверливание заклепки поворотной оси рычага ручного тормоза).

14. Установите новую защелку и закрепите ее заклепкой. При этом проверьте, чтобы защелка могла перемещаться свободно.

15. При необходимости отвинтите болт и снимите выключатель контрольной лампы ручного тормоза.

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите заднюю часть центральной консоли.

2. Установите переднее сидение пассажира.

3. На моделях с двигателями DOHC установите компенсатор на тягу рычага ручного тормоза и закрепите его новой самоконтрящейся гайкой. При этом навинтите гайку на то же расстояние, что и перед снятием.

4. На моделях с двигателями SOHC закрепите регулятор троса ручного тормоза так, чтобы выступающая часть резьбовой втулки была такой же, что и перед снятием.

5. Отрегулируйте ручной тормоз, затем установите колеса и опустите автомобиль.
