Опель Вектра А. Щетки генератора



Опель Вектра А. Щетки генератора

10.13. Щетки генератора

ГЕНЕРАТОР DELCO-REMY (КРОМЕ МАЛОГАБАРИТНОГО)

Снятие

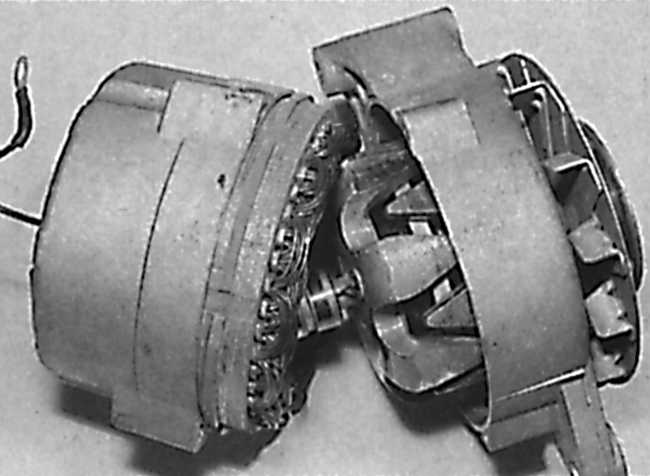

Снятие передней крышки генератора DELCO-REMY
11.13 Щетки генератора Opel Vectra A

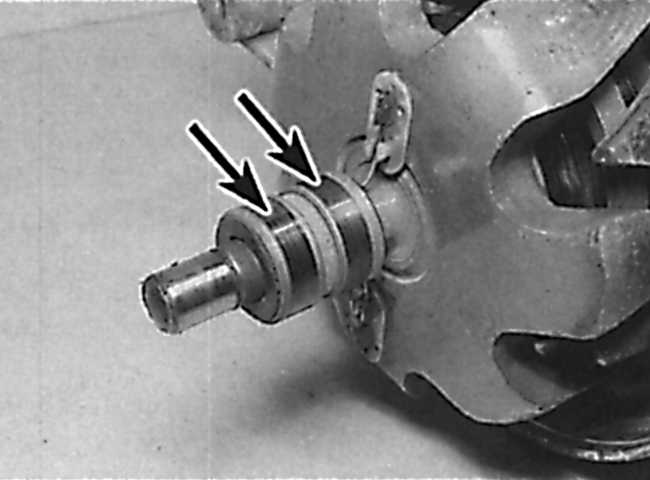

Расположение контактных колец ротора на генераторе DELCO-REMY
11.13 Щетки генератора Opel Vectra A

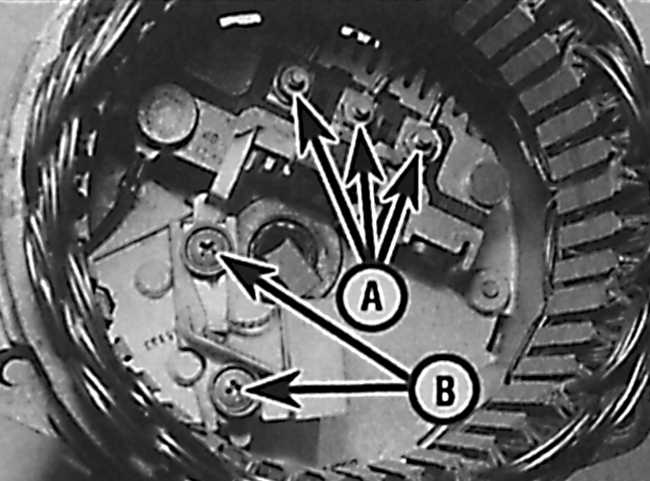

Генератор DELCO-REMY
11.13 Щетки генератора Opel Vectra A
 А – гайки крепления проводов обмотки статора;
В – винты крепления щеткодержателя /регулятора напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите генератор.
2. Используя чертилку, отметьте взаимное положение передней и задней крышек генератора.
3. Отвинтите три стяжных болта и снимите переднюю крышку и ротор с задней крышки (см. рис. Снятие передней крышки генератора DELCO-REMY).
4. Проверьте состояние контактных колец генератора и, при необходимости, зачистите их мелкой наждачной бумагой (см. рис. Расположение контактных колец ротора на генераторе DELCO-REMY).
5. Отвинтите три гайки, крепящие провода обмотки статора к блоку выпрямителя, и снимите статор (см. рис. Генератор DELCO-REMY).
6. Отвинтите винт и снимите блок выпрямителей.
7. Отвинтите два винта и снимите с задней крышки щеткодержатель/регулятор напряжения. Отметьте расположение изолирующих шайб под головками винтов.
8. Проверьте плавность перемещения щеток в направляющих и измерьте дину щеток.
9. Для замены щеток отпаяйте контакты старых щеток от щеткодержателя и на их место припаяйте новые.
10. Проверьте плавность перемещения щеток в направляющих.

Установка

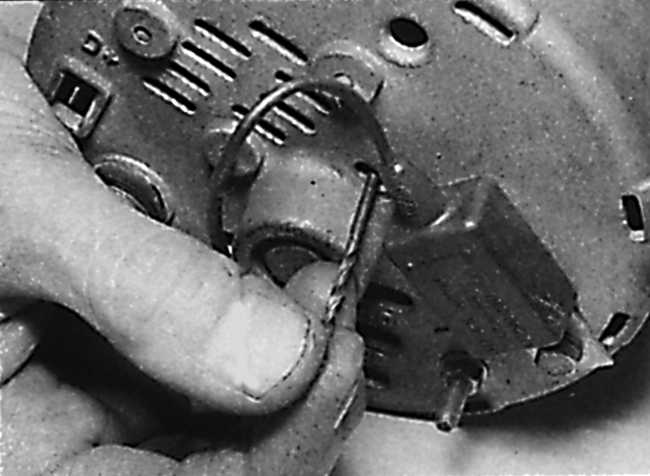

Извлечение сверла для освобождения щеток генератора DELCO-REMY
11.13 Щетки генератора Opel Vectra A

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой щеткодержателей зафиксируйте щетки в отжатом положении, используя стальную проволоку или сверло.
2. Установите щеткодержатели таким образом, чтобы проволока или сверло выступали наружу через отверстие в задней крышке генератора. Закрепите щеткодержатель винтами.
3. Установите выпрямительный блок и обмотку статора в заднюю крышку и закрепите гайками и винтом.
4. Установите ротор в заднюю крышку генератора, затем, в соответствии с ранее нанесенными метками установите переднюю крышку. Ввинтите три стяжных болта.
5. Извлеките проволоку или сверло из отверстия в задней крышке, при этом щетки опустятся на контактные кольца ротора (см. рис. Извлечение сверла для освобождения щеток генератора DELCO-REMY).
6. Установите генератор.
