Опель Вектра А. Датчик детонации (система Simtec)

7.37. Датчик детонации (система Simtec)

Снятие

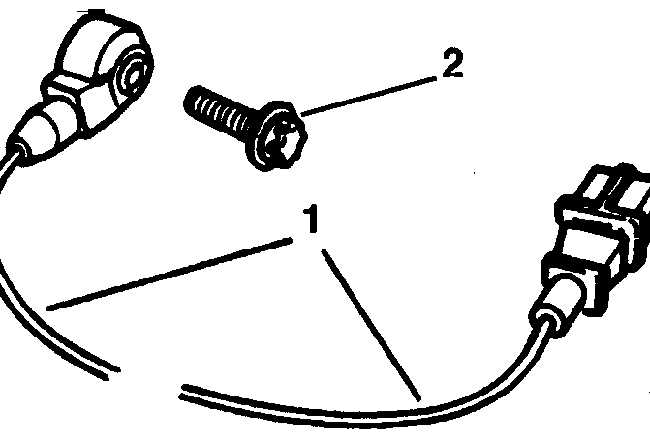

Датчик детонации системы впрыска топлива Simtec

8.37 Датчик детонации (система Simtec) Opel Vectra A

1 – датчик;

2 – болт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Отсоедините электрические разъемы от датчика температуры поступающего в двигатель воздуха и измерителя потока теплого воздуха.

3. Снимите шланги вентиляции картера.

4. Снимите шланги подачи охлаждающей жидкости с патрубка, поступающего в двигатель воздуха, ленточного измерителя массы потока теплого воздуха вместе с воздушным патрубком с верхней части воздушного фильтра и корпуса дросселя.

5. Используя лезвие отвертки, освободите скобы крепления форсунок первого и четвертого цилиндров в полосках разъема и одновременно поднимите полоски. С обратной стороны полосок имеется шесть соединений, четыре из которых предназначены для топливных форсунок.

6. Отсоедините электрические провода датчика детонации от полоски разъема.

7. Привяжите отрезок провода длиной 1 м к электрическому разъему датчика детонации.

8. Снимите датчик детонации с блока цилиндров двигателя (см. рисунок).

9. Отвяжите дополнительную проволоку от электрического разъема датчика детонации.

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите сопрягаемые поверхности датчика детонации и блока цилиндров двигателя. Для крепления датчика детонации используйте только стандартные болты и шайбы.

2. Соблюдая осторожность, установите датчик детонации на блок цилиндров и закрепите болтом, затянув его требуемым моментом.

3. Расположите электропроводку датчика детонации между выступами на впускном коллекторе. Отвяжите от электрического разъема дополнительный провод.

4. Вставьте электрический разъем датчика детонации в полоску разъемов.

5. Расположите пружинные скобы форсунок таким образом, чтобы они не препятствовали зацеплению полосок разъемов. Проверьте, чтобы между полоской разъемов и форсункой был надежный контакт.

6. Зафиксируйте полоски соединительных разъемов до слышимого щелчка.

7. Проверьте состояние шлангов и надежность крепления их хомутами.
