Опель Вектра А. Поршни с шатунами



Опель Вектра А. Поршни с шатунами

4.20. Поршни с шатунами

ОБЩИЕ СВЕДЕНИЯ

Предупреждение шатуна необходимо использовать новые болты и гайки.

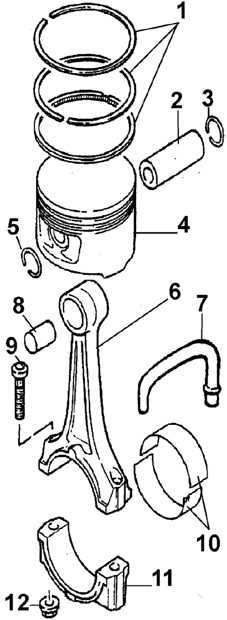

Элементы поршня с шатуном
5.20.1 Поршни с шатунами Opel Vectra A

1 – поршневые кольца;

2 – поршневой палец;

3, 5 – стопорные кольца;

4 – поршень;

6 – водяной насос;

7 – трубка для масла;

8 – втулка


Блок цилиндров двигателя
5.20.1 Поршни с шатунами Opel Vectra A

1 – сливная пробка;
2 – масляный картер;
3 – выпускной коллектор;
4 – кронштейн опоры двигателя;
5 – кран слива охлаждающей жидкости;
6 – водяной насос;
7 – датчик лампы перегрева охлаждающей жидкости;
8 – датчик указателя температуры охлаждающей жидкости;
9 – датчик температуры охлаждающей жидкости;
10 – термостат;
11 – датчик лампы аварийного давления масла;
12 – датчик указателя давления масла;
13 – шланг вентиляции картера;
14 – указатель (щуп) уровня масла;
15 – катушка зажигания;
16 – датчик фазы;
17 – теплоизоляционный экран
