13.24.4. Плавкие предохранители и реле
ОБЩИЕ СВЕДЕНИЯ |
Электрические цепи всего автомобиля защищены плавкими предохранителями.

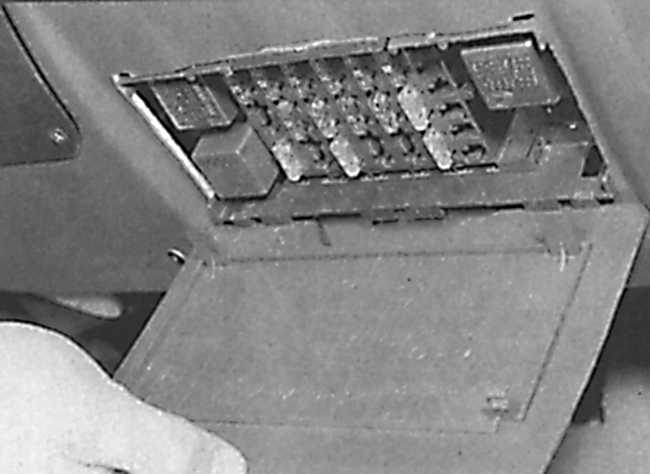

Большая часть плавких предохранителей расположена в блоке предохранителей и реле с левой стороны под рулевой колонкой. |
Номера предохранителей нанесены на блоке предохранителей и реле. Электрические
цепи, защищаемые предохранителями, приведены в подразделе
13.24.1.
Каждый предохранитель имеет надпись о величине пропускаемого тока.
Предупреждение другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
предохранителя металлическую проволоку или фольгу.
На некоторых моделях с дополнительным электрическим оборудованием могут устанавливаться один или два предохранителя с обратной стороны блока предохранителей и реле.

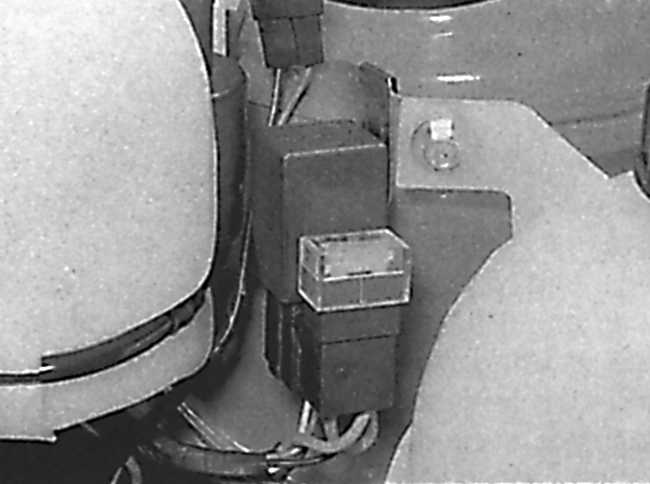

Если на автомобиле установлены омыватели фар, реле и предохранитель омывателя установлены под капотом. |

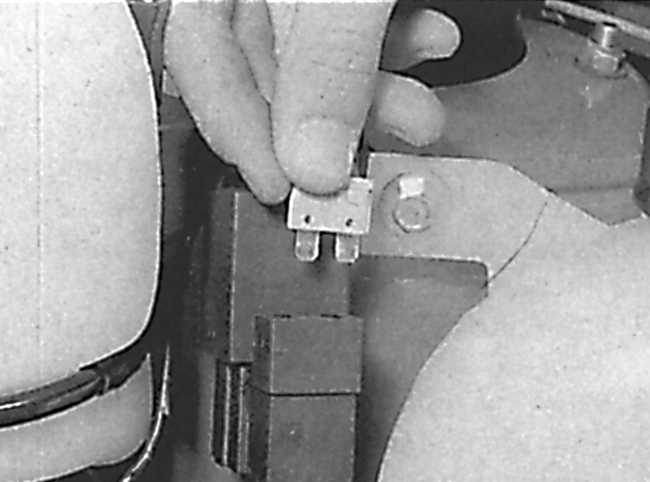

Плавкий предохранитель омывателя фар снимается определенным образом. |
Реле – это электронно-управляемый переключатель, который обычно используется
следующим образом:
– реле может переключать большие токи дистанционно от цепи, в которой
течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
– реле может иметь более одного управляющего входа, в отличие от
механического переключателя;
– реле может выполнять функцию таймера, например, задавать интервал
работы стеклоочистителей.
Реле расположены на блоке предохранителей и реле с лицевой и обратной стороны
блока.
Расположение реле с лицевой стороны блока предохранителей и реле
А – реле-прерыватель указателей поворотов

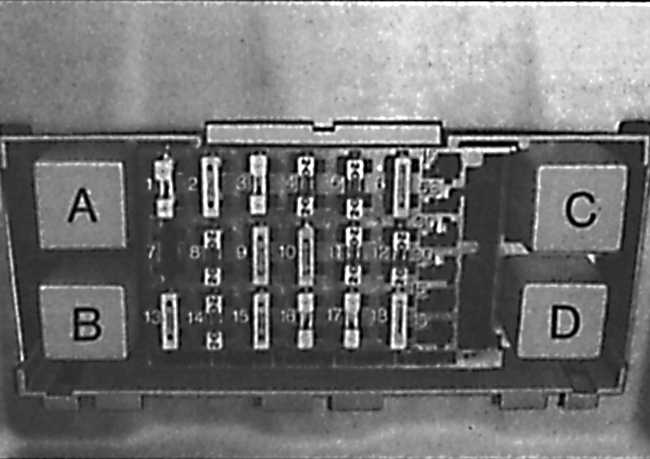

и аварийной световой сигнализации, В – реле обогревателя заднего стекла, С – реле стеклоочистителя, D – реле передних противотуманных фар |
Расположение реле и предохранителей с обратной стороны блока реле и предохранителей

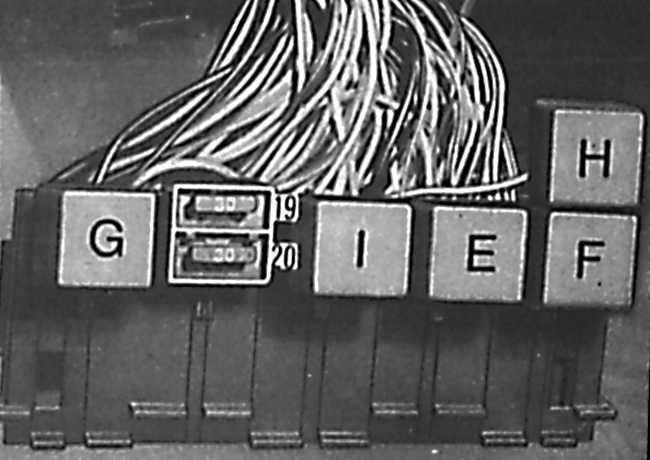

Е – реле бортового компьютера, F – реле заднего стеклоочистителя, G – реле дальнего света, Н – реле фар, I – предупреждающий зуммер, 19 – предохранитель центральной блокировки, 20 – предохранитель электрических стеклоподъемников |
Замена реле
ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
