Опель Кадет Е. Замена заднего амортизатора



Опель Кадет Е. Замена заднего амортизатора

12.8. Замена заднего амортизатора

ОБЩИЕ СВЕДЕНИЯ

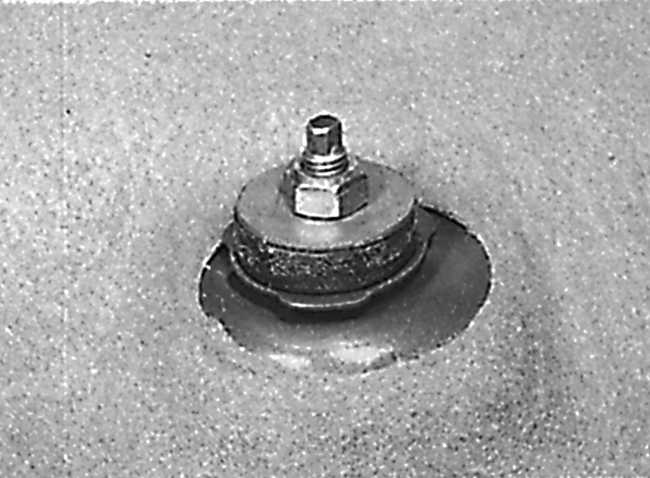

Верхнее крепление заднего амортизатора

12.8 Замена заднего амортизатора Opel Kadett E
А – без системы саморегулирующейся задней подвески,

В – с системой саморегулирующейся задней подвески или с двумя контргайками,

Х = 9 мм,

Y = 6 мм

Предупреждение производить по очереди. Замену амортизаторов производите попарно на одной оси автомобиля.


СЕДАН И ХЭТЧБЕК

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Работая в багажном отделении, снимите крышку, закрывающую верхнее крепление амортизатора.
12.8 Замена заднего амортизатора Opel Kadett E 2. Отвинтите гайку верхнего крепления амортизатора, при этом удерживайте шток амортизатора от проворачивания вторым гаечным ключом. Снимите шайбу и резиновый элемент верхнего крепления амортизатора.
3. Поднимите заднюю часть автомобиля и закрепите на подставках.
4. При наличии, работая под задней частью автомобиля, отсоедините от амортизатора воздухопровод системы самовыравнивающейся задней подвески.

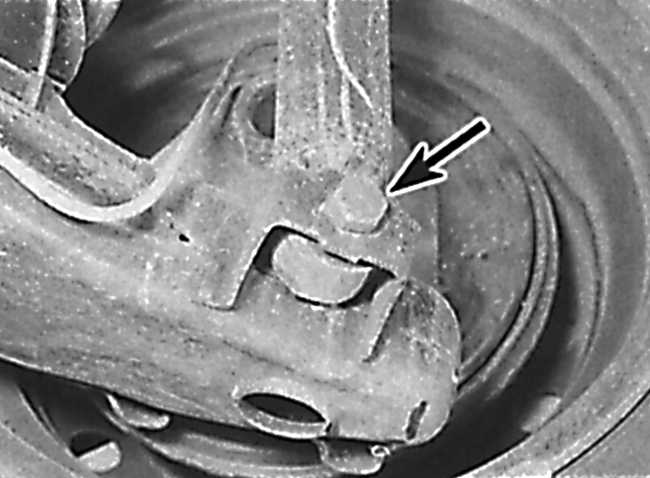

12.8 Замена заднего амортизатора Opel Kadett E 5. Домкратом поддержите соответствующий рычаг задней подвески. Отвинтите болт (указан стрелкой), крепящий нижнюю часть амортизатора к продольному рычагу задней подвески.
6. Вручную сожмите амортизатор и извлеките его из продольного рычага задней подвески.
7. Извлеките амортизатор из-под автомобиля и снимите резиновый элемент нижнего крепления амортизатора и чашку с верхней части амортизатора.
8. Используя киянку, установите нижнее крепление амортизатора в кронштейн.
9. Ввинтите болт нижнего крепления амортизатора и затяните его требуемым моментом.
10. Частично опустите автомобиль, при этом установите верхнее крепление амортизатора на место.
11. Опустите автомобиль на землю, затем установите резиновую подушку и шайбу верхнего крепления штока амортизатора.
13. Затяните гайку крепления штока амортизатора таким образом, чтобы шток амортизатора выступал, как показано на рис. Верхнее крепление заднего амортизатора.
14. Установите крышку.
15. Аналогичным образом замените второй задний амортизатор.
16. На моделях с самовыравнивающейся задней подвеской увеличьте в системе давление до 0,8 бар.

УНИВЕРСАЛ И ФУРГОН

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю часть автомобиля и закрепите на подставках.
2. При наличии, работая под задней частью автомобиля, отсоедините от амортизатора воздухопровод системы самовыравнивающейся задней подвески.

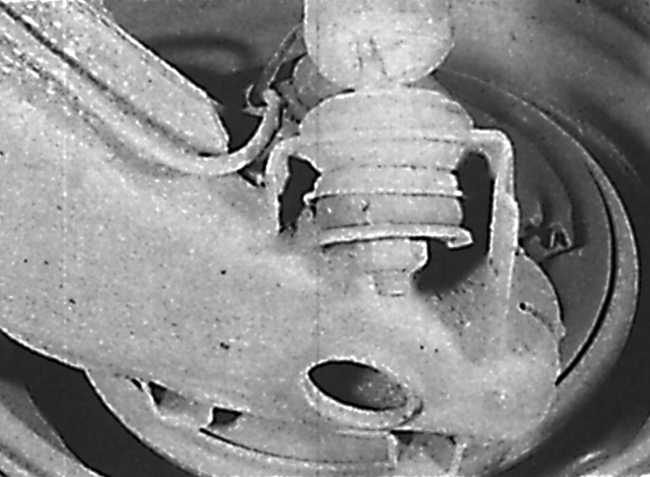

12.8 Замена заднего амортизатора Opel Kadett E 3. Домкратом поддержите соответствующий рычаг задней подвески. Отвинтите гайку и снимите шайбу и резиновую подушку нижнего крепления амортизатора. Опустите домкрат.

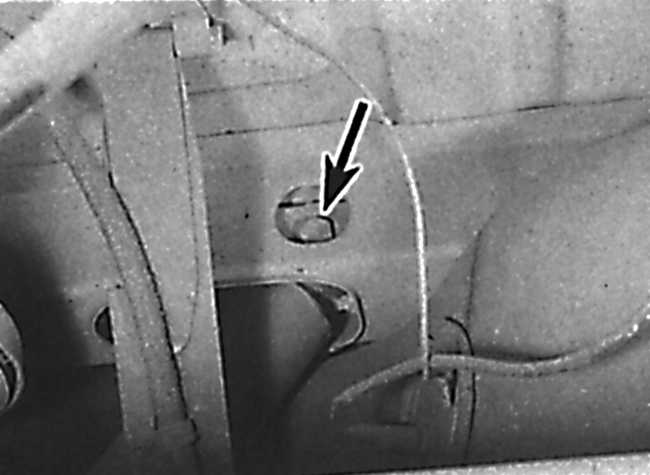

12.8 Замена заднего амортизатора Opel Kadett E 4. Отвинтите болт (указан стрелкой) верхнего крепления амортизатора и снимите амортизатор.
5. При установке закрепите верхнюю часть амортизатора болтом, затянув его на этом этапе от руки.
6. Закрепите нижнюю часть амортизатора. При этом проверьте правильность расположения резиновой подушки и шайбы и затяните гайку нижнего крепления амортизатора требуемым моментом.
7. Затяните болт верхнего крепления амортизатора требуемым моментом.
8. Аналогичным образом замените второй задний амортизатор.
9. На моделях с самовыравнивающейся задней подвеской увеличьте давление в системе до 0,8 бар.
