5.9.3. Снятие и установка радиатора отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите переднюю секцию центральной консоли.
2. Отсоедините троса управления от корпуса распределения воздуха и снимите блок управления отопителем.
3. Около перегородки моторного отсека пережмите шланги подачи охлаждающей жидкости к отопителю и отсоедините их.
5.9.3 Снятие и установка радиатора отопителя Opel Kadett E
5.9.3 Снятие и установка радиатора отопителя Opel Kadett E

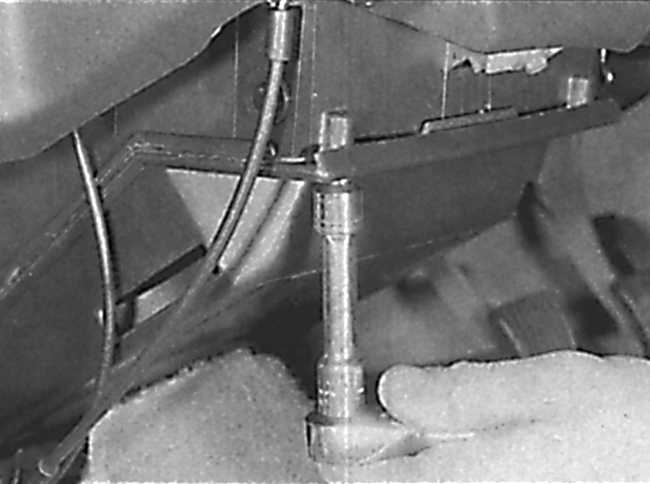

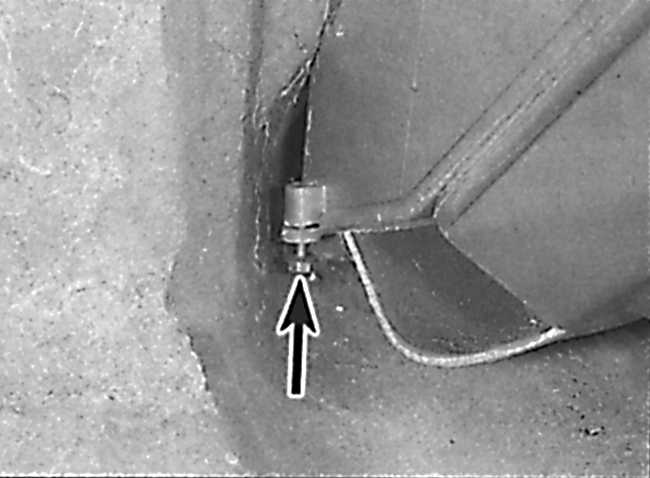

4. Отвинтите 4 винта, крепящие крышку корпуса распределителя воздуха (на рисунке слева показано отвинчивание верхнего винта крепления). Для доступа к нижним винтам (нижний винт показан стрелкой на рисунке справа) необходимо отвернуть ковровое покрытие.
5. Отсоедините задние воздухопроводы обогрева и снимите крышку распределителя воздуха.
5.9.3 Снятие и установка радиатора отопителя Opel Kadett E

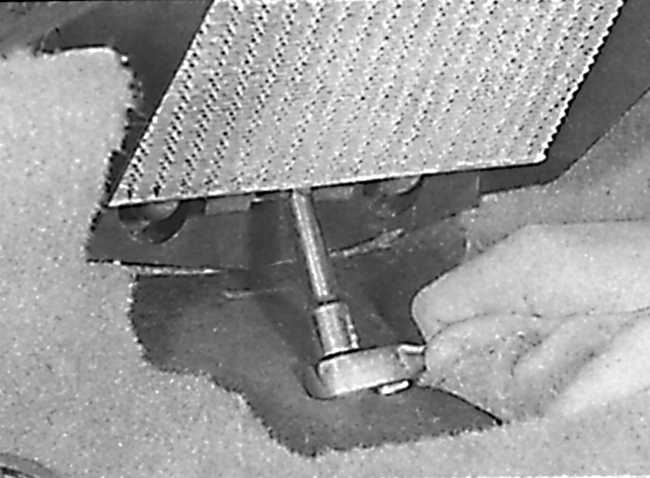

6. Отвинтите три винта, крепящих радиатор отопителя.
5.9.3 Снятие и установка радиатора отопителя Opel Kadett E

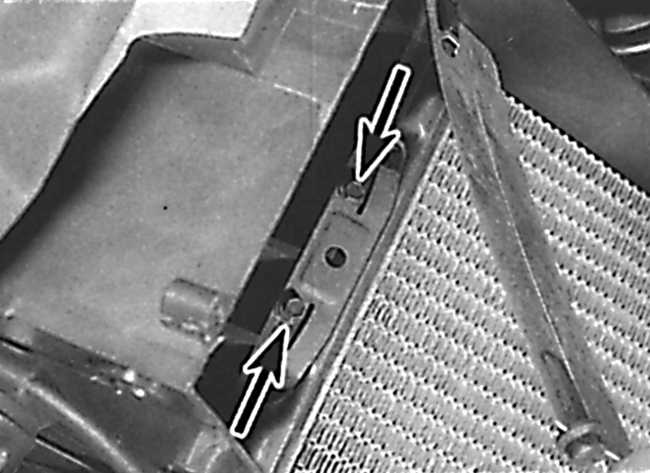

7. Для доступа к верхним винтам необходимо переместить откидную створку. Расположение верхних винтов крепления вентилятора отопителя указано стрелками.
8. Снимите радиатор отопителя.
9. Установка производится в последовательности, обратной снятию. Проверьте уровень охлаждающей жидкости и, при необходимости, доведите его до нормы.
