5.9. Элементы системы отопления

5.9.1. Снятие и установка панели управления отопителем

ОБЩИЕ СВЕДЕНИЯ

Элементы отопителя

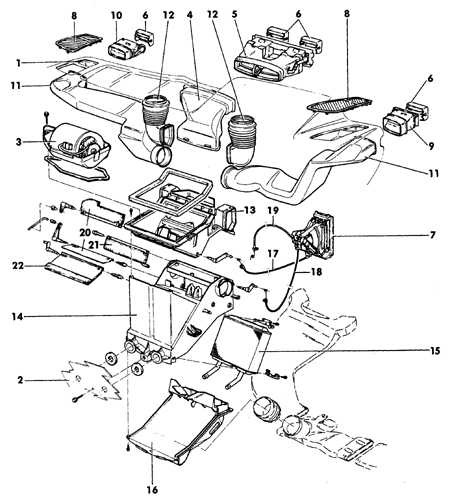

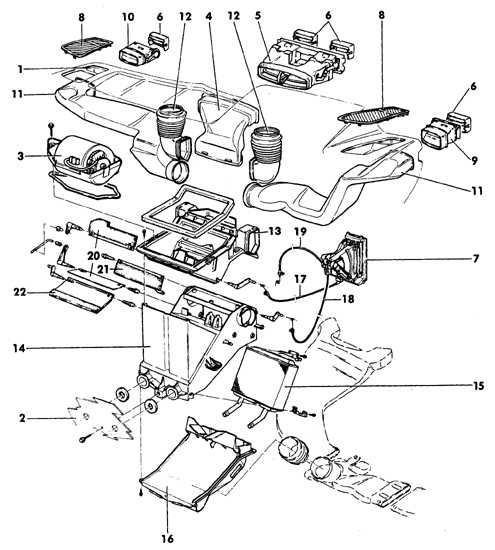

5.9.1 Элементы системы отопления Opel Kadett E
1 – панель приборов,
2 – перегородка,
3 – двигатель вентилятора отопителя,
4 – центральный воздуховод,
5 – кожух центрального воздуховода,
6 – сопла вентиляции,
7 – блок управления отопителем,
8 – боковые сопла,
9 – кожух бокового сопла,
10 – кожух бокового сопла,
11 – боковые воздуховоды,
12 – воздуховоды ветрового стекла,
13 – верхняя часть корпуса распределителя воздуха,
14 – нижняя часть корпуса распределителя потока воздуха,
15 – радиатор отопителя,
16 – крышка распределителя воздуха,
17 – трос управления температурой воздуха,
18 – верхний трос распределителя воздуха,
19 – нижний трос распределителя воздуха,
20 – откидная створка смешивания воздуха,
21 – верхняя створка распределителя воздуха,
22 – нижняя створка распределителя воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

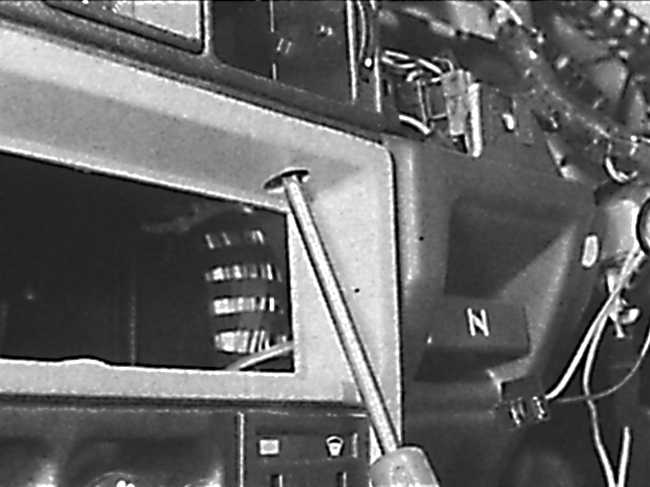

1. Снимите переднюю секцию центральной консоли.
2. Снимите радиоприемник. При отсутствии радиоприемника снимите декоративную заглушку.

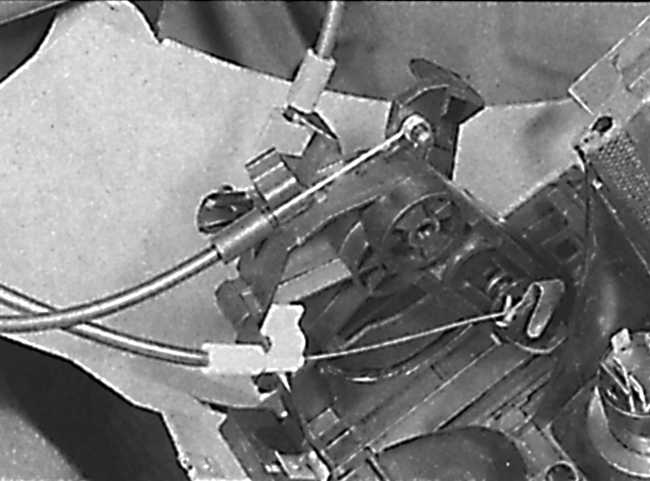

3. Отметьте расположение и отсоедините три троса от корпуса распределителя воздуха. Имейте в виду, что тросы имеют цветовую маркировку:
      – коричневый трос – для подачи воздуха в ноги;
      – белый трос – для регулировки температуры поступающего в салон воздуха;
      – черный трос – для подачи воздуха в верхнюю часть салона.
5.9.1 Элементы системы отопления Opel Kadett E
5.9.1 Элементы системы отопления Opel Kadett E

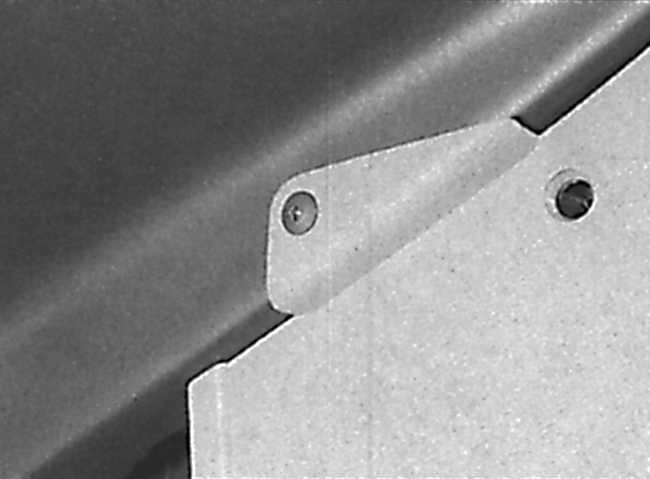

4. Отвинтите два винта с верхней части (рисунок слева) и два винта с боковых сторон декоративной отделки радиоприемника (рисунок справа).
5.9.1 Элементы системы отопления Opel Kadett E
5. Потянув на себя, снимите панель управления отопителем. Для полного снятия панели управления отопителем отсоедините электрические разъемы от переключателя вентилятора отопителя и прикуривателя.
6. Установка производится в последовательности, обратной снятию.
