Опель Кадет Е. Снятие, проверка и установка распределительных валов

4.3.8. Снятие, проверка и установка распределительных валов

ОБЩИЕ СВЕДЕНИЯ

Предупреждение валов используйте новый зубчатый ремень.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите зубчатый ремень.
2. Отвинтите два винта и снимите крышку распределителя зажигания. Отсоедините шланги вентиляции картера от крышки головки блока цилиндров, затем отвинтите 20 болтов и снимите крышку головки блока цилиндров.

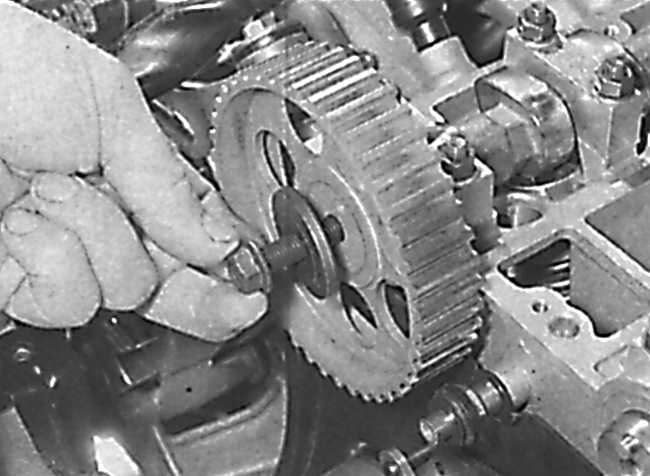

	3. Зафиксируйте распределительный вал от проворачивания, установив ключ на лыски распределительного вала, и отвинтите болт крепления шкива распределительного вала.

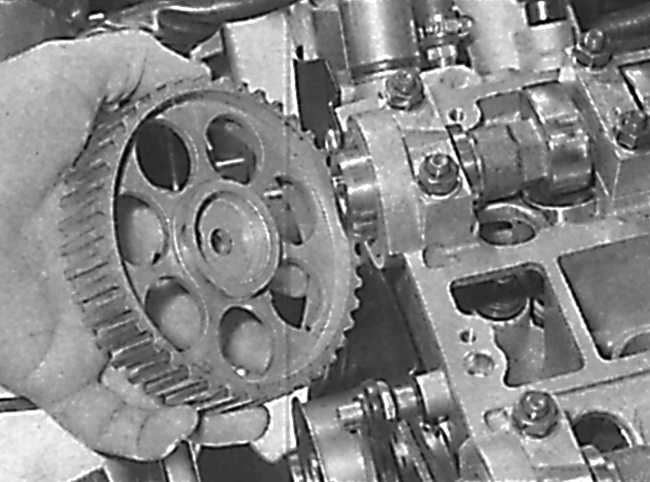

	4. Снимите шкив распределительного вала.

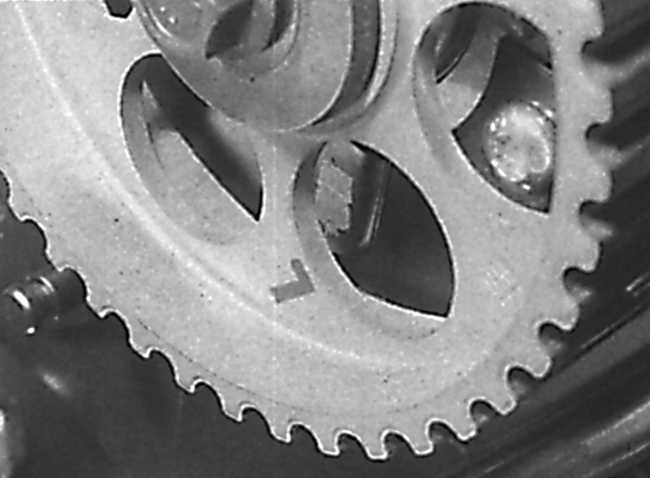

	5. Аналогичным образом снимите шкив со второго распределительного вала. Не перепутайте шкивы распределительных валов. На шкиве распределительного вала, управляющего выпускными клапанами, имеется метка L, а на шкиве, управляющем впускными клапанами, метка отсутствует.

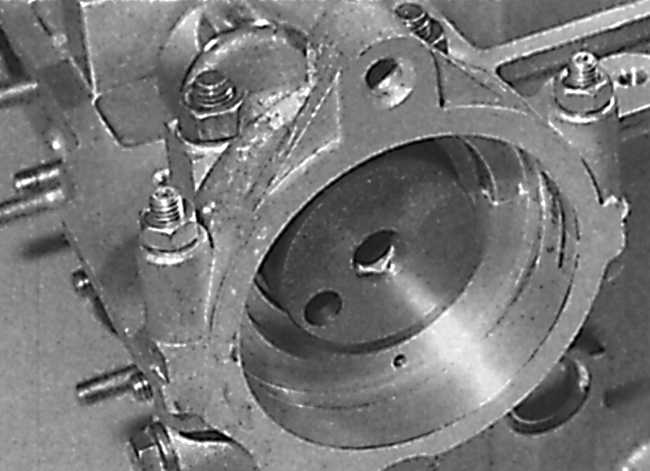

6. При снятии распределительного вала, управляющего выпускными клапанами, отвинтите два болта и снимите распределитель зажигания с торца головки блока цилиндров.

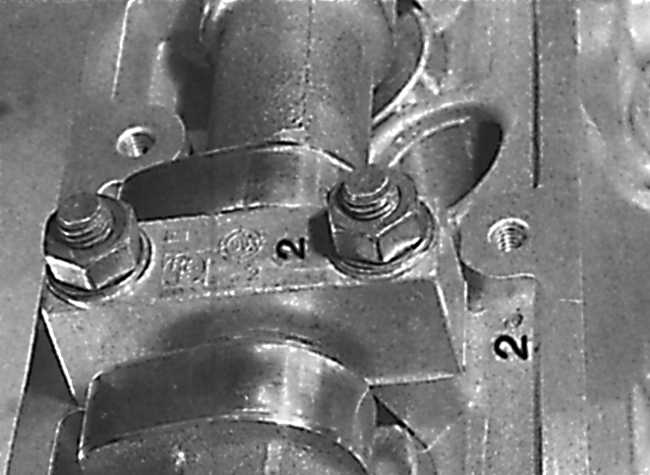

	7. Проверьте, что на крышках подшипников распределительного вала имеются метки, а при их отсутствии, используя пробойник, нанесите метки на крышках и верхней части головки блока цилиндров. Перед снятием отметьте расположение крышек подшипников, так как они должны устанавливаться в том же положении, как и перед снятием.
	8. Работая по спирали, снаружи внутрь, ослабьте крышки подшипников распределительного вала на половину оборота за каждый проход до полного отвинчивания болтов. Это необходимо для постепенного и равномерного снятия давления клапанных пружин. Обратите внимание, что крышка заднего подшипника распределительного вала, управляющего выпускными клапанами, также поддерживает распределитель зажигания и крепится двумя гайками.

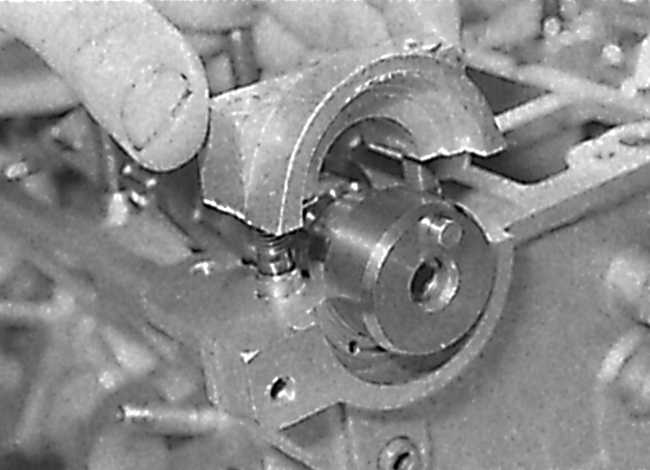

9. Снимите крышки подшипников распределительного вала и снимите распределительный вал с головки блока цилиндров. Снимите уплотнительные кольца.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте рабочие поверхности подшипников распределительных валов и контуры кулачков распределительных валов на износ. При наличии любого износа замените распределительный вал. Если изношены подшипники распределительного вала, необходимо заменить головку блока цилиндров.

2. Проверьте состояние рабочих поверхностей гидравлических толкателей, которые входят в контакт с кулачками распределительного вала.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите тонкий слой смазки на основе дисульфида молибдена на контактные поверхности гидравлических толкателей клапанов и распределительных валов.
2. Нанесите на сопрягаемые поверхности передней и задней крышек подшипников распределительных валов №1, 6 и 11 тонкий слой герметика.

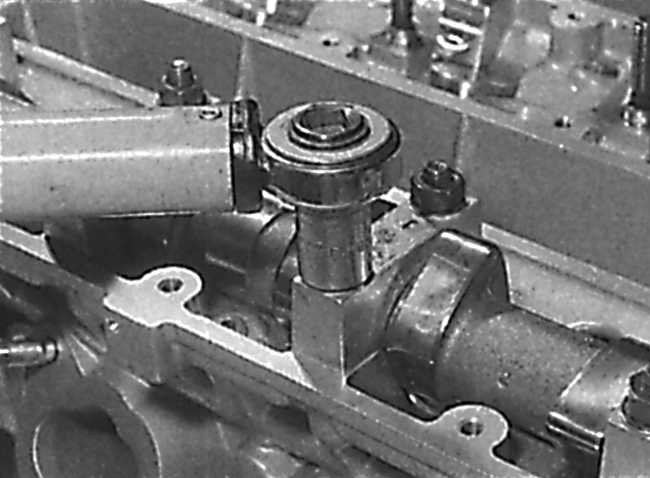

	3. Установите распределительные валы в головку блока цилиндров в таком положении, чтобы установочные штифты для шкивов распределительных валов находились вверху. Установите крышки подшипников распределительных валов на головку блока цилиндров и закрепите их гайками.
	4. Затяните гайки крепления крышек подшипников распределительных валов от руки, затем по спирали от центра к краю затяните гайки крепления в определенной последовательности, поворачивая каждую гайку на половину оборота за один проход, до тех пор, пока каждая крышка не коснется головки блока цилиндров. Затем в той же последовательности затяните гайки требуемым моментом в несколько этапов.
5. Установите новые уплотнительные кольца распределительных валов.

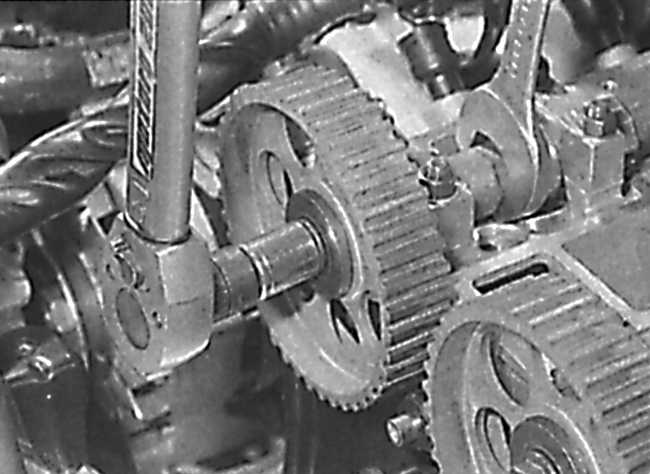

	6. Установите шкивы распределительных валов и закрепите их болтами, затянув их требуемым моментом. Удерживайте распределительные валы от проворачивания таким же образом, как и при отвинчивании болтов.
7. Проверьте легкость и плавность вращения распределительных валов на головке блока цилиндров, установленной на двигатель, соблюдайте осторожность, чтобы открывающийся клапан не ударился о поршень. В случае, если распределительный вал не проворачивается, проверьте правильность ориентации крышек подшипников распределительных валов.
8. Установите распределитель зажигания и крышку головки блока цилиндров.
9. Установите новый зубчатый ремень и отрегулируйте его натяжение. При установке новых распределительных валов выполните обкатку по режимам, приведенным в подразделе 4.2.8.
