Опель Корса. Снятие и установка стартера



Опель Корса. Снятие и установка стартера

Снятие и установка стартера

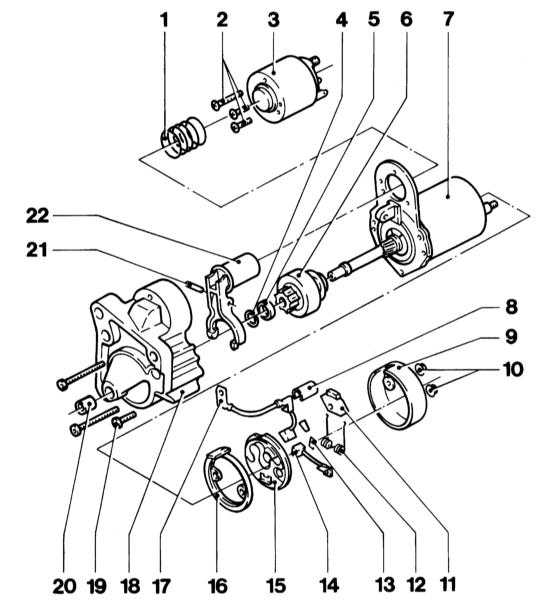

Сборка стартера Valeo

7.4.7 Снятие и установка стартера Opel Corsa

1 — Пружина
2 — Винты крепления
3 — Тяговое реле
4 — Стопорное кольцо
5 — Упорное кольцо
6 — Обгонная муфта с шестерней
7 — Э/мотор с планетарным редуктором
8 — Изолирующая втулка
9 — Крышка корпуса
10 — Гайки крепления крышки корпуса
11 — Изоляция крышки корпуса

12 — Пружина
13 — Изолирующие пластинки щеток
14 — Щетка отрицательного контакта
15 — Щеткодержатель
16 — Уплотнение
17 — Щетка положительного контакта
18 — Корпус
19 — Винты
20 — Опорная втулка
21 — Штифт вильчатого рычага
22 — Вильчатый рычаг


Стартер расположен за блоком цилиндров и снимается вниз.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. На дизельном двигателе включите РКПП на передачу, чтобы можно было добраться до стартера.

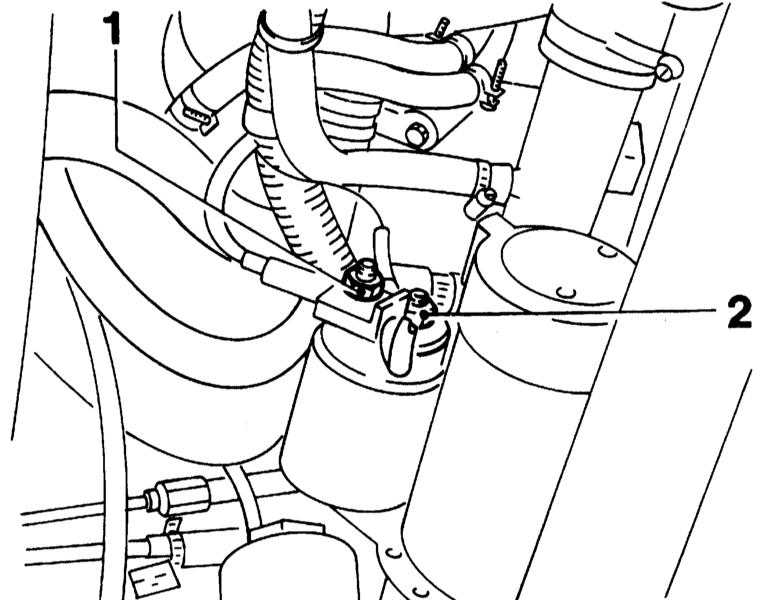

  3. Отсоедините провода от клеммы 30 (1) и клеммы 50 (2) на тяговом реле.

Клеммы тягового реле

7.4.7 Снятие и установка стартера Opel Corsa

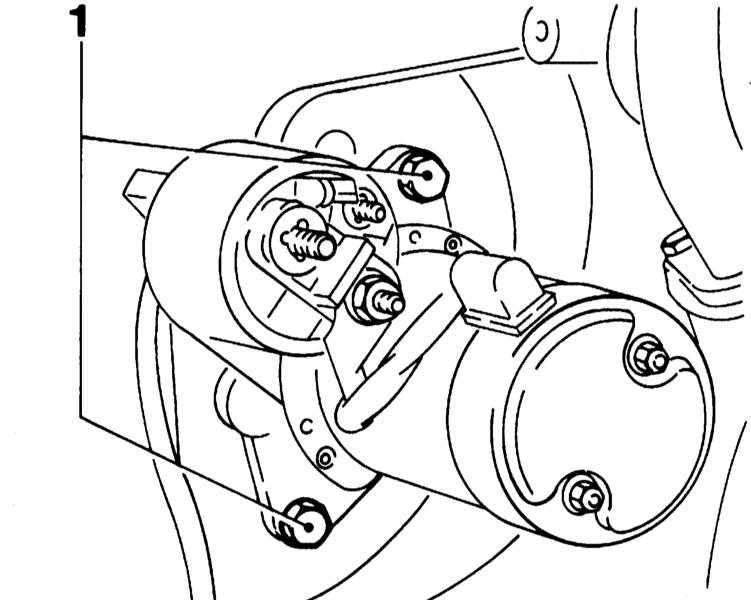

  1. Выверните болты крепления (1) из фланца.

Болты крепления фланца

7.4.7 Снятие и установка стартера Opel Corsa
  1. Снимите стартер.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На бензиновых двигателях установите стартер и затяните болты его крепления с усилием 25 Нм.
  2. На дизельных двигателях затяните верхний болт крепления стартера с усилием 75 Нм, а нижний - с усилием 45 Нм.
  3. Подсоедините провода к клеммам 30 и 50 тягового реле.
  4. Подсоедините отрицательный провод к аккумуляторной батарее.

Присоединяйте провод только при выключенном зажигании, чтобы не повредить ECM.
