Снятие и установка блока управления отоплением

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите оба центральных дефлектора.
  3. Снимите рукоятку переключателя режимов вентилятора.
  4. Снимите выключатель противоугонной сигнализации.
  5. При соответствующей комплектации выньте подходящим крючком выключатель обогрева переднего сиденья.

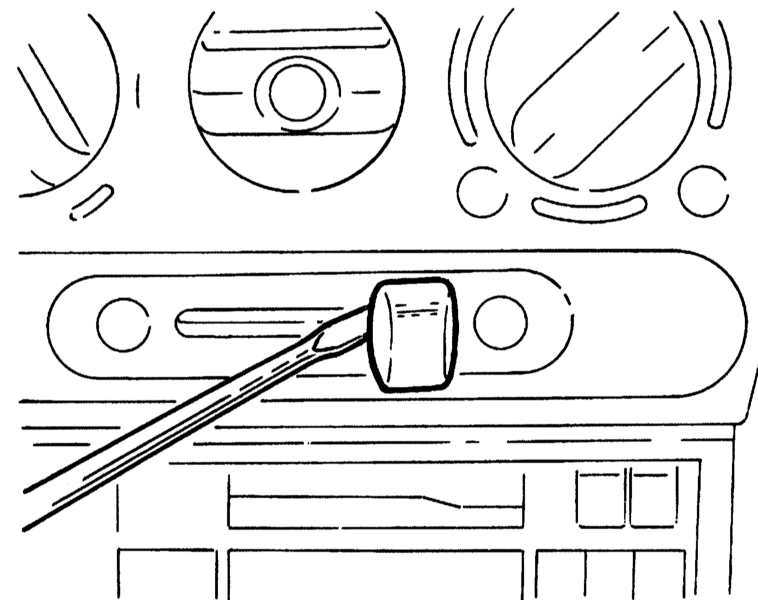

  6. Снимите ручку переключателя режима вентиляции воздуха.

Снятие рукоятки переключателя режимов вентиляции

5.4.3 Снятие и установка блока управления отоплением Opel Corsa

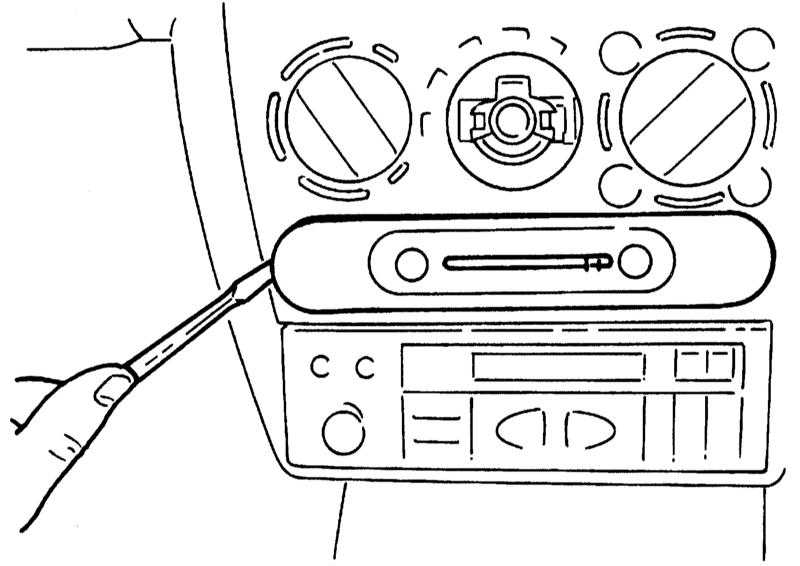

  1. Снимите накладку переключателя режима вентиляции воздуха.

Снятие накладки переключателя режимов вентиляции

5.4.3 Снятие и установка блока управления отоплением Opel Corsa

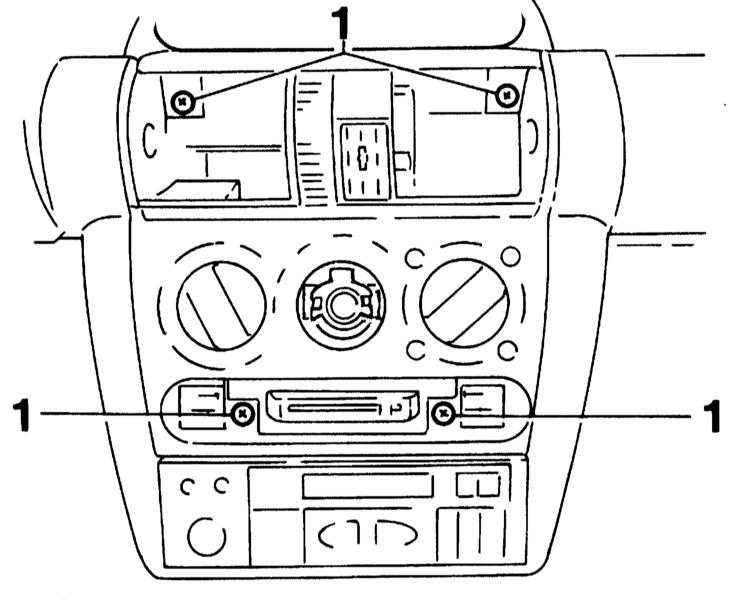

  1. Выверните винты крепления (1) и выньте панель блока управления.

Винты крепления панели блока управления отопителем

5.4.3 Снятие и установка блока управления отоплением Opel Corsa

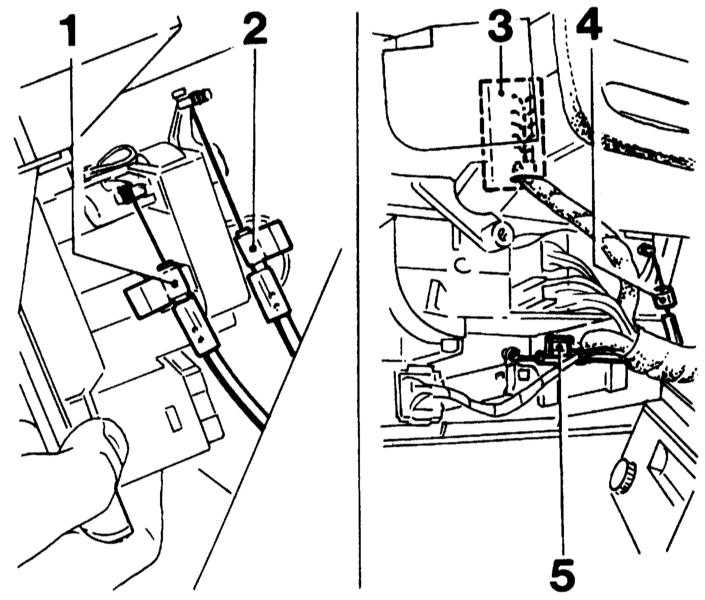

  1. Отсоедините тросы (1, 2, 4, 5) от блока управления и разъедините разъем электропроводки. Вытяните разъем (3).

Тросы (1, 2, 4, 5) и разъем (3) блока управления

5.4.3 Снятие и установка блока управления отоплением Opel Corsa

  Тяга для заслонки
1      Ножные колодцы
2      Вентиляция и обдув ветрового стекла
4      Воздуховод
5      Вентиляция

     Цвет
    Серый
    Коричневый
    Черный
    Синий

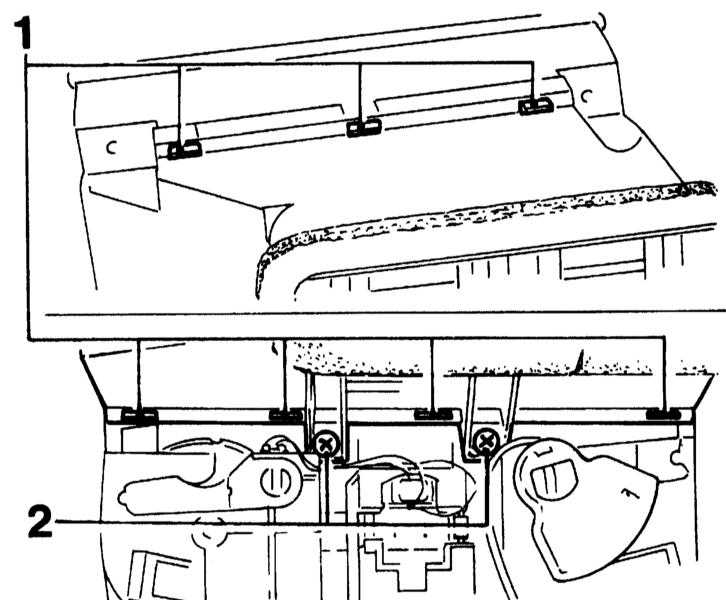

  1. Выверните винты крепления (2). Отсоедините от панели блок управления и корпус дефлекторов, отжав фиксаторы (1).

Винты крепления (2) и фиксаторы (1) блока управления

5.4.3 Снятие и установка блока управления отоплением Opel Corsa
  1. Установка производится в обратном порядке. Тяги заслонок устанавливайте в соответствие с иллюстрацией.
