Снятие, проверка состояния и установка клапанов
Снятие
|
|
- Снимите корпус газораспределительного механизма
- Приготовьте 8 чистых полиэтиленовых пакетиков или пластиковых стаканчиков, промаркировав их в порядке нумерации клапанов (можно воспользоваться также большой коробкой, поделенной на восемь отдельных секций). Поочередно снимите рычаги привода клапанов, маслоотражательные колпачки и гидравлические компенсаторы и разложите их по соответствующим образом маркированным емкостям.
|

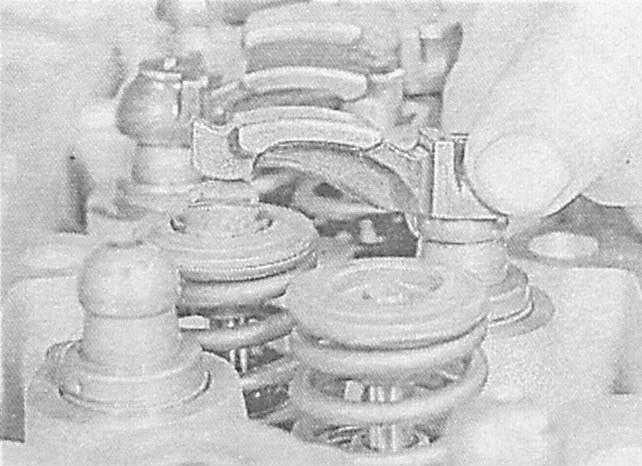

Снятие рычагов привода клапанов
|
|

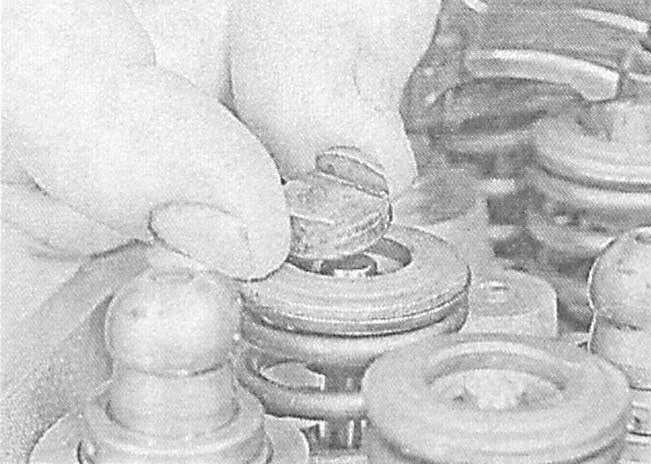

Снятие маслоотражательных колпачков
|
|

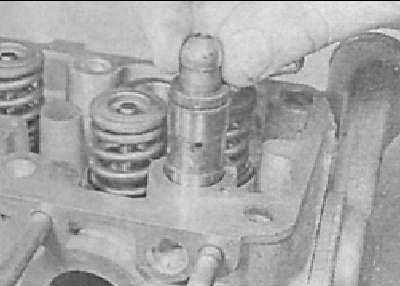

Снятие гидравлических компенсаторов клапанных зазоров
|
|
|
|
|
Установка рычагов привода клапанов в произвольном порядке приведет к нарушению соответствия формы и степени их износа износу рабочих поверхностей кулачков распределительного вала!
|
Проверка
|
|
- Проверьте контактирующие с кулачками поверхности рычагов привода клапанов на наличие признаков износа и механических повреждений, - дефектные рычаги замените. В случае выявления дефектов рычагов проверьте также состояние рабочих поверхностей соответствующих кулачков распределительного вала, - скорее всего они тоже окажутся повреждены или изношены.
- Проверьте состояние маслоотражательных колпачков, произведите необходимые замены.
- При отсутствии уверенности в определении состояния гидравлических компенсаторов их также следует заменить, - проверка исправности функционирования компенсаторов не представляется возможной.
|
|
Установка
|
|
- Смажьте гидрокомпенсаторы и стенки их посадочных гнезд чистым двигательным маслом. Установите компенсаторы на свои прежние места.
- Установите на клапаны маслоотражательные колпачки.
- Смажьте чистым двигательным маслом рычаги привода клапанов и установите их на свои прежние места, контролируя правильность посадки на компенсаторах и стрежнях клапанов.
- В заключение установите на место корпус газораспределительного механизма с вложенным в него распределительным валом (см. Раздел
Снятие и установка головки цилиндров).
|
|
