Opel Vectra C, Signum. Снятие и установка заднего комбинированного фонаря и замена его ламп

Мощность и тип используемых ламп можно посмотреть здесь

Модели Седан/Хэтчбэк GTC

Снятие и установка

1. Установите поворотный переключатель режимов функционирования наружного освещения в положение «О» (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) и выключите зажигание. Отсоедините аккумуляторную батарею (см. Главу 5).

2. Откройте крышку багажного отделения/дверь задка, отожмите фиксаторы (см. иллюстрацию 3.4а) и откиньте вниз сервисную крышку в боковой отделке багажного отделения (см. так же Главу «Органы управления и приемы эксплуатации», Раздел 17).

3. Рассоедините разъем электропроводки (см. сопр. иллюстрацию). Удерживая сборку заднего комбинированного фонаря снаружи, отпустите 3 гайки и извлеките сборку, подав ее назад.-

16.3 Гайки (указаны стрелками) крепления заднего комбинированного фонаря (модели Седан/Хэтчбэк)

4. Установка производится в обратном порядке. Проверьте исправность функционирования ламп.

Замена ламп

5. Откройте крышку багажного отделения/дверь задка, отожмите фиксаторы и откиньте вниз сервисную крышку в боковой отделке багажного отделения (см. выше).

6. Рассоедините разъем электропроводки, отожмите фиксаторы (см. сопр. иллюстрацию) и извлеките ламподержатель из сборки заднего комбинированного фонаря.

16.6 Фиксаторы (3) держателя ламп (2)

1 Разъем электропроводки

7. Слегка вдавите вышедшую из строя лампу внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.

Замечание: На некоторых моделях, в зависимости от страны-импортера, лампа туманного огня загорается только с левой стороны, расположенную с правой стороны лампу можно использовать в качестве запасной.

8. Установка производится в обратном порядке.

Модели Универсал

Снятие и установка

9. Задний комбинированный фонарь на данных моделях состоит из двух частей: одна встроена в заднюю боковину багажного отделения, другая - в дверь задка. Снятие/установка первой из них производится так же, как и на моделях Хэтчбэк. Отличие заключается в исполнении сервисных крышек (см. иллюстрацию 3.4b) багажного отделения - для их снятия необходимо отжать по 2 фиксатора. Крепление установленной на боковине багажного отделения секции фонаря показанона сопр. иллюстрации.

16.9 Гайки (2) крепления секции заднего комбинированного фонаря на боковине багажного отделения (модели Универсал)

1 Разъем электропроводки

10. Для снятия встроенной в дверь задка секции комбинированного фонаря установите поворотный переключатель режимов функционирования наружного освещения в положение «О» (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) и выключите зажигание. Отсоедините аккумуляторную батарею (см. Главу 5).

11. Снимите обивку двери задка (см. Главу 11).

12. Рассоедините разъем электропроводки (см. сопр. иллюстрацию), извлеките 2 декоративные заглушки из двери задка, отпустите 3 гайки и снимите секцию комбинированного заднего фонаря.

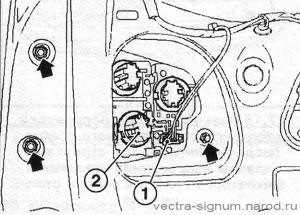

16.12 Гаки (указаны стрелками) крепления секции заднего комбинированного фонаря к двери задка (модели Универсал)

1 Разъем электропроводки
2 Патрон лампы

13. Установка производится в обратном порядке.

Замена ламп

14. Для замены ламп на встроенной в боковину багажного отделения секции снимите задний комбинированный фонарь (см. выше).

15. Выверните 3 крепежных болта (см. сопр. иллюстрацию) и извлеките ламподержатель из сборки заднего комбинированного фонаря. В остальном порядок замены ламп такой же, как и на моделях Хэтчбэк (см. выше).

16.15 Болты (1) крепления ламподержателя (2) (модели Универсал)

16. Для замены ламп на встроенной в дверь задка секции необходимо предварительно снять обивку двери задка (см. Главу 11).

17. Выверните с обратной стороны секции патрон с вышедшей из строя лампой (см. иллюстрацию 16.12).

Слегка вдавите лампу внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.

18. Установка производится в обратном порядке. Проверьте исправность функционирования ламп

Модели Signum

Снятие и установка

19. Снятие/установка заднего комбинированного фонаря производится так же, как и на моделях Хэтчбэк (см. выше). Отличие заключается в исполнении сервисных крышек боковых вещевых ящиков багажного отделения (см. иллюстрацию 3.4b) и, кроме того, внутри вещевого ящика необходимо отжать 2 фиксатора и снять сервисную крышку сборки соответствующего заднего комбинированного фонаря.

20. Крепление заднего комбинированного фонаря показано на сопр. иллюстрации.

16.20 Гайки (указаны стрелками) и разъем (1) электропроводки заднего комбинированного фонаря (модели Signum)

Замена ламп

21. Снимите задний комбинированный фонарь (см. выше).

22. Отожмите 4 фиксатора (см. сопр. иллюстрацию) и извлеките держатель ламп из сборки заднего комбинированного фонаря.

16.22 Фиксаторы (указаны стрелками) ламподержателя (1) (модели Signum)

23. Слегка вдавите вышедшую из строя лампу внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.

24. Установка производится в обратном порядке. Проверьте исправность функционирования ламп.
