Opel Vectra C, Signum. Снятие и установка теплообменника отопителя

Внимание: При обслуживании и выполнении работ с элементами системы охлаждения соблюдайте меры предосторожности (см. Раздел 2)! Прежде чем приступать к выполнению процедуры, дождитесь полного остывания двигателя!

1. Опорожните систему охлаждения (см. Раздел 3).

2. В двигательном отсеке отсоедините шланги (см. сопр. иллюстрацию) отопителя от патрубков теплообменника - предварительно промаркируйте шланги с целью гарантии правильности их подключения при сборке.

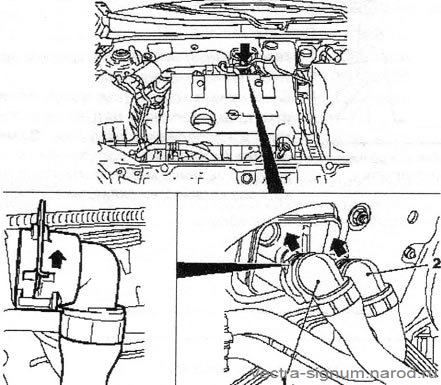

снятие шлангов с теплообменника

19.2 Шланги (1 и 2) теплообменника с быстро разъемными соединениями

Замечание: Фирменные шланги оборудованы разъемами быстрой стыковки.

3. Снимите рукав подачи воздуха в пассажирский ножной колодец (см. Раздел 15).

4. Выверните 3 винта (см. сопр. иллюстрацию) и снимите крышку теплообменника отопителя.

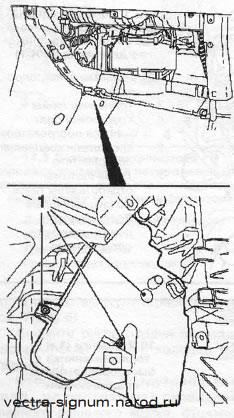

19.4 Винты (1) крепления крышки теплообменника отопителя

5. Снимите хомуты (см. сопр. иллюстрацию) крепления патрубков отопителя и отсоедините патрубки.

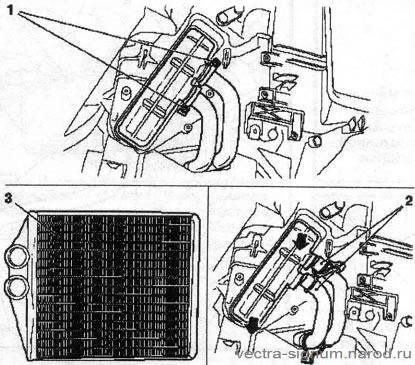

19.5 Хомуты (1) крепления патрубков 2 теплообменника (3) отопителя

Замечание; Соблюдайте осторожность - в теплообменнике может оставаться некоторое количество охлаждающей жидкостиI Подставьте емкость для сбора жидкости или заранее продуйте теплообменник сжатым воздухом.

6. Вытяните теплообменник из посадочного гнезда и извлеките его из автомобиля

7. Установка производится в обратном порядке.
