Opel Vectra C, Signum. Снятие и установка рукава подачи воздуха в пассажирский ножной колодец

1. Снимите главный вещевой ящик и правую боковую облицовку консольной секции панели приборов со стороны пассажирского ножного колодца (см. Главу 11).

2. Выверните винт (см. сопр. иллюстрацию) крепления рукава подачи воздуха, отожмите рукав и снимите его.

нижний ножной воздухопровод - дефлектор салона

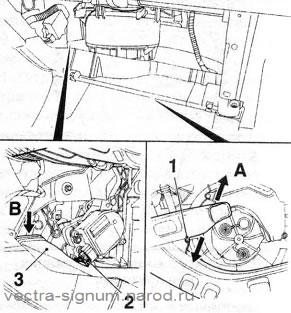

15.2 Снятие/установка рукава (3) подачи воздуха в пассажирский ножной колодец

1 Крепежный винт, 2 Разъем электропроводки
Стрелка А - Отжать рукав при снятии
Стрелка В - Посадочное гнездо на корпусе воздухораспределителя

3. На моделях, не оборудованных системой климат-контроля отожмите фиксатор и рассоедините разъем электропроводки электромотора привода управления распределением воздушного потока.

4. Извлеките рукав подачи воздуха в пассажирский ножной колодец.

5. Установка производится в порядке, обратном порядку снятия. Вставьте рукав в посадочное гнездо (см. иллюстрацию 15.2) на корпусе воздухораспределителя и зафиксируйте, нажав вверх.
