Opel Vectra C, Signum.
Панель приборов и центральная консоль
Схема расположения элементов управления на панели приборов, рулевом
колесе и центральной консоли представлена на
иллюстрации 15.1.

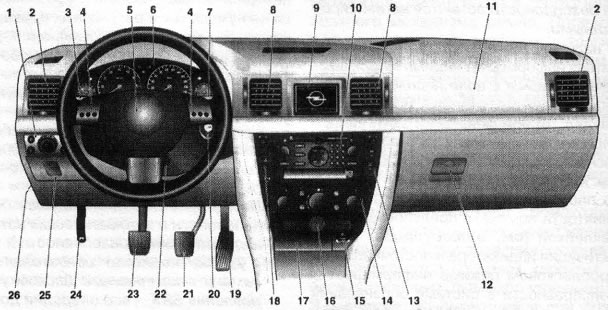

15.1 Схема расположения элементов управления на панели приборов
1 Панель переключателей наружного освещения/подсветки приборов
2 ,8 Дефлекторы воздуховодов
3 Левый подрулевой переключатель
4 Органы ДУ информационноразвлекательной системы
5 Декоративная панель ступичной части рулевого колеса/водительской
подушки безопасности
6 Комбинация приборов
7 Правый подрулевой переключатель
9 Центральный информационный диспле
10 Информационно-развлекательная система
11 Крышка пассажирской подушки безопасности
12 Главный вещевой ящик
13 Правая панель переключателей консольной секции панели
14 Панель управления функционированием систем отопления, вентиляции и
К/В
15 Прикуриватель/розетка отбора мощности
16 Телематика
17 Крышка пепельницы
18 Левая панель переключателей консольной секции
19 Педаль газа
20 Замок зажигания/блокировки рулевой колонки
21 Педаль тормоза
22 Рычаг отпускания фиксатора рулевого колеса
23 Педаль сцепления (модели с РКПП)
24 Рычаг отпускания защелки замка капота
25 Вещевой ящик
26 Монтажный блок предохранителей
