Opel Astra J. Особенности конструкции шин

Шина — сложное, высокотехнологичное изделие. От конструкции и качества установленных на автомобиль шин во многом зависят комфорт и безопасность дорожного движения.

В настоящее время в продаже представлены сотни моделей шин от десятков производителей. Этот раздел призван помочь автовладельцам разобраться в основных особенностях конструкции шин и сделать правильный выбор при покупке.

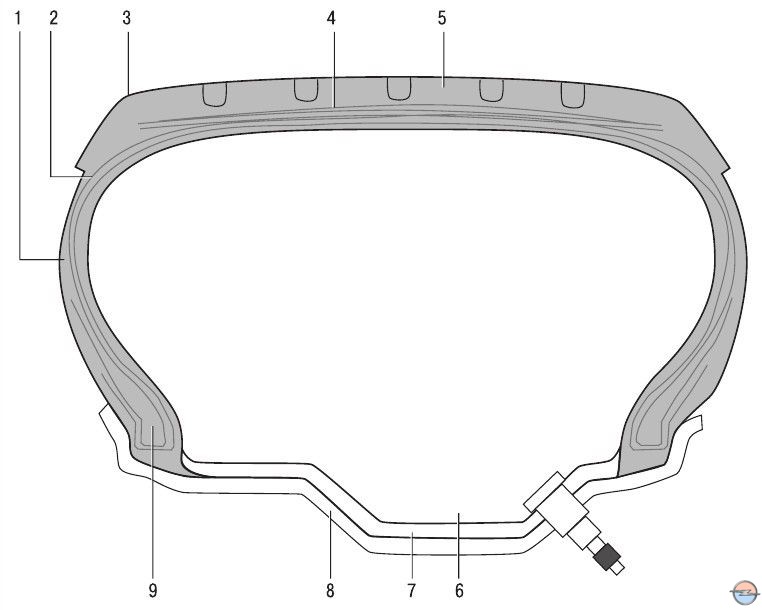

Рис. 1. Элементы конструкции шины:

1 – боковина; 2 – каркас; 3 – плечевая зона; 4 – брекер; 5 – протектор; 6 – камера; 7 – ободная лента; 8 – обод колеса; 9 – борт

Конструкция пневматической шины показана на рис. 1.

Каркас 2 (см. рис. 1) – важнейшая силовая часть шины, обеспечивающая ее прочность, воспринимающая внутреннее давление воздуха и передающая нагрузки от внешних сил, действующих на колесо со стороны дороги.

Каркас состоит из одного или нескольких наложенных друг на друга слоев обрезиненного корда. В современных шинах с радиальной конструкцией каркаса (с надписью «RADIAL» на боковине) корд натянут от одного борта к другому без перехлеста нитей. Такое расположение слоев корда снижает напряжение в нитях, что позволяет уменьшить число слоев, придает каркасу эластичность, снижает теплообразование и сопротивление качению.

Брекер 4 – часть шины, состоящая из слоев корда и расположенная между каркасом и протектором шины. Брекер служит для улучшения связей каркаса с протектором, предотвращает его отслоение под действием внешних и центробежных сил, амортизирует ударные нагрузки и повышает сопротивление каркаса механическим повреждениям.

В зависимости от материала корда шины подразделяются на шины с текстильным брекером, шины с металлическим брекером и цельнометаллокордные шины (при использовании металлокорда как в брекере, так и в каркасе). На боковины шин с металлическим брекером иногда наносят маркировку «STEEL BELTED» (опоясанная сталью).

Протектор 5 – наружная часть покрышки, представляющая собой массивный слой резины. C наружной поверхности протектора выполнен рельефный рисунок в виде выступов и канавок (ламелей), так называемую беговую дорожку. Рисунок рельефной части определяет приспособленность шины для работы в различных дорожных условиях. От качества протектора зависят износостойкость шины и сцепление колеса с дорогой, а также уровень шума и вибраций.

Плечевая зона 3 – часть протектора, расположенная между беговой дорожкой и боковиной шины. Она увеличивает боковую жесткость шины, воспринимает часть боковых нагрузок, передаваемых беговой дорожкой, и улучшает соединение протектора с каркасом.

Боковина 1 – часть шины, расположенная между плечевой зоной и бортом. Боковина представляет собой относительно тонкий слой эластичной резины, являющийся продолжением протектора на боковых стенках каркаса и предохраняющий его от влаги и механических повреждений. На боковины нанесены обозначения и маркировки шин.

Борт 9 – жесткая часть шины, служащая ьдля ее крепления и герметизации (если шина бескамерная) на ободе колеса.

Основой борта является нерастяжимое кольцо, сплетенное из стальной обрезиненной проволоки. Борт состоит из слоя корда, завернутого вокруг проволочного кольца, и круглого или профилированного резинового наполнительного шнура.

Стальное кольцо придает борту необходимую жесткость и прочность, а наполнительный шнур — монолитность и эластичный переход от жесткого кольца к резине боковины.

С наружной стороны борта расположена бортовая лента из прорезиненной ткани или корда, предохраняющая борт от истирания об обод и повреждений при монтаже и демонтаже.

Абсолютное большинство современных шин для легковых автомобилей бескамерные. Герметичность их внутренней полости достигается особым строением самой шины и обода колеса.

В камерных шинах соединение бортов с ободом негерметичное, в конструкции таких шин используется резиновая камера 6 и ободная лента 7.
