Opel Astra J. Особенности конструкции генератора

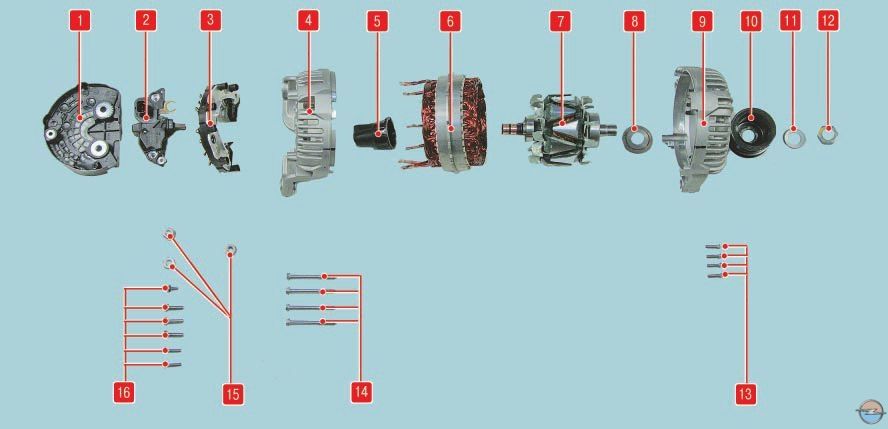

На автомобили Opel Astra J устанавливают трехфазный генератор переменного тока cо встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (если смотреть со стороны привода). Рис. 1. Детали генератора: 1 – защитный кожух; 2 – регулятор напряжения, объединенный со щеточным узлом; 3 – выпрямительный блок; 4 – крышка со стороны контактных колец; 5 – центрирующая втулка заднего подшипника ротора; 6 – статор; 7 – ротор; 8 – дистанционная шайба; 9 – крышка со стороны привода; 10 – шкив; 11 – стопорная шайба гайки крепления шкива; 12 – гайка крепления шкива; 13 – винты крепления пластины переднего подшипника вала ротора; 14 – стяжные болты; 15 – гайки крепления защитного кожуха; 16 – винты крепления регулятора напряжения и выпрямительного блока Статор 6 (рис. 1) и крышки 4 и 9 стянуты четырьмя болтами 14. Вал ротора 7 вращается в подшипниках, установленных в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца. Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 3, прикрепленным к крышке 4. Электронный регулятор напряжения 2, объединенный со щеткодержателем, также прикреплен к крышке 4. Напряжение для возбуждения генератора при включении зажигания подводится к колодке выводов регулятора. Работа генератора отслеживается сигнальной лампой разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее свечение вполнакала свидетельствует о неисправностях. ПОЛЕЗНЫЙ СОВЕТ В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. Там можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера), получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт этих узлов выполнят быстро, качественно и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
