Opel Astra 2004-2006 года. Снятие и установка наружных ручек боковых дверей

  Откройте дверь.

  На моделях, обо­рудованных системой Open&Start, снимите обивку двери и рассоедини­те разъем электропроводки автома­тической системы распознавания.

  При помощи пластмассового клина снимите заглушку отверстия на зад­ней торцевой стенки двери, оттяните наружную ручку от двери и поверни­те стопорный болт против часовой стрелки до упора — ручка должна за­фиксироваться в оттянутом положе­нии (рис. 8.24).

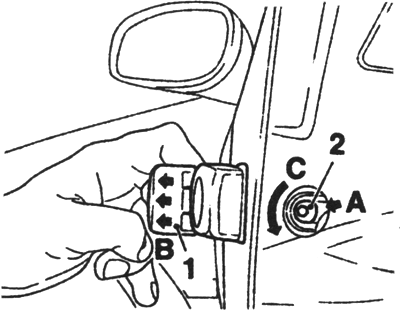

Рис. 8.24. Зафиксируйте наружную ручку в оттянутом

 положении (стрелки В):

1 — наружная ручка; 2 — сердечник; 3 — сто­порный болт

  Извлеките цилиндр замка с корпу­сом из двери.

ПРИМЕЧАНИЕ

  На передней пассажирской и зад­них боковых дверях цилиндр замкаотсутствует.

  Порядок снятия ручки с двери по­казан на рисунке 8.25.

  Установка производится в порядке, обратном снятию. Стопорный болт необходимо поворачивать по часо­вой стрелке, при этом необходимо удерживать в оттянутом положении наружную ручку двери и корпус двер­ного замка от проворачивания.

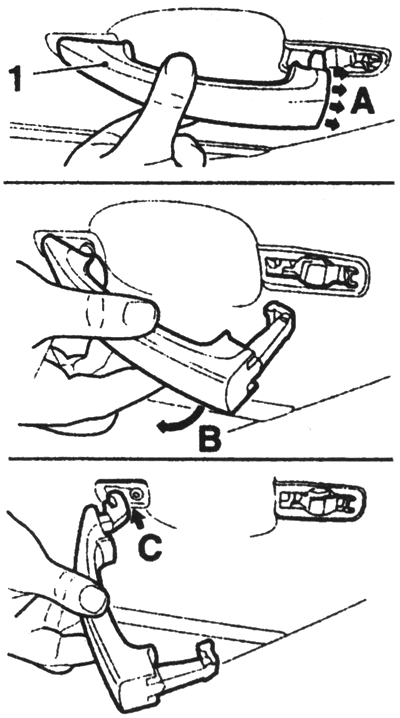

Рис. 8.25. Снятие наружной дверной ручки:

1- наружная ручка
