Opel Astra 2004-2006 года. Снятие и установка замков боковых дверей





  Отсоедините провод от отрица­тельной клеммы аккумуляторной батареи.

  Снимите обивку двери.

  На передней двери снимите 2 креп­ления в задней части дверной рамы.

  Снимите в задней части изолирую­щую пленку, рассоедините разъем электропроводки замка.

  Отведите вверх стопорную скобу и отсоедините тягу дверного замка от опоры (рис. 8.22).

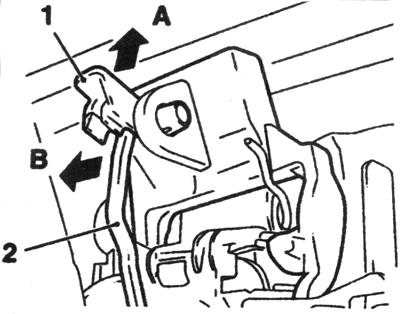

Рис. 8.22. Отсоединение тяги дверного замка

(на примере замка задней боковой двери):

1 — стопорная скоба; 2 -тяга дверно­го замка;

 3 — накладка замка двери задка



  Выверните 3 крепежных болта на задней торцевой стенке двери и от­делите замок от рамы двери.

  На передней двери отсоедините тягу цилиндра дверного замка.

  Снимите замок с рамы.

  Высвободите гибкую тягу из дер­жателя дверного замка и отсое­дините сердечник тяги от поворот­ного рычага стопорной кнопки (рис. 8.23).

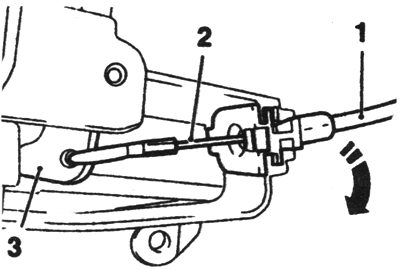

Рис. 8.23. Сердечник гибкой тяги к пово­ротному

рычагу стопорной кнопки:

1 — гибкая тяга; 2 — сердечник; 3 — поворот­ный рычаг



  Установка производится в поряд­ке, обратном снятию.

  Не забудьте заменить изолирующую пленку. Не захлопывая дверь, про­верьте работу механизма запирания
