Opel Astra 2004-2006 года. Снятие и установка переднего бампера / накладки бампера

  Снимите декоративную решетку радиатора.

  Снимите крепления накладки пе­реднего бампера (рис. 8.5).

  Высвободите датчик температуры из держателя на декоративной ре­шетке накладки бампера.

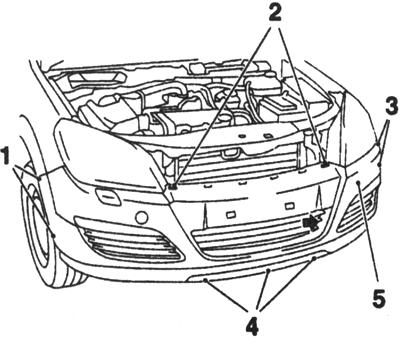

Рис. 8.5. Крепление накладки переднего бампера

автомобиля Опель Астра:

1,3- болты крепления; 2,4 — фик­саторы; 5 — накладки

  При соответствующей комплекта­ции отсоедините электропроводку противотуманных фар, а также шланг омывателей фар от резервуара с жидкостью для омывания стекол -соберите пролившуюся жидкость.

  Нажмите на боковые фасы наклад­ки бампера по направлению вверх и высвободите накладку из боковых направляющих (рис. 8.6).

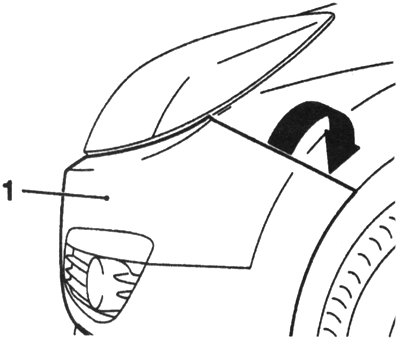

Рис. 8.6. Надавите на боковые фасы на­кладки переднего бампера

и высвободи­те накладку из боковых направляющих:

1 — накладки

ПРИМЕЧАНИЕ

  Будьте осторожны — не повредите крепление накладки бампера.

  Высвободите накладку бампера из передней направляющей, распо­ложенной на балке бампера между фарами, и при помощи ассистента снимите накладку.

  Снимите фары.

  Снимите боковые опоры накладки бампера (рис. 8.7).

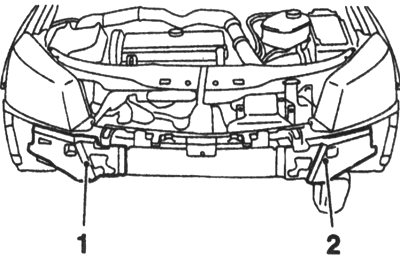

Рис. 8.7. Боковые опоры накладки бампера

  Рассверлите головки пяти потай­ных заклепок, выбейте заклепки и снимите переднюю направляющую с балки бампера (рис. 8.8).

  Разрежьте крепление жгута элект­ропроводки и отсоедините жгут от балки бампера.

  Выверните крепежный болт и сни­мите с балки бампера резервуар с жидкостью для омывания стекол (рис. 8.9).

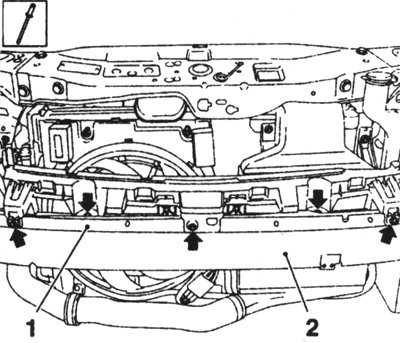

Рис. 8.8. Потайные заклепки (указаны стрелками) крепления

передней направ­ляющей к балке переднего бампера:

1 — крепления передней направляющей;

2 — передний бампер

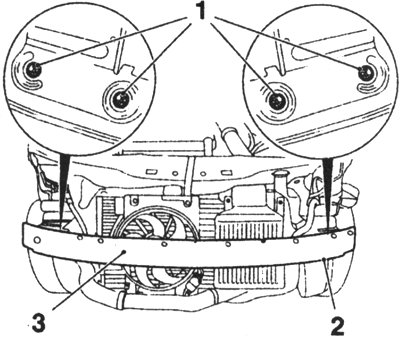

Рис. 8.9. Болты крепления балки перед­него бампера:

1 — болты; 2 — место крепле­ния резервуара жидкости для омывания сте­кол;

3 — балка переднего бампера

  Отпустите 4 гайки, извлеките кре­пежные болты и снимите балку с рамы.

  При установке балки необходимо использовать новые крепежные болты и гайки. Фланец балки бам­пера после затягивания болтов для защиты следует опломбировать воском.

  Дальнейшая установка произво­дится в порядке, обратном снятию. Для крепления передней направ­ляющей используются новые за­клепки, при этом направляющая должна выставляться по централь­ному отверстию.
