Opel Astra 2004-2006 года. Снятие и установка панелей переключателей дистанционного управления на рулевом колесе





ПРИМЕЧАНИЕ

  При соответствующем уровне ком­плектации в рулевое колесо могут бытьвмонтированы органы дистан­ционного управления информаци­онно-развлекательной системой.

  Отсоедините провод от отрица­тельной клеммы аккумуляторной батареи.

  Поверните рулевое колесо влево на 90° и выверните крепежный болт (рис. 7.27).

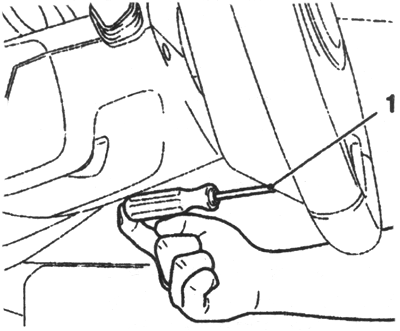

Рис. 7.27. Болт крепления накладок пане­ли переключателей

дистанционного уп­равления:

1 — болт



  Верните рулевое колесо в прежнее положение и осторожно снимите на­кладку панели переключателей руле­вого колеса.

  Отделите панель переключателей от рулевого колеса и рассоедините разъем электропроводки с обратной стороны панели (рис. 7.28).

  Установка производится в поряд­ке, обратном снятию.

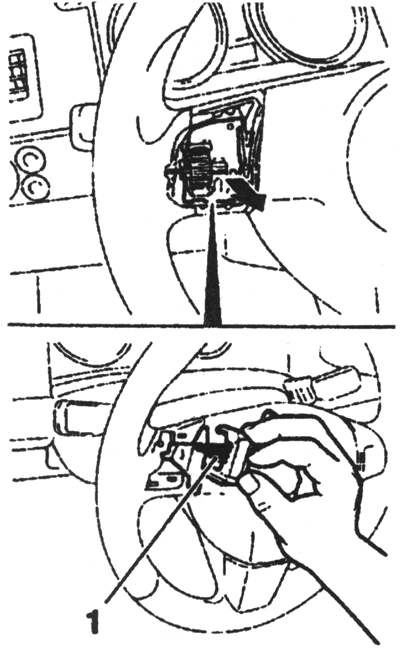

Рис. 7.28. Панель переключателей дис­танционного

 управления автомобиля Opel Astra:

 1 — разъем элек­тропроводки
