Opel Astra 2004-2006 года. Снятие и установка блока выключателей консольной секции панели приборов







ПРИМЕЧАНИЕ

  В зависимости от комплектации в состав блока могут входить раз­личныевыключатели.

  Снимите накладку консольной сек­ции панели приборов с воздушными дефлекторами.

  Рассоедините разъем электропро­водки с обратной стороны бока вы­ключателей (рис. 7.23).

  Поверните 2 фиксатора и отсоеди­ните блок выключателей от накладки консольной секции.

  Установка производится в поряд­ке, обратном снятию.

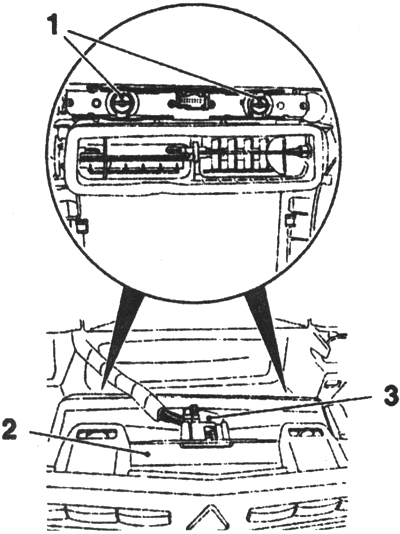

Рис. 7.23. Снятие блока выключателей консольной

секции панели приборов автомобиля Opel Astra:

1 — поворотные фиксаторы; 2 — блок выклю­чателей;

3 — разъем электропроводки
