Opel Astra 2004-2006 года. Снятие и установка накладки тормозных колодок переднего колеса

ПРИМЕЧАНИЕ

  Все накладки тормозные колодки одной оси должны быть заменены.

  Снятие

  Снимите 2 передних колеса.

  Снимите датчик накладки тормоз­ной колодки с внутренней накладки тормозной колодки, если имеется.

  Снимите фиксирующую пружину рычага с тормозного суппорта от­верткой.

  Снимите пылезащитные колпачки защитных втулок направляющих бол­тов (рис. 6.35).

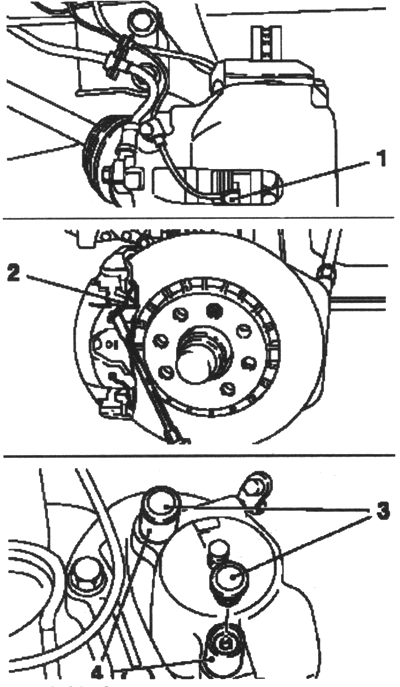

Рис. 6.35. Снятие компонентов переднего тормоза:

1 — датчик накладки тормозной ко­лодки; 2 — фиксирующая пружина рычага;

3 — пылезащитные колпачки;

4 — защитные втулки направляющих болтов

  Отверните направляющие болты тормозного суппорта.

  Снимите тормозной суппорт с на­правляющей колодок.

  Снимите наружную накладку тор­мозную колодки с тормозного суп­порта и внутреннюю накладку тор­мозной колодки с удерживающим хомутом с поршней (рис. 6.36).

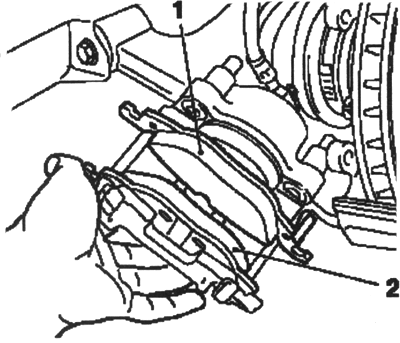

Рис. 6.36. Снятие накладок тормозной ко­лодки:

1 — внутренняя накладка тормозной колодки;

2 — наружная накладка тормозной колодки

  Проверьте накладки тормозных ко­лодок и тормозные диски.

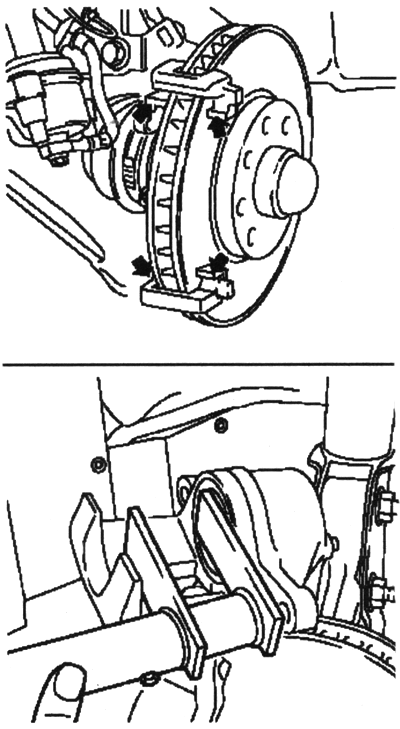

  Очистите направляющие (стрелки) в направляющей колодок мягкой ме­таллической щеткой (рис. 6.37).

Рис. 6.37. Места очистки направляющих

  Покройте направляющие противо-скрипным составом.

  Утопите поршень внутрь.

ПРИМЕЧАНИЕ

  Уровень тормозной жидкости в бачке гидропривода тормозной системы

повышается.

В случае необходимое-ти, откачайте тормозную жидкостьгрушей. Если тормозной суппорт да­ет утечку или повреждена защитная крышка на тормозном суппорте: от­ремонтируйте тормозной механизм.

  Установка

  Установите внутреннюю накладку тормозную колодки в поршень и за­крепите удерживающим хомутом.

ПРИМЕЧАНИЕ

  При монтаже накладок тормозных колодок, проследите за тем, чтобы стрелки

на задней поверхности на­кладки указывали в направлении вращениятормозного диска при движении

 автомобиля вперед (рис. 6.38).

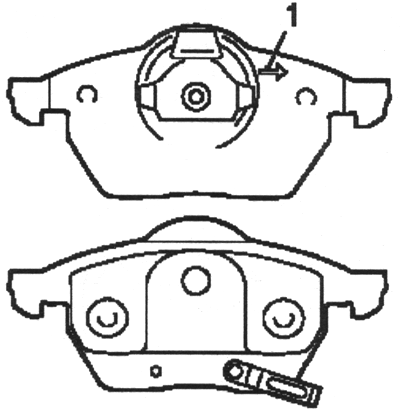

Рис. 6.38. Стрелка направления враще­ния тормозного диска:

1 — стрелка

  Установите внешнюю накладку тор­мозной колодки в тормозной суппорт.

  Установите суппорт тормоза на на­правляющую колодок с колодками.

ПРИМЕЧАНИЕ

  Убедитесь в том, что тормозной шланг не перекручен.

  Присоедините тормозной суппорт к направляющей колодок и затяните моментом 28 Н-м.

  Установите пылезащитные колпачки.

  Установите фиксирующую пружину к суппорту.

  Присоедините датчик износа на­кладки тормозной колодки к внут­ренней накладке тормозной колод­ки, если имеется.

  Установите передние колеса и за­тяните моментом 110 Н-м.

  Несколько раз нажмите на педаль тормоза.

  Пополните тормозную жидкость до метки « МАХ».
