Opel Astra 2004-2006 года. Замена блока управления ABS (ESP MK60)
ВНИМАНИЕ Важно соблюдать инструкции по работе с гидравлическим модулятором иблоком управления антиблокировочной системы тормозов.
Снятие
Снимите гидравлический модулятор с блоком управления антиблокировочной системы тормозов. Присоедините тягу крепления к гидравлическому модулятору. Отверните 2 заглушки от гидравлического модулятора. Установите удерживающую тягу (рис. 6.30).

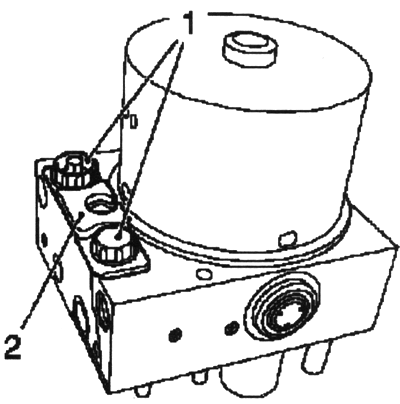

Рис. 6.30. Снятие гидравлического модулятора: 1 — заглушки; 2 — удерживающая тяга
Заверните 2 заглушки в гидравлический модулятор. Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора, отвернув 2 болта крепления (рис. 6.31).

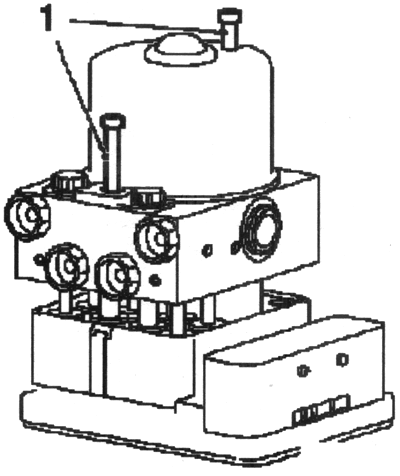

Рис. 6.31. Крепление блока управления: 1 — болты
ВНИМАНИЕ Снимите блок управления антиблокировочной системы тормозов с гидравлического модулятора, не наклоняя его. Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора.
Установка
Присоедините адаптер электродвигателя насоса к блоку управления антиблокировочной системы тормозов Установите адаптер в направляющую (рис. 6.32).

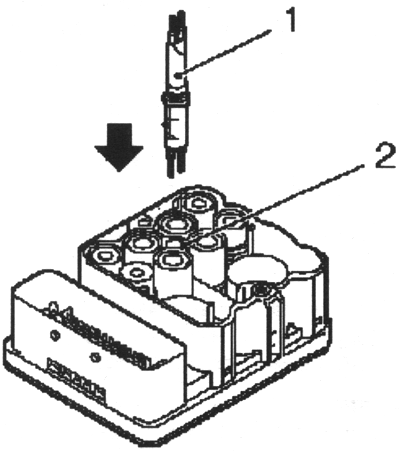

Рис. 6.32. Установка адаптера: 1 — адаптер; 2 — направляющая
ПРИМЕЧАНИЕ Усилие сборки может достигать 130 Н. Присоедините новый блок управления антиблокировочной системы тормозов к гидравлическому модулятору и затяните моментом 5,5 Нм. Установите блок управления антиблокировочной системы тормозов на гидравлический модулятор аккуратно, не наклоняя его. Отсоедините удерживающую тягу от гидравлического модулятора автомобиля Opel Astra. Отверните 2 заглушки гидравлического модулятора. Снимите удерживающую тягу. Заверните 2 заглушки гидравлического модулятора. Установите гидравлический модулятор с блоком управления антиблокировочной системы тормозов. При замене блока управления антиблокировочной системы тормозов, после установки выполните программирование с помощью программы ТЕСН2.
