Opel Astra 2004-2006 года. Снятие и установка вакуумной магистрали усилителя тормозов





  Снятие



  Снимите вакуумную магистраль с коленчатым патрубком с усилителя тормозов.

  Отсоедините защелку крепления вакуумной магистрали от переднего впускного коллектора (для автомо­билей с бензиновым двигателем) или от вакуумного насоса (для авто­мобилей с дизельным двигателем) (рис. 6.28).

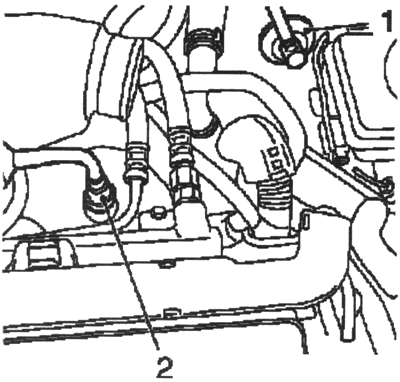

Рис. 6.28. Отсоединение вакуумной магистрали:

1 — коленчатый патрубок; 2 — защел­ка крепления вакуумной магистрали



  Отсоедините защелку нажимая на фиксатор (стрелка). Снимите вакуумную магистраль.



  Установка



  Отрежьте открытую вакуумную ма­гистраль на штуцерах и снимите со штуцеров (рис. 6.29).

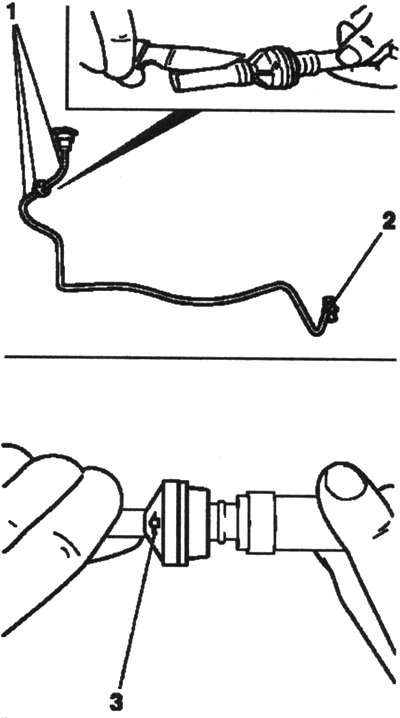

Рис. 6.29. Снятие вакуумной магастрали со штуцеров:

1, 2 — места срезывания; 3 — стрелка на обратном клапане



  Отрежьте новую вакуумную магис­траль (резиновый шланг с текстиль­ной основой) необходимой длины и закрепите новыми хомутами с по­мощью специального инструмента KM-J-22610.

ПРИМЕЧАНИЕ

  Убедитесь, что стрелка (рис. 2.29) на обратном клапане указывает внаправлении впускного коллекто­ра или вакуумного насоса.

  Запрессуйте вакуумные нагнета­тельные трубопроводы с коленчатым патрубком в усилитель тормозов.

  Закрепите вакуумную магистраль на штуцере впускного коллектора или вакуумного насоса.

ПРИМЕЧАНИЕ

  Убедитесь в том, что соединения надежно уплотнены.

  Проверьте работу усилителя тор­мозов.
