Opel Astra 2004-2006 года. Замена педали тормоза
Снятие
Снимите кожух поддерживающей трубы рулевой колонки сверху, отвернув 2 болта крепления.
Снимите кожух поддерживающей трубы рулевой колонки снизу, отвернув 3 болта крепления.
Для снятия модуля выключателя света, утопите ручку в положении «О», переведите ручку в центральное положение и снимите модуль выключателя света (рис. 6.15).

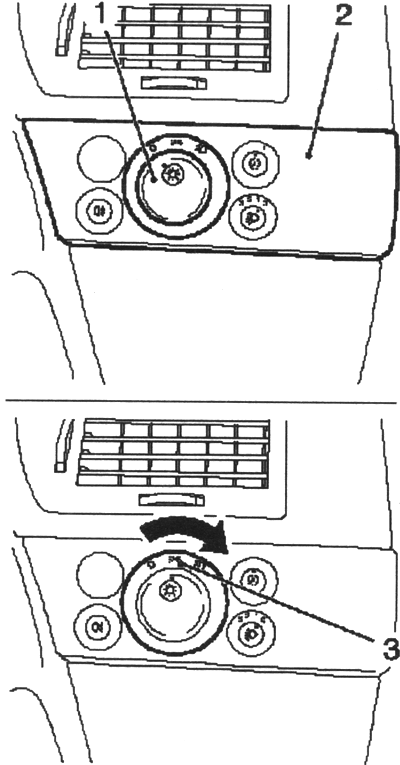

Рис. 6.15. Снятие модуля выключателя света:
1 — ручка; 2 — центральное положение; 3 — модуль выключателя света
Снимите модуль выключателя света.
Отделите разъем жгута проводов модуля выключателя света. Для этого надавите на вторичный плавкий предохранитель и разблокируйте плавкий предохранитель (рис. 6.16).
Снимите облицовку нижней накладки панели приборов, отвернув 4 винта крепления.

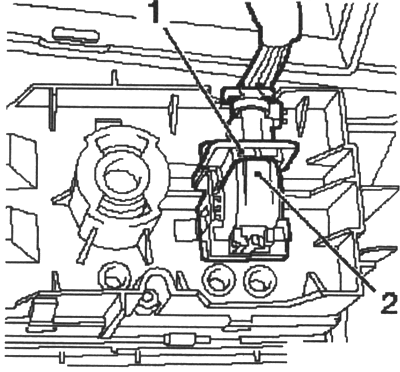

Рис. 6.16. Снятие разъема жгута проводов модуля
выключателя света:
1 — вторичный плавкий предохранитель; 2 — плавкий предохранитель
Снимите облицовку со стороны водителя, отсоединив 2 зажима.
Снимите воздуховод со стороны водителя.
Выньте заклепку.
Заблокируйте рулевое колесо в положении прямолинейного движения.
Поверните рулевое колесо в положение прямолинейного движения.
Выньте ключ из замка зажигания.
Заблокируйте замок рулевой колонки.
Отверните 2 зажимных болта (рис. 6.17).

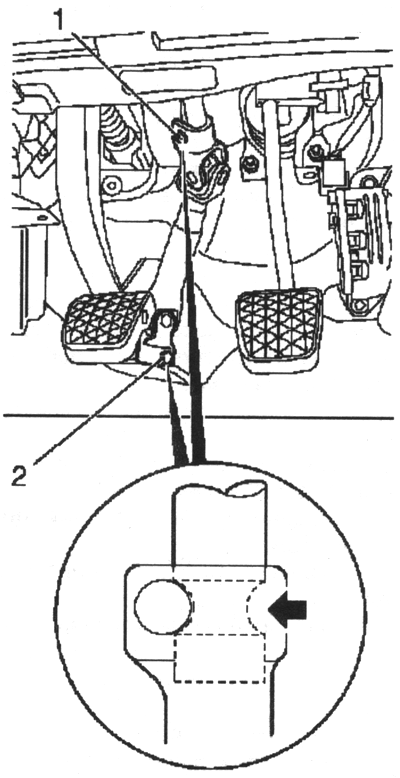

Рис. 6.17. Зажимные болты рулевой колонки:
1,2- зажимные болты
ПРИМЕЧАНИЕ
Отметьте установочное положение зажимных болтов.
Снимите промежуточный вал.
Отсоедините жгут проводов.
Отсоедините разъем жгута проводов выключателя сигналов торможения.
Раскрепите кронштейн.
Отсоедините разъем жгута проводов, датчик педали.
Отсоедините шток поршня усилителя тормозов от педали тормоза.
Отверните болт крепленая педали тормоза.
Отсоедините фиксирующую пружину.
Выньте болт педали тормоза.
Снимите демпфирующий блок.
Снимите педаль тормоза с опорой подшипника, отвернув 2 болта и 4 гайки крепления.
Отсоедините выключатель сигнала торможения от крепления (рис. 6.18).

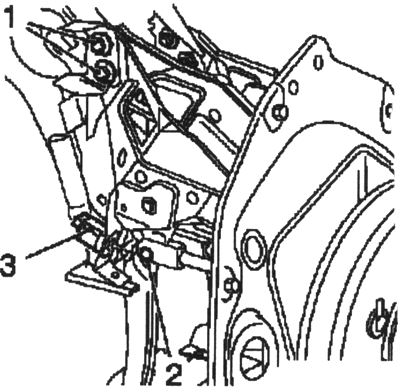

Рис. 6.18. Снятие педали тормоза:
1 — болты; 2 — болт крепления педали тормоза;
3 — выключатель сигнала торможения
Установка
Установите сигнал торможения.

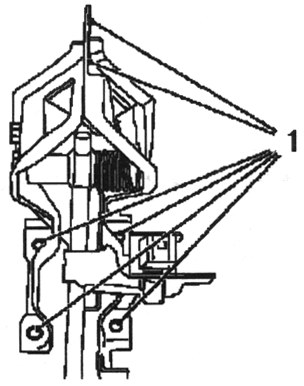

Рис. 6.19. Болт крепления педали тормоза:
1 — болты;
Установите педаль тормоза с опорой подшипника затяните крепление моментом 20 Нм.
Установите демпфирующий блок.
Присоедините шток поршня усилителя тормозов к педали тормоза.
Установите болт педали тормоза.
Присоедините фиксирующую пружину.
Присоедините жгут проводов.
Подключите разъем жгута проводов к датчику педали.
Закрепите в кронштейне.
Подключите разъем жгута проводов выключателя сигналов торможения.
Присоедините промежуточный вал к рулевому валу, затяните моментом 24Н-м.
Наденьте промежуточный вал на рулевой вал.
Присоедините зажимной болт.
ПРИМЕЧАНИЕ
Перед установкой зажимного болта, убедитесь, что паз (стрелка на рисунке6.17) рулевого вала совмещен с отверстием в промежуточном вале.
Очистите резьбу и установите болт с фиксирующим составом.
Обратите внимание на установочное положение зажимного болта.
Присоедините промежуточный вал к рулевому механизму и затяните моментом 24 Нм.
Вставьте промежуточный вал в рулевой механизм.
ПРИМЕЧАНИЕ
Убедитесь, что колеса находятся в положении прямолинейного движения.
Присоедините зажимной болт.
ПРИМЕЧАНИЕ
Перед установкой зажимного болта, убедитесь, что паз (стрелка) вала рулевого механизма совмещен с отверстием в промежуточном вале.
Очистите резьбу и установите болты с фиксирующим составом.
Проверьте положение прямолинейного движения, отрегулируйте в случае необходимости.
Установить воздуховод со стороны водителя.
Установите заклепку.
Установите облицовку со стороны водителя.
Установите 2 зажима.
Установите нижнюю накладку панели приборов.
Установите центральный переключатель света.
Подключите разъем жгута проводов.
Установите центральный переключатель света.
Установите центральный переключатель света в крайнее левое положение.
Установите кожух поддерживающей трубы рулевой колонки снизу.
Установите крышку замка зажигания.
Установите кожух поддерживающей трубы рулевой колонки сверху.
