Opel Astra 2004-2006 года. Замена рулевой тяги





ПРИМЕЧАНИЕ

  Рулевое управление ZF имеет 3 раз­личных рулевых тяги в зависимости отмодели. При замене рулевой тя­ги запишите номер необходимой детали,чтобы избежать ошибок.



  Снятие



  Снимите соответствующий нако­нечник рулевой тяги с рулевой тяги.

  Снимите соответствующий чехол.

ПРИМЕЧАНИЕ

  На автомобилях Opel Astra с правым располо­жением рулевого управления,что­бы снять и установить левую руле­вую тягу также должен быть отсое­динен от рулевого механизма пра­вый чехол. На автомобилях с левымрасположением рулевого управле­ния, чтобы снять и установить пра­вуюрулевую тягу также должен быть отсоединен от рулевого меха­низма левыйчехол.

  Отсоедините рулевую тягу с помо­щью специального инструмента КМ-6004–2 от рулевой рейки и удер­живайте открытым гаечным ключом за лыску на зубчатой рейке (рис. 5.27).

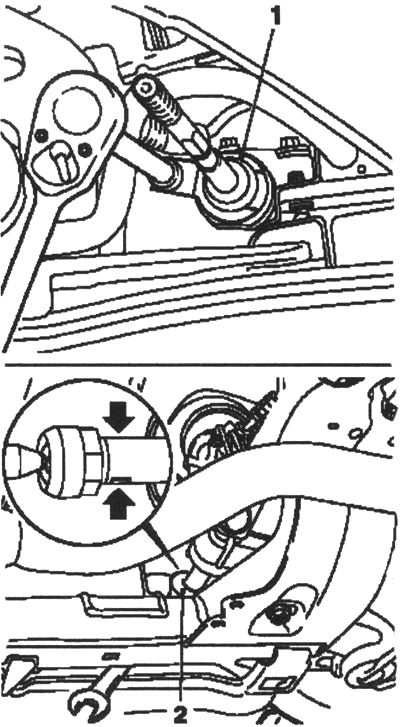

Рис. 5.27. Отсоединено рулевой тяги:

1 — специальный инструмент; 2 — гаечный ключ



  Установка



  Присоедините рулевую тягу к руле­вому механизму и затяните момен­том 90 Н-м.

  Очистите резьбу на рейке и по­кройте фиксирующим составом.

  Присоедините рулевую тягу к рей­ке с помощью специального инстру­мента КМ-6004–2 и удерживайте от­крытым гаечным ключом за лыску на зубчатой рейке (стрелка на рисун­ке 5.27).

  Установите чехол или чехлы.

  Установите соответствующий на­конечник рулевой тяги.

  Проверьте положение прямоли­нейного движения, отрегулируйте в случае необходимости.

  Проверьте схождение колес, отре­гулируйте в случае необходимости.
