Opel Astra 2004-2006 года. Снятие и установка подшипника колеса

  Снятие

  Выключите стояночную тормозную систему.

  Отпустите рычаг ручного тормоза (1) и отсоедините чехол рычага руч­ного тормоза (рис. 4.48).

  Ослабьте трос стояночной тормоз­ной системы возвращением регули­ровочной гайки.

  Снимите заднее колесо.

  В автомобилях с барабанными тор­мозными механизмами: снимите тормозной барабан.

ПРИМЕЧАНИЕ

  Для предотвращения падения тор­мозного щита и повреждения тормозной магистрали, привяжите тормозную магистраль к задней пру­жине околотормозного цилиндра ко­леса, используя кабельные стяжки.

  В автомобилях Опель Астра с дисковыми тор­мозами: отсоедините трос стояноч­ной тормозной системы от суппорта тормоза.

  Отведите рычаг управления суп­порта тормозного механизма от­верткой.

  Снимите трос стояночной тормоз­ной системы.

  Отсоедините зажим.

  Вытащите трос стояночной тор­мозной системы из кронштейна.

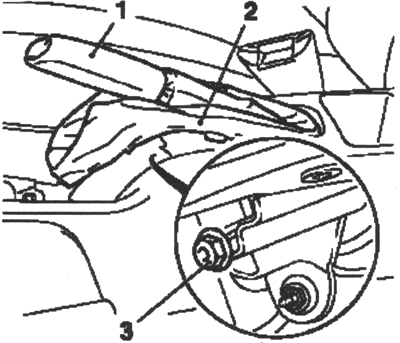

Рис. 4.48. Ослабление троса стояночного тормоза:

1 — рычаг ручного тормоза; 2 — че­хол рычага ручного тормоза;

3 — регулиро­вочная гайка

  Отсоедините суппорт тормоза с тормозным подвесом от опорной плиты.

ПРИМЕЧАНИЕ

  Если не возможно отвести суппорт тормозного механизма с направля­ющей итормозными колодками от тормозного диска, например, из-за износатормозного диска: снимите тормозные колодки тормозного ме­ханизмазаднего колеса.

  Отверните 2 болта крепления тор­мозного подвеса от крепежной плас­тины.

  Отведите суппорт тормоза с на­правляющей от тормозного диска.

  Подвесьте суппорт тормоза и на­правляющую к задней пружине, ис­пользуя подходящий провод.

  Снимите тормозной диск заднего колеса.

  Присоедините крепежную пласти­ну к задней пружине, используя ка­бельные стяжкиэ

  Отсоедините разъем жгута прово­дов от датчика, устанавливаемого на колесе автомобиля.

  Отсоедините модуль подшипника колеса от задней оси.

  Отверните 4 гайки крепления (стрелки) от модуля подшипника ко­леса (рис. 4.49).

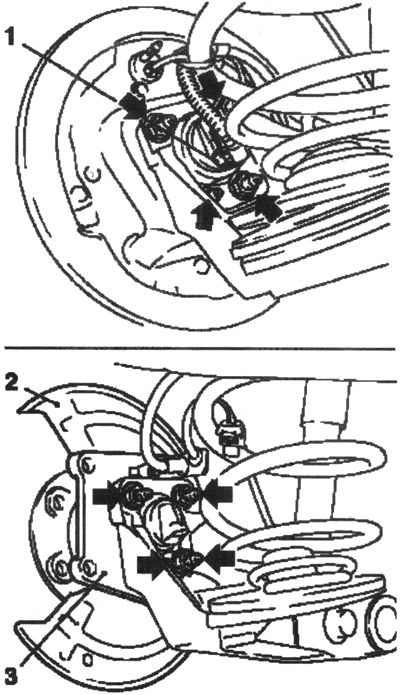

Рис. 4.49. Крепление модуля подшипни­ка колеса:

1 — разъем жгута проводов; 2 -кожух;

3 — крепежная пластина

  Снимите модуль подшипника коле­са с крышкой (2 — в автомобилях с дисковыми тормозами).

  Установка

  В автомобилях с дисковыми тормо­зами: присоедините модуль подшип­ника колеса, кожух и крепежную пла­стину к задней оси и затяните болты крепления моментом 50 Нм, довер­ните на +30° и +15° (см. рис. 4.49).

  Заверните 4 новых гайки крепления.

  В автомобилях с барабанными тормозными механизмами: установите модуль подшипника колеса и тормозную плиту к задней оси и затяните моментом 50 Н-м, довер­ните на+30° и+15°.

  Заверните 4 новых гайки крепления.

  Подключите жгут проводов датчи­ка, устанавливаемого на колесе ав­томобиля.

  В автомобилях с дисковыми тор­мозными механизмами установите тормозной диск тормоза заднего колеса.

  Присоедините тормозной суппорт с направляющей к анкерной плите и затяните крепления моментом 100 Н-м.

  Сдвиньте суппорт тормозного ме­ханизма к тормозному диску.

  Заверните 2 болта крепления.

ПРИМЕЧАНИЕ

  Очистите резьбу и установите болт с фиксирующим составом.

  Если были сняты, установите тор­мозные колодки тормозного меха­низма заднего колеса.

  Присоедините трос стояночной тормозной системы к суппорту тор­моза.

  Установите трос стояночной тор­мозной системы в кронштейн на суп­порте тормоза.

  Присоедините зажим к тросу стоя­ночной тормозной системы.

  Отведите рычаг управления суп­порте тормозного механизма от­верткой.

  Установите трос стояночной тор­мозной системы.

  В автомобилях с барабанными тор­мозными механизмами установите тормозной барабан.

  Установите заднее колесо и затя­ните болты крепления моментом 110Н-М.

  Отрегулируйте ручной тормоз.
