Opel Astra 2004-2006 года. Сцепление - Разборка наружного шарнира равных угловых скоростей







  Отметьте положения обоймы и корпуса шарнира. Поверните сту­пицу шарнира в корпусе и извлеките каждый шарик. Укладывайте шарики в порядке снятия, для последующей повторной установки в первоначаль­ные положения.

  Поверните сепаратор шарнира так, чтобы две прямоугольные щели совместились с корпусом, затем извле­ките сепаратор и обойму (рис. 3.114).

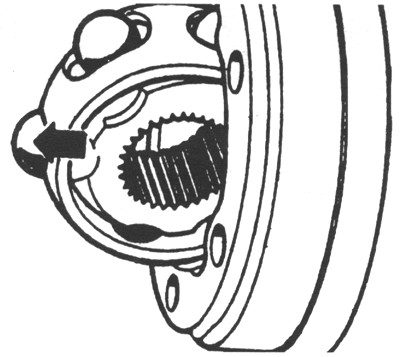

Рис. 3.114. Извлечение шариков



  Поверните обойму в сепараторе так, чтобы одна из частей обоймы вошла в одну из прямоугольных ще­лей в сепараторе, поверните обойму и извлеките ее (рис. 3.115).

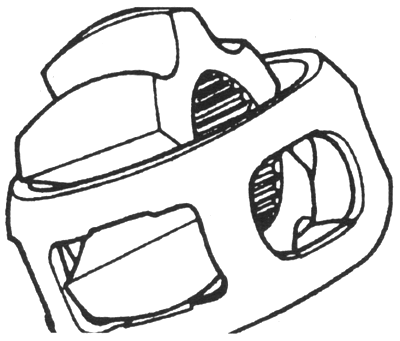

Рис. 3.115. Извлечение сепаратора и обоймы



  Очистите все детали шарнира и проверьте их состояние. Если име­ются следы износа или коррозии, за­мените шарнир.

  Нанесите 45 грамм в корпус шар­нира, затем установите сепаратор с внутренней обоймой в корпус шар­нира. Последовательно вставьте ша­рики в обойму, и проверьте, что обойма в сепараторе и корпус уста­новились в исходное положение (по ранее сделанным меткам). Устано­вите новое стопорное кольцо, затем вдавите в шарнир оставшуюся поло­вину смазки (45 грамм).
