Opel Astra 2004-2006 года. Приводной механизм сцепления

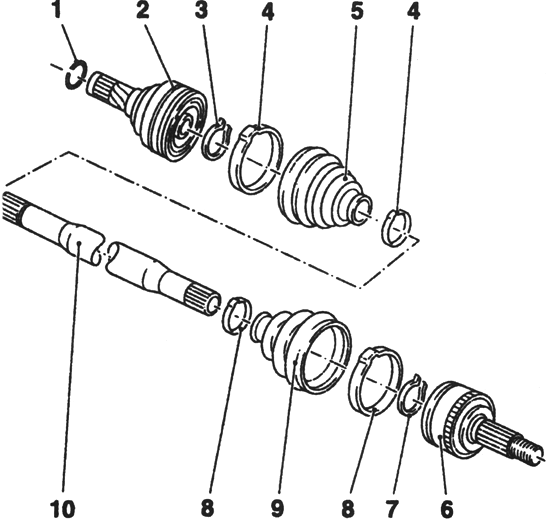

Рис. 3.98. Приводной вал со ШРУСами двойной компенсации:

1 — стопорное кольцо; 2 — внутренний ШРУС;

3 — внутреннее стопорное кольцо шарнира; 4 — крепежные хомуты;

5 — пыльники; 6 — наружный шрус; 7 — внутреннее стопорное кольцо шарнира;

8 — крепежные хомуты; 9 — пыльники; 10 — приводной вал

Общие сведения

Приводные валы передают крутящий момент от двигателя, коробки передач и дифференциала на передние колеса. В картере коробки передач приводные валы крепятся шлицевыми соединениями с полуосевыми шестернями дифференциала. Фиксация шлицевого наконечника внутреннего шарнира приводного вала в полуосевой шестерне осуществляется посредством пружинного стопорного кольца. При установке стопорное кольцо сжимается, входя в канавку вала. После, того как вал полностью будет установлен в полуосевую шестерню дифференциала, стопорное кольцо разжимается и фиксирует шлицевый наконечник от осевого перемещения. Наружные шарниры приводных валов крепятся к ступицам передних колес, установленных на подшипниках. Вал крепится к ступице гайкой.

На приводном валу со стороны дифференциала установлен универсальный шарнир равных угловых скоростей (ШРУСы) триподного типа, обеспечивающий низкий уровень вибрации.

Шарниры равных угловых скоростей (ШРУС) защищены резиновыми чехлами, которые крепятся хомутами и защищают от попадания воды и грязи.

Чехлы надо периодически осматривать на наличие следов повреждений, утечек смазочного материала или порезов. Поврежденные чехлы ШРУСов необходимо немедленно заменять новыми, иначе ШРУСы могут быть повреждены. Замена чехла включает в себя операцию снятия приводных валов. Признаками износа или повреждения ШРУСа, помимо утечек смазочного материала, являются щелчки при движении и поворотах, гул при ускорении после движения по инерции или вибрации при высоких скоростях на шоссе.
