Opel Astra 2004-2006 года. Замена картера коробки передач (коробка передач F13)





  Снятие



  Снимите коробку передач автомобиля Опель Астра.

  Присоедините коробку передач к специальным приспособлениям КМ 6115 и КМ-113–2 (рис. 3.51).

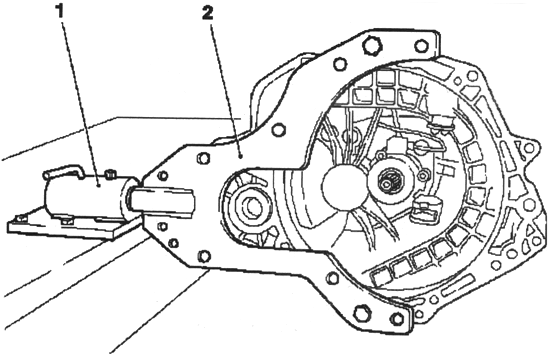

Рис. 3.51. Присоединение картера к специальным

приспособлениям:

1,2- специальные приспособления

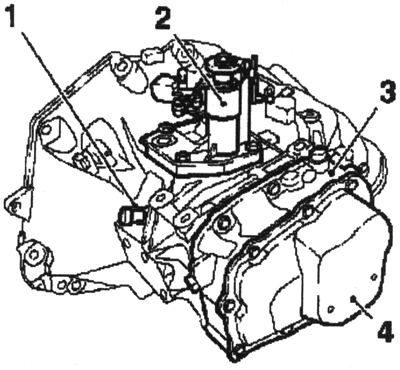

Рис. 3.52. Снятие крышек с коробки пере­дач:

1 — выключатель света заднего хода; 2, 3,4 — крышки



  Снимите левый кронштейн дем­пфирующего блока двигателя автомобиля Opel Astra, от­вернув 3 болта крепления.

  Установите коробку передач в ней­тральное положение.

  Снимите крышку коробки передач.

  Отверните выключатель света зад­него хода.

  Снимите заднюю крышку (рис. 3.53).

  Отсоедините прокладку крышки.

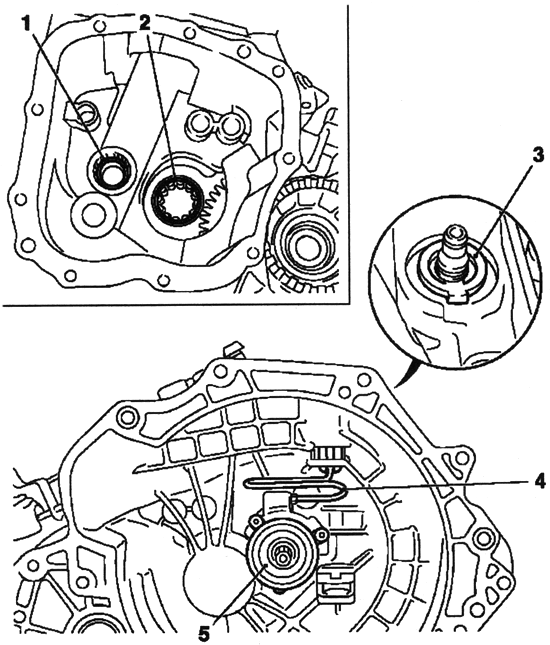

Рис. 3.53. Снятие компонентов коробки передач:

1 — подшипник приводного вала; 2 — под­шипник главного вала;

3 — втулка крепления нагнетательного трубопровода;

4 — нагнетательный трубопровод; 5 — рабочий цилиндр сцепления



ПРИМЕЧАНИЕ

  В случае необходимости, ослабьте крепление крышки легкими удара­ми резинового молотка.

ПРИМЕЧАНИЕ

  Слейте трансмиссионное масло.

  Отсоедините специальное приспо­собление КМ 6155.

  Снимите дифференциал.

  Снимите рабочий цилиндр сцеп­ления.

  Снимите нагнетательный трубо­провод и втулку крепления нагнета­тельного трубопровода.

  Снимите подшипник главного и приводного вала из картера короб­ки передач.

  Снимите 2 уплотнительных кольца вала колеса.

  Снимите картер коробки передач с помощью специального приспо­собления КМ 6115.



  Установка



  Присоедините новый картер ко­робки передач к специальному при­способлению КМ 6115.

  Установите подшипники главного и приводного вала.

  Установите дифференциал.

  Установите нагнетательный трубо­провод и втулку крепления нагнета­тельного трубопровода.

  Установите рабочий цилиндр сцеп­ления.

  Присоедините специальное при­способление КМ 6155 к коробке пе­редач.

  Установите заднюю крышку.

ПРИМЕЧАНИЕ

  Обратите внимание на магнит.

ПРИМЕЧАНИЕ

  Обратите внимание на сходство болтов.

  Присоедините заднюю крышку.

  Установите ее с новой прокладкой на картер коробки передач.

  Затяните 4 болта М7 моментом 15 Н-м.

  Затяните 5 болтов М8 моментом 20 Н-м.

  Установите крышку коробки пере­дач.

  Установите выключатель фонарей заднего хода.

  Затяните выключатель фонарей заднего хода моментом 20 Н-м.

ПРИМЕЧАНИЕ

  Используйте новое уплотнительное кольцо.

  Установите 2 уплотнительных коль­ца вала колеса.

  Установите левый демпфирующий блок двигателя

  Затяните 3 болта крепления мо­ментом 55 Н-м.
