Opel Astra 2004-2006 года. Проверка уровня трансмиссионного масла
Проверка уровня трансмиссионного масла (коробка передач М2О/М32)
ВНИМАНИЕ Пробка контрольного отверстия в передней части коробки передач недолжна отворачиваться. ПРИМЕЧАНИЕ Трансмиссионное масло, слитое в течение проверки может использоваться повторно. Новое трансмиссионное масло должно использоваться при обслуживании. Перед сливом трансмиссионное масло должно быть прогрето до рабочей температуры.
Снятие
Снимите нижнюю крышку моторного отсека, если она установлена. Установите внизу поддон. Отверните болт слива масла (рис. 3.30).

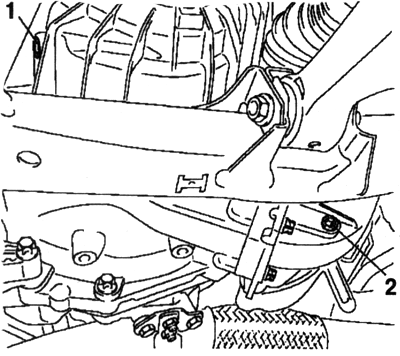

Рис. 3.30. Слив трансмиссионного масла: 1 — контрольный болт; 2 — болт для слива
ПРИМЕЧАНИЕ Контрольный болт (рис. 3.30) можно не отворачивать. Дайте трансмиссионному маслу стечь в течение приблизительно 10 мин.
Установка
Долейте трансмиссионное масло, пока оно не потечет из контрольного отверстия (рис. 3.31).
Рис. 3.31. Пробка контрольного отверстия: 1 — пробка
Уровень трансмиссионного масла
Все коробки передач, кроме М20/ М32, после ремонта должны быть заполнены до нижнего края контрольного отверстия. Поскольку трансмиссионное масло заливается на заводе по весу, уровень жидкости — всегда ниже контрольного отверстия, в течение интервала технического обслуживания ее коррекция не нужна, если отсутствует утечка. ПРИМЕЧАНИЕ Не смотря на то, что трансмиссионная жидкость сливалась полностью, вкоробке все равно остается приблизительно 0,2 л жидкости. В этом случаезаправочный объем коробки передач М20/ М32 — 2,2 л. Если устанавливаласьновая коробка, то нужно заливать 1,8 л жидкости, так как на заводе в новыекоробки заливается приблизительно 0,68 л. масла.
Таблица 3.3. Объем трансмиссионного масла
Затяните контрольную пробку моментом 30 Н-м. ПРИМЕЧАНИЕ Используйте новую пробку. Установите аккумуляторную батарею. Установите опору аккумуляторной батареи. Присоедините нижнюю крышку моторного отсека, если она установлена Запрограммируйте энергозависимую память.
Проверка уровня трансмиссионного масла (коробка передач F13)
ПРИМЕЧАНИЕ Уровень трансмиссионного масла должен быть всегда ниже контрольногоотверстия (до 16 мм). Проверяйте уровень трансмиссионного масла толькопосле ремонтных операций на коробке передач и корректируйте в случаенеобходимости.
Снятие
Снимите нижнюю крышку моторного отсека, если она установлена. Отверните пробку контрольного отверстия на корпусе коробки передач (рис. 3.32).
Рис. 3.32. Пробка контрольного отверстия: 1 — пробка
Отсоедините разъем жгута проводов выключателя фонарей заднего хода (рис. 3.33).

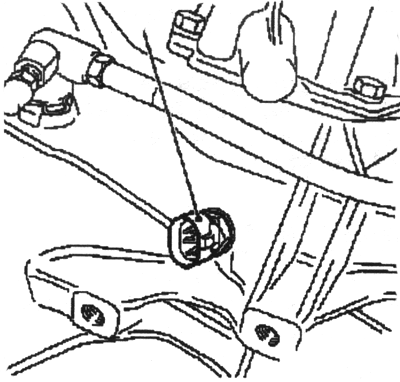

Рис. 3.33. Разъем жгута проводов выключателя фонарей заднего хода: 1 — разъем
Установка
Пополните уровень трансмиссионного масла. Долейте трансмиссионное масло, пока оно не потечет из контрольного отверстия. Затяните пробку контрольного отверстия моментом 4 Н-м, доверните на+(45–135)о . Затяните выключатель фонарей заднего хода моментом 20 Н-м. Используйте новое уплотнительное кольцо. Подключите разъем жгута проводов выключателя фонарей заднего хода. Присоедините нижнюю крышку моторного отсека, если она установлена.
