Opel Astra 2004-2006 года. Замена педали сцепления
Снятие
Снимите облицовку рулевой колонки. Снимите выключатель света. Нажмите на выключатель света слева, поверните по часовой стрелке и снимите его. Снимите нижнюю накладку приборной панели, отвернув 4 болта крепления (рис. 3.25).

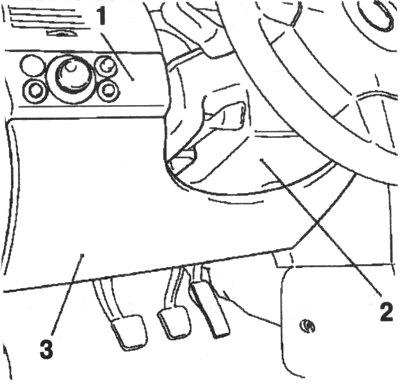

Рис. 3.25. Снятие отделки передней панели: 1 — выключатель света; 2 — облицовка рулевой колонки; 3 — нижняя накладка приборной панели
Отсоедините управляющий переключатель сцепления (рис. 3.26). Отсоедините возвратную пружину от педали сцепления Отсоедините педаль сцепления от главного цилиндра сцепления (рис. 3.26). Отогните вверх отверткой и отсоедините прижимную планку.

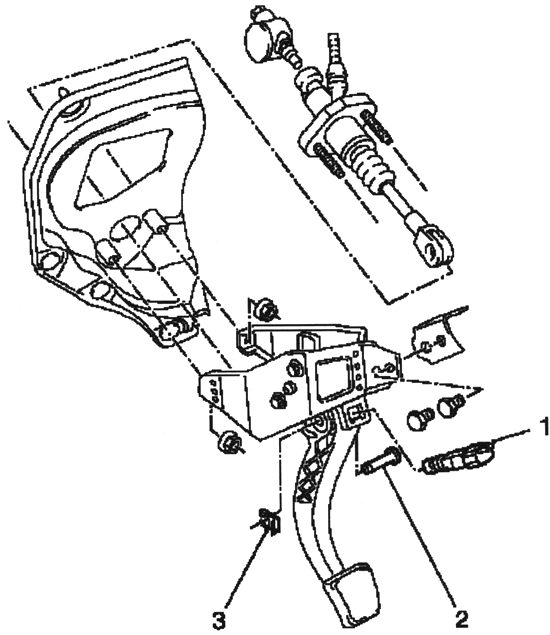

Рис. 3.26. Снятие педали сцепления: 1 — управляющий переключатель сцепления; 2 — болт крепления педали; 3 — прижимная планка

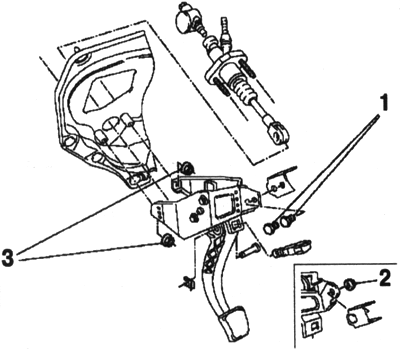

Рис. 3.27. Отсоединение опры педали: 1 — болты; 2 — гайка; 3 — гайки крепления педали
Отверните болт педали (рис. 3.26) Отсоедините опору педали от поперечины (рис. 3.27). На автомобилях с левым расположением рулевого управления отверните 2 болта крепления. На автомобилях с правым расположением рулевого управления отверните гайку крепления. Отсоедините опору педали от главного цилиндра сцепления, отвернув 2 гайки крепления (рис. 3.27). Пододвиньте обратно главный цилиндр сцепления. ПРИМЕЧАНИЕ Не повредите жгуты проводов и присоединенные элементы. Снимите опору педали аккуратно в сборе с педалью сцепления.
Установка
Установите опору педали с педалью сцепления. ПРИМЕЧАНИЕ При установке используйте новые болты. Присоедините опору педали к поперечине, затянув 2 гайки крепления моментом 20 Нм. ПРИМЕЧАНИЕ Используйте новые гайки. Присоедините педаль сцепления к главному цилиндру сцепления. Присоедините прижимную планку. ПРИМЕЧАНИЕ Используйте новую прижимную планку. Присоедините возвратную пружину к педали сцепления. Присоедините управляющий переключатель сцепления. Установите нижнюю накладку панели приборов. Установите выключатель света и поверните против часовой стрелки. Установите кожух рулевой колонки.
