Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Снятие и установка корпуса термостата (2,0 л)
Снятие
Откройте капот. Отсоедините аккумуляторную батарею. Отсоедините заземляющий соединитель от зажима заземления. Поднимите автомобиль полностью. Поместите внизу контейнер для слива. Слейте охлаждающую жидкость. Отверните сливной болт на радиаторе (рис. 2.311).

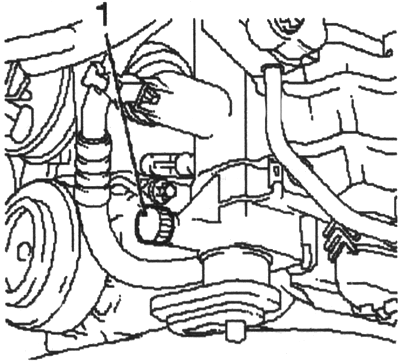

Рис. 2.311. Сливной болт радиатора: 1 — болт
Соберите охлаждающую жидкость. Заверните сливной болт. Опустите автомобиль полностью. Снимите аккумуляторную батарею.

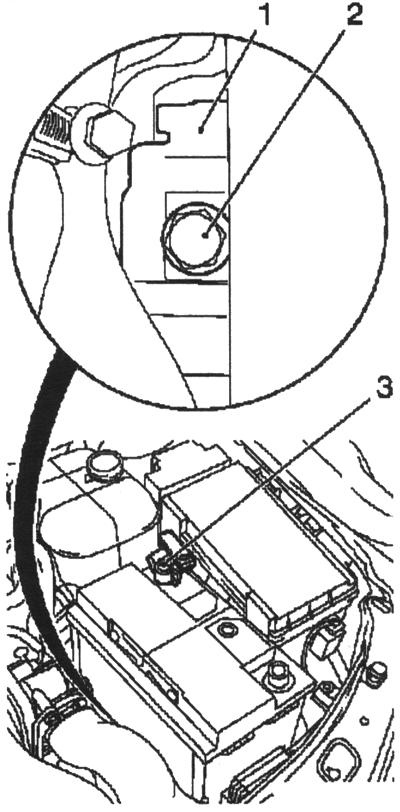

Рис. 2.312. Снятие аккумуляторной батареи: 1 — кронштейн; 2 — болт крепления; 3 -положительная клемма
Отсоедините положительную клемму от положительного вывода, снимите кронштейн и отверните болт крепления (рис. 2.312). Снимите опору аккумуляторной батареи. Снимите блок управления системы предпускового подогрева (рис. 2.313).

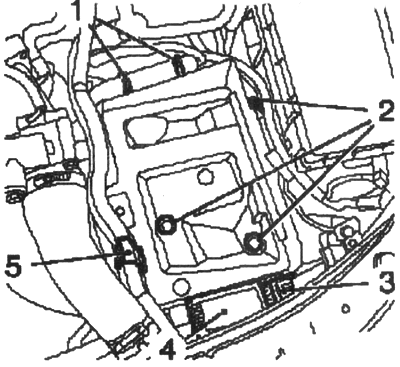

Рис. 2.313. Снятие блока предпускового подогрева: 1 — кабельные стяжки; 2 — болты крепления; 3 — разъем жгута проводов; 4 -блок управления системы предпускового подогрева; 5 — зажим
Снимите разъем жгута проводов. Отсоедините шланг охлаждающей жидкости. Отсоедините зажим. Отсоедините жгут проводов. Отсоедините 2 кабельных стяжки. Отверните 3 болта. Отсоедините жгут проводов датчика температуры охлаждающей жидкости. Отсоедините разъем жгута проводов. Раскрепите жгут проводов. Отсоедините 4 шланга охлаждающей жидкости сняв хомуты. Снимите корпус термостата, отвернув два болта крепления (рис. 2.314). Отсоедините от шланга охлаждающей жидкости. Зажмите корпус термостата в тиски. Снимите датчик температуры охлаждающей жидкости (рис. 2.315).

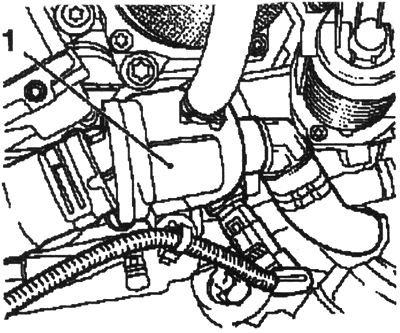

Рис. 2.314. Корпус термостата: 1- корпус

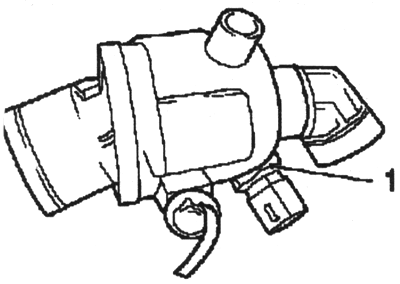

Рис. 2.315. Датчик температуры охлаждающей жидкости: 1 — датчик
Установка
Установите датчик температуры охлаждающей жидкости. Затяните датчик температуры охлаждающей жидкости моментом 34 Нм. Установите корпус термостата. Замените уплотнение. Наденьте на шланг охлаждающей жидкости. Затяните 2 болта крепления моментом 25 Нм. Присоедините 4 шланга охлаждающей жидкости. Установите 4 хомута. Присоедините жгут проводов датчика температуры охлаждающей жидкости. Подключите разъем жгута проводов. Установите держатель аккумуляторной батареи. Затяните 3 болта крепления моментом 15 Н-м. Присоедините блок управления системы предварительного подогрева. Присоедините разъем жгута проводов. Закрепите в зажиме шланг охлаждающей жидкости. Присоедините жгут проводов. Подключите 2 кабельных стяжки. Установите аккумуляторную батарею. Подключите аккумуляторную батарею Присоедините заземляющий соединитель к зажиму заземления. Долейте охлаждающую жидкость или убедитесь в том, что ее количество соответствует норме. Запрограммируйте энергозависимую память. Закройте капот.
