Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Замена демпфирующего корпуса возврата топлива

Снятие

Откройте капот.

Отсоедините аккумуляторную батарею.

Отсоедините заземляющий соединитель от зажима заземления.

Снимите крышку двигателя.

Снимите демпфирующий корпус возврата топлива (рис. 2.281).

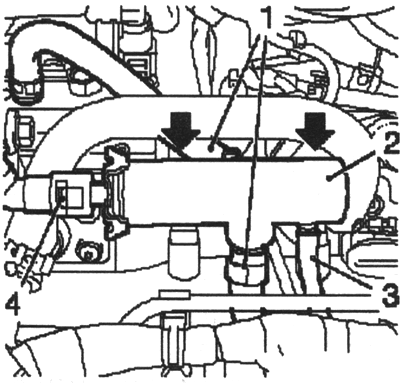

Рис. 2.281. Компоненты, демпфирующего корпуса

возврата топлива:

1 — шланги; 2 — демпфирующий корпус; 3 — маслопровод;

4 — обратный топливопровод

Снимите обратный топливопровод с специального инструмента КМ-796-А.

Снимите 2 шланга.

Снимите 2 хомута.

Отсоедините маслопровод.

Отверните 2 болта (стрелки на рисунке 2.281).

ПРИМЕЧАНИЕ

Если маслопровод отсоединяется от демпфирующего корпуса, то он долженбыть заменен новым.

Снимите 4 маслопровода. Снимите 4 хомута (стрелки на рисунке 2.281)

Установка

Установите маслопровод.

Подключите 4 маслопровода к топливным форсункам.

Присоедините демпфирующий корпус возврата топлива.

Присоедините маслопровод.

Присоедините обратный топливопровод.

Присоедините 2 шланга.

Установите 2 хомута.

Затяните 2 болта моментом 9 Н-м.

Установите крышку двигателя.

Подключите аккумуляторную батарею.

Присоедините заземляющий соединитель к зажиму заземления.

Запрограммируйте энергозависимую память.

Закройте капот.
