Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Замена вспомогательного электродвигателя вентилятора (двигатели 2,0 л)
Снятие
Откройте капот. Отсоедините аккумуляторную батарею. Отсоедините соединение с массой от вывода массы. Снимите решетку радиатора, отсоединив 4 заклепки (рис, 2.249).
Рис. 2.249. Снятие решетки радиатора: 1 — решетка; 2 — заклепки
Отсоедините от передней облицовки сверху. Отсоедините 5 зажимов. Прикрепите радиатор к верхним кронштейнам (рис. 2.250).

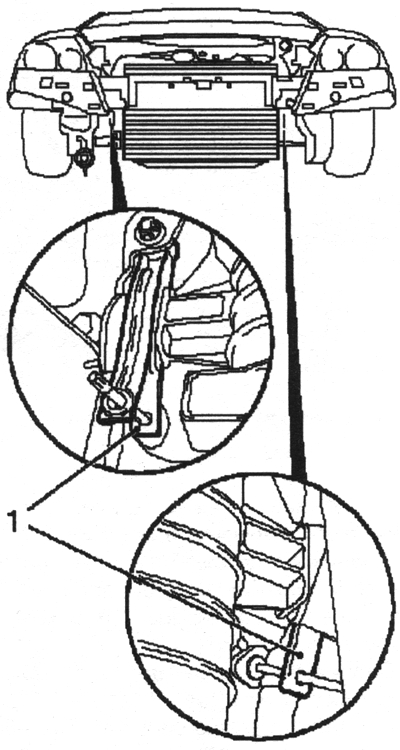

Рис. 2.250. Прикрепелние радиатора к верхним кронштейнам: 1 — кронштейны
Поднимите автомобиль наполовину. Снимите 5 заклепок. Отсоедините 4 зажима и снимите передний бампер (рис. 2.251).

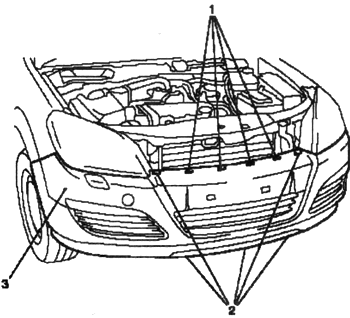

Рис. 2.251. Снятие решетки радиатора: 1 — зажимы; 2 — заклепки; 3 — бампер
Поместите внизу контейнер для слива. Отсоедините шланг системы очистки фар высокого давления от резервуара. Отсоедините быстроразъемную муфту. Соберите вытекающую жидкость. Отсоедините и снимите датчик наружной температуры. Снимите вспомогательный вентилятор, для этого отсоедините 5 хомутов кабеля и 2 реле. Отсоедините разъем жгута проводов. Отсоедините жгут проводов. Снимите вспомогательный вентилятор с кронштейна снизу. Снимите электродвигатель вспомогательного вентилятора (рис. 2.253). Отсоедините крыльчатку вентилятора от электродвигателя вентилятора. Отверните 3 болта.

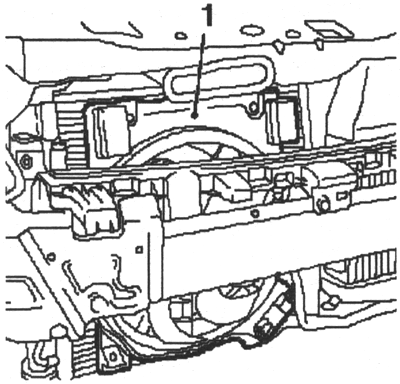

Рис. 2.252. Снятие вспомогательного вентилятора: 1 — вентилятор
Отсоедините разъем жгута проводов от корпуса вспомогательного вентилятора. Отверните болт. Отсоедините электродвигатель вентилятора от корпуса вентилятора. Отверните 3 болта.
Установка
Установите электродвигатель вентилятора. Присоедините электродвигатель вентилятора к корпусу вентилятора. Присоедините разъем жгута проводов к корпусу вентилятора. Присоедините крыльчатку вентилятора к электродвигателю вентилятора. Установите вспомогательный вентилятор. Установите корпус вспомогательного вентилятора в кронштейн. Присоедините жгут проводов. Закрепите разъем жгута проводов. Присоедините 5 хомутов кабеля. Установите передний бампер. Установите переднюю облицовку в кронштейн сбоку.

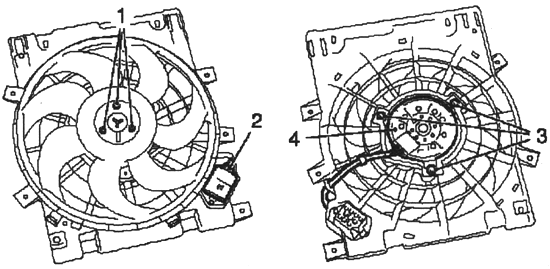

Рис. 2.253. Снятие электродвигателя: 1 — болты крепления; 2 — болт крепления разъема; 3 — болты крепления электровентилятора; 4 — электродвигатель вспомогательного вентилятора
Закрепите датчик наружной температуры. Присоедините шланг системы очистки фар высокого давления к резервуару. Подключите быстроразъемную муфту. Опустите автомобиль наполовину. Снимите 2 держателя радиатора из кронштейна. Установите решетку радиатора. Закрепите в передней облицовке снизу. Подключите аккумуляторную батарею. Присоедините соединение с массой к выводу массы. Закройте капот
