Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Замена уплотнений стержней клапанов (установленная головка блока цилиндров)
Снятие
Снимите распредвалы. Снимите свечи зажигания с помощью специального инструмента КМ-194-Е. Поднимите автомобиль. Снимите правый брызговик двигателя. Сделайте установочную метку на ременном шкиве коленчатого вала (стрелка на рисунке 2.169). ПРИМЕЧАНИЕ Сместите на 180о относительно метки, ВМТ цилиндра №1. Подготовьте рычаг МКМ-6086 для снятия клапанной пружины.

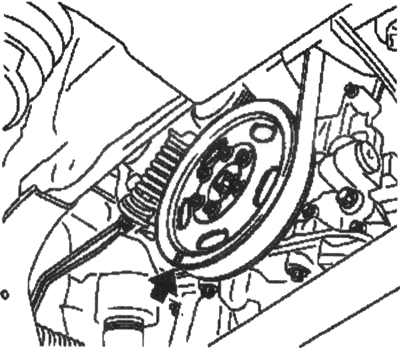

Рис. 2.169. Метка на ременном шкиве коленчатого вала
Отрегулируйте опоры специальным инструментом МКМ-6086–6. Отрегулируйте головки опор по центру относительно ножек опоры и затяните (рис. 2.170).

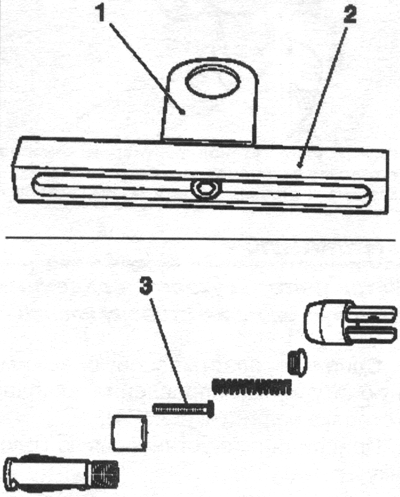

Рис. 2.170. Подготовка специального инструмента для снятия клапанной пружины: 1 — головка опоры; 2 — ножки опоры; 3 — упорная часть
Удлините плечо рычага МКМ-6086–7 шарниром МКМ-6086–8 и съемной головкой МКМ-6086–10. Установите комплект блока МКМ-6086–200. Установите упорную часть МКМ-6086–200–10. Присоедините рычаг для клапанной пружины МКМ-6086. Присоедините опоры МКМ-6086–6. Вставьте вал блока в опоры. ПРИМЕЧАНИЕ Совместите вал блока с центром отверстия свечи зажигания Затяните 4 болта крепления. Установите рычаг МКМ-6086–7 (рис. 2.171).

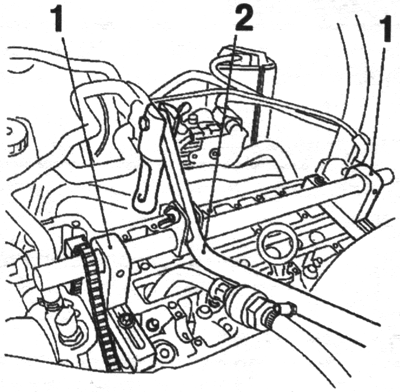

Рис. 2.171. Установка рычага и опор для снятия клапанной пружины: 1 — опоры; 2 — рычаг
ПРИМЕЧАНИЕ Съемная головка должна быть обращена к стороне впуска. Закрепите установочный вал и затяните 2 болта крепления. Установите адаптер сжатого воздуха. Вверните в резьбу свечи зажигания, цилиндр №1. Подайте сжатый воздух в цилиндр №1. Снимите 2 пружины впускного клапана цилиндра №1. Аккуратно выдвиньте клапанные пружины вниз рычагом (рис. 2.172).

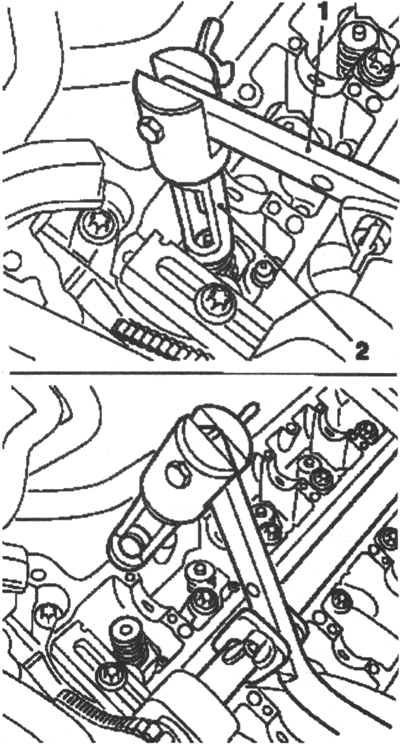

Рис. 2.172. Процедура сжатия клапанной пружины: 1 — рычаг; 2 — съемная головка
ПРИМЕЧАНИЕ Съемная головка (рис. 2.172) должна быть помещена вертикально вышестержня клапана. ВНИМАНИЕ Соблюдайте правильность установки. Снимите сухари и головки клапана, клапанные пружины. ПРИМЕЧАНИЕ Не используйте при этом магнитные инструменты. Замените уплотнения стержня клапана. Поместите новое уплотнение стержня клапана на стержень клапана (рис. 2.173).

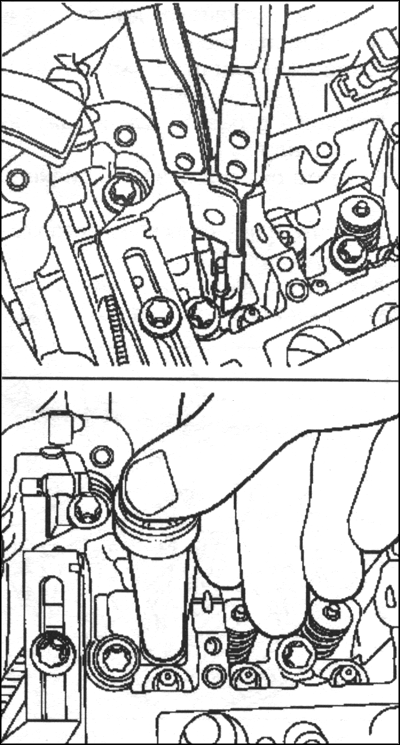

Рис. 2.173. Снятие старого и установка нового уплотнения стержня клапана
Наденьте до упора с помощью КМ 958. Установите пружины впускного клапана, цилиндр № 1. Установите клапанные пружины и головки клапана. Установите сухари клапана в головку блока. Сдвиньте пластмассовую зажимную втулку (рис. 2.174) в направлении крепления плеча рычага.

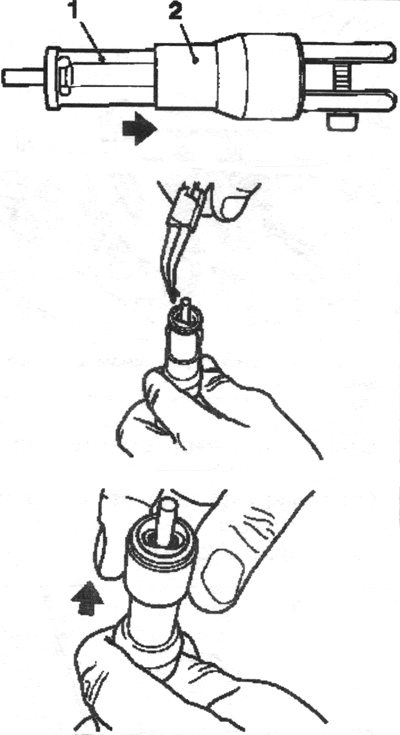

Рис. 2.174. Установка сухарей клапана в головку установочного блока: 1 — сухарь клапана; 2 — пластмассовая зажимная втулка
ВНИМАНИЕ
Установите сухари сведенным на конус концом в сторону клапана Сдвиньте пластмассовую зажимную втулку в направлении клапана (стрелка на рисунке 2.174). Присоедините установочную головку к рычагу.
ВНИМАНИЕ Аккуратно сдвиньте клапанные пружины вниз с помощью рычага (стрелка на рисунке 2.175). ВНИМАНИЕ Не делайте 2-ю попытку, не убедившись в том, что оба сухаря установлены в головке блока. Проверьте надежность посадки сухарей. Убедитесь в подаче сжатого воздуха. Переместите рычаг и снимите его. Проделайте вышеописанную процедуру для всех цилиндров. Перекройте питающую линию сжатого воздуха.

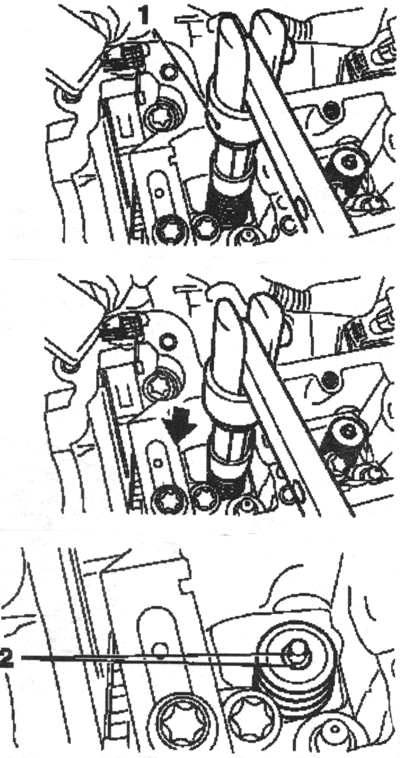

Рис. 2.175. Установка сухарей клапана и клапанных пружин: 1 — головка; 2 — сухари
Снимите блокировку коленчатого вала. Установите поршень цилиндра №3 в положение ВМТ. Вытяните цепь привода механизма газораспределения вверх. Равномерно поверните коленчатый вал (180°). ПРИМЕЧАНИЕ Метка на ременном шкиве коленчатого вала должна совместиться с выступом на корпусе механизма газораспределения. Заблокируйте коленчатый вал с помощью специального инструмента КМ 952. Переставьте адаптер подачи сжатого воздуха. Перекройте питающую линию сжатого воздуха. Отверните адаптер от резьбы свечи зажигания, цилиндр № 4. Вверните в резьбу свечи зажигания, цилиндр № 2. Подайте сжатый воздух в цилиндр №2. Замените уплотнения стержня клапана, цилиндр № 2. Переставьте адаптер подачи сжатого воздуха. Перекройте питающую линию сжатого воздуха. Отверните адаптер от резьбы свечи зажигания, цилиндр № 2. Вверните в резьбу свечи зажигания, цилиндр № 3. Подайте сжатый воздух в цилиндр №3. Замените уплотнения стержня клапана, цилиндр № 3. Перекройте питающую линию сжатого воздуха. Отсоединить рычаг клапанной пружины. Снимите адаптер сжатого воздуха. Освободите коленчатый вал. Установите рычаг переключения передач в нейтральное положение. Выключите стояночную тормозную систему. Поднимите автомобиль. Заблокируйте коленчатый вал. Вытяните цепь привода механизма газораспределения вверх. Равномерно поверните коленчатый вал до упора специального приспособления КМ 952. Установите специальный инструмент КМ 952. Опустите автомобиль
Установка
Установите свечи зажигания с помощью специального приспособления КМ-194-Е и затяните моментом 25 Нм. Визуально проверьте элементы -распредвалы, крышку подшипников распредвала, головку блока цилиндров, толкатели клапанов, гидравлические толкатели клапанов. Установите гидравлические толкатели и толкатели клапанов.
