Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Замена заднего сальника коленчатого вала

  Снятие

  Снимите маховик. Снимите пластмассовое кольцо от­верткой (рис. 2.164).

ПРИМЕЧАНИЕ

  Сделайте отверстия в областях пока­занных на рисунке 2.165 в положени­ях: 5 ч и 7 ч, поскольку это единст­венные области, где позади уплотни-тельного кольца имеются полости.

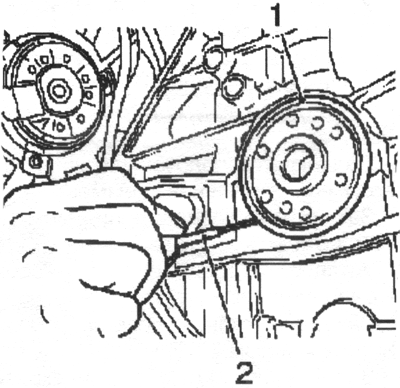

Рис. 2.164. Снятие пластмассового коль­ца:

1 — пластмассовое кольцо; 2 — отвертка

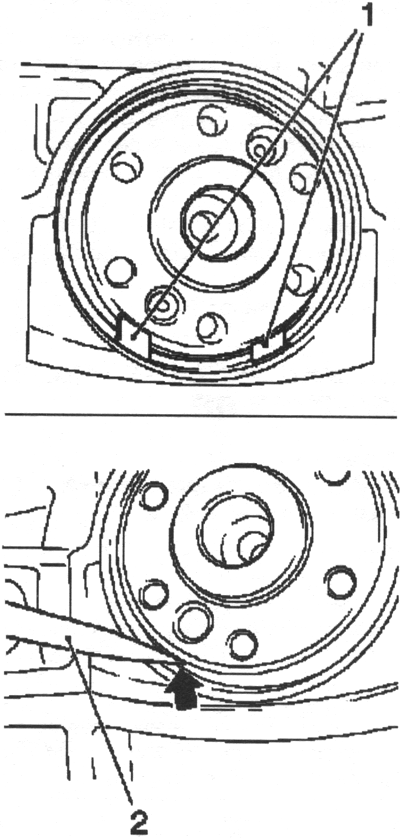

Рис. 2.165. Места для проделывания от­верстий:

1 — места для отверстий; 2 — подхо­дящий инструмент

  Используйте подходящий инструмент, типа шила (рис. 2.165), для того, чтобы сделать отверстие в уплотнительном кольце

ПРИМЕЧАНИЕ

  Диаметр отверстия не должен быть более 2 мм. Иначе, болт приспособ­ленияКМ 6624 не сможет удержать кольцо.

  Поместите шило на внешнем краю уплотнительного кольца.

  Снимите уплотнительное кольцо.

  Закрепите специальный инстру­мент КМ 6624 на уплотнительном кольце (рис. 2.166).

  Затяните болт.

  Присоедините специальный инст­румент КМ-328-В к КМ 6624.

  Снимите уплотнительное кольцо с помощью специальных инструмен­тов КМ-328-В и КМ 6624 (рис. 2.166).

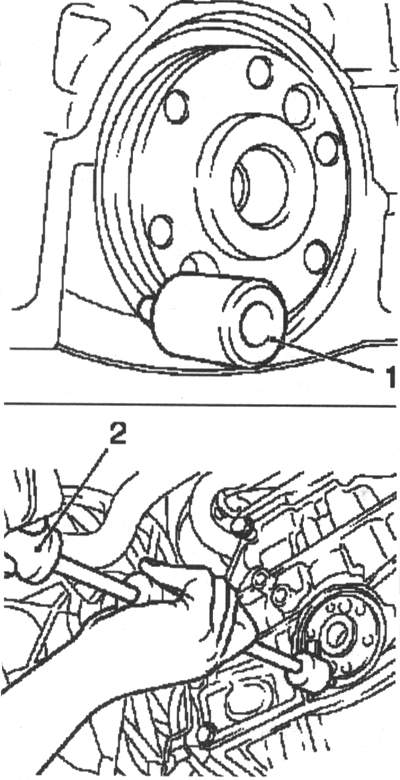

Рис. 2.166. Снятие сальника:

1 -специаль­ный инструмент КМ 6624;

2 — специальные инструменты КМ-328-В и КМ 6624

  Установка

  Удалите остатки уплотнителя из соединения блока цилиндров с мас­ляным поддоном (стрелки на рисун­ке 2.167).

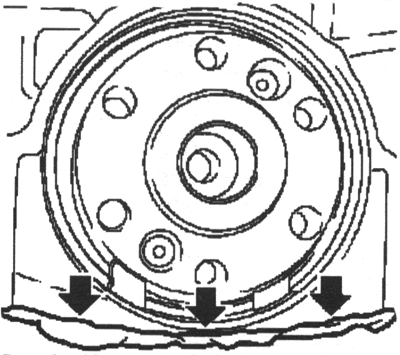

Рис. 2.167. Остатки уплотнителя

  Установите новое уплотнительное кольцо

  Сдвиньте уплотнительное кольцо по коленчатому валу. Сдвигайте до полной и равномерной посадки в блоке цилиндров.

ПРИМЕЧАНИЕ

  Не запрессовывайте уплотнитель­ное кольцо полностью.

  Установите уплотнительное кольцо с помощью специального инстру­мента КМ 6623 (рис. 2.168).

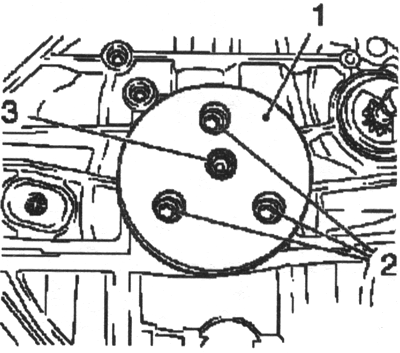

Рис. 2.168. Установка сальника:

1 -специ­альный инструмент КМ 6623;

2 — фиксирую­щие болты; 2 — болт крепления

  Затяните 3 болта для фиксации.

  Полностью запрессуйте уплотни­тельное кольцо.

  Заверните болт крепления.

  Снимите специальный инструмент КМ 6623

  Отверните 3 болта для фиксации.

  Установите маховик
