Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Проверка компрессии (2,0л)







ПРИМЕЧАНИЕ

  Перед процедурой проверки про­грейте двигатель до рабочей тем­пературы(температура масла -80 °С).

  Снятие впускного коллектора

  Снимите впускной коллектор.

  Отверните болт крепления и сними­те вентиляционный шланг двигателя с крышки головки блока цилиндров.

  Снимите хомуты, отделите впуск­ную трубу от турбонагнетателя и сни­мите ее (рис. 2.62).

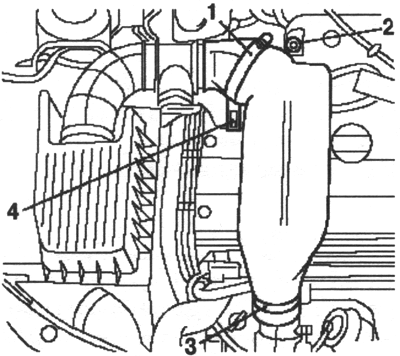

Рис. 2.62. Крепление впускной трубы: 1,

3,4- хомуты; 2 — болт крепления



  Снимите воздушный шланг надду­ва. Для этого снимите два хомута и отсоедините воздушный шланг на­гнетателя.

  Отверните 4 болта, отделите ваку­умную магистраль от кронштейна и снимите трубу отклонения воздуха наддува.



  Снятие модуля зажигания



  Отсоедините разъем жгута прово­дов от модуля зажигания.

  Снимите крышку модуля зажига­ния в направлении стрелки, изобра­женной на ней.

  Отверните болты крепления и от­делите модуль зажигания от свечей зажигания, используя специальный инструмент КМ 6009 (рис. 2.63).

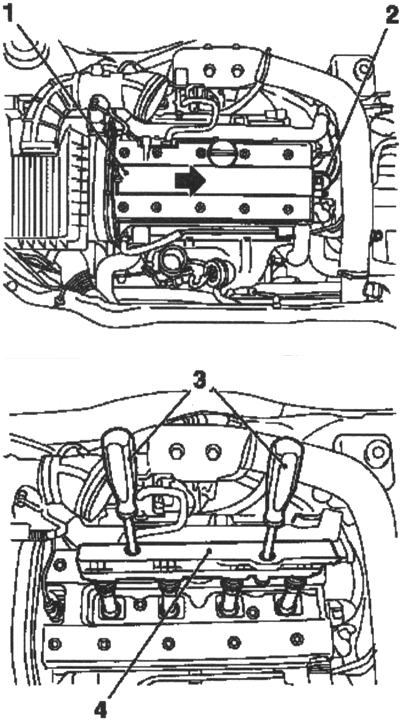

Рис. 2.63. Компоненты, снимаемые при демонтаже

модуля зажигания:

1 — крышка модуля зажигания;

2 — разъем жгута прово­дов модуля зажигания;

3 — специальный ин­струмент; 4 — модуль зажигания



  Снимите свечи зажигания ис­пользуя специальный инструмент КМ-194-Е.

  Откройте дроссельную заслонку, используя прибор ТЕСН 2.

  Применяйте программу проверки компрессии (ТЕСН 2).

  Используйте тестер компрессии с резиновым конусом и диапазоном измерений до 1750 кПа (17.5 бар).



  Процедура проверки



ПРИМЕЧАНИЕ

  Используйте тестер компрессии с резиновым конусом и диапазоном

измерений

до 1750 кПа (17.5 бар).

  Подключите тестер и включите стартер на 4 с(рис. 2.64).

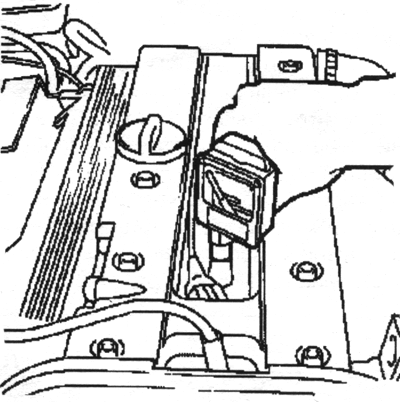

Рис. 2.64. Подключение тестера




  Минимальная частота вращения двигателя — 300 мин-1.

  Сравните показания значений ком­прессии.

  Различие значений максимального давления между цилиндрами не должно превышать 100 кПа (1 бар).



  Установка компонентов



  Подключите модуль зажигания к свечам зажигания и закрепите на головке блока цилиндров моментом 8Нм.

  Установите крышку модуля зажига­ния на крышку головки блока цилин­дров.

  Подключите разъем жгута прово­дов к модулю зажигания.

  Снимите уплотнение впускной тру­бы турбонагнетателя.

  Подключите вентиляционный шланг двигателя к крышке головки блока ци­линдров и закрепите хомутом.

  Подключите впускную трубу к тур­бонагнетателю и закрепите хомутом.

  Подключите впускную трубу к шлангу воздухозаборника и закре­пите хомутом.
