Opel Astra 2004-2006 года.  Двигатель Z 18 XER DOHC-I. Коленчатый вал и поршни





  Кривошипно-шатунный механизм выполнен более жестким без увели­чения массы.

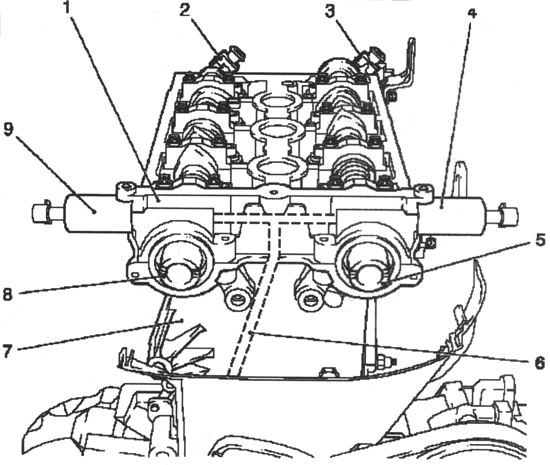

Головка блока цилиндров со стороны блока

моста пошипника распредвала:

1 — блок моста подшипника распредвала;

2 — положения и подключение датчика распредвала

привода впускных клапанов;

3 — положения и подключение датчика распредвала

привода выпу­скных клапанов;

4 — клапан регулировки распредвала привода выпускных клапанов;

5 — распредвал привода выпускных клапанов;

6 — масляная направляющая в головке блока цилиндров;

7 — головка блока цилиндров; 8 — распредвал привода впускных клапанов;

9 — клапан регулиров­ки распредвала привода впускных клапанов



  В связи с увеличеним мощности и использованием поршней специ­альной формы применены масля­ные струйные форсунки для охлаж­дения поршней. Они расположены на блоке цилиндров и направлены на нижнюю сторону днища поршня. Коленчатый вал имеет более жест­кую конструкцию, без увеличения массы. Используются также плава­ющие поршневые пальцы.

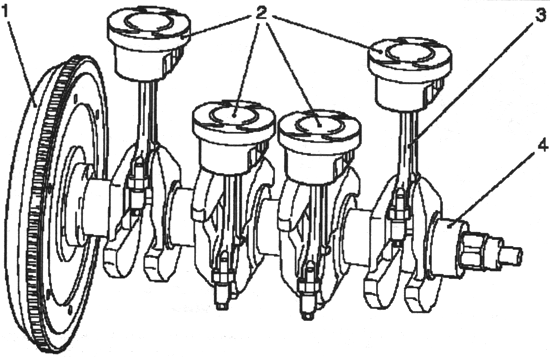

Рис. 2.19. Коленчатый вал и поршни:

1 — маховик; 2 — поршень; 3 — шатун; 4 — коленчатый вал



  Охлаждение поршня



  Чтобы новые поршни (рис. 2.20) бензинового двигателя Z18XER DOHC-I могли справиться с тепловы­ми нагрузками, возросшими в связи с увеличенной выходной мощностью, двигатель оснащен системой охлаждения поршней.

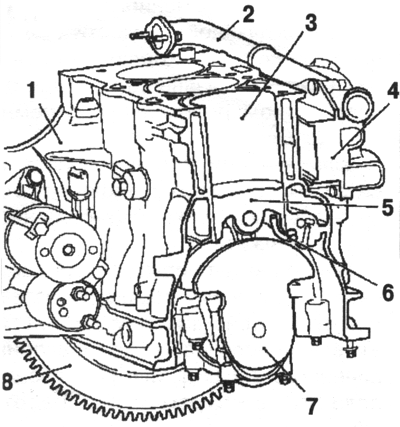

Рис. 2.20. Охлаждение поршня:

1 — блок двигателя; 2 — трубопровод системы охлаж­дения;

3 — стенки цилиндра; 4 — маслоохла­дитель; 5 — поршень;

 6 — масляная струйная форсунка; 7 — коленчатый вал; 8 — маховик
