Opel Astra 2004-2006 года. Электрическое оборудование





  Предохранители



  В автомобиле имеется две коробки предохранителей: в багажнике слева за крышкой и спереди слева в мо­торном отсеке.

  Рекомендуется всегда иметь с со­бой полный комплект предохраните­лей. Запасные предохранители по­местите в специальную коробку в багажнике.

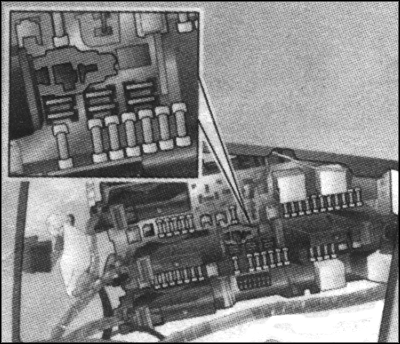

Рис. 1.313. Блок предохранителей в сало­не автомобиля



  Перед заменой предохранителя от­ключите соответствующий переклю­чатель или выключите зажигание.

  Неисправный предохранитель (рис. 3.14), можно распознать по пе­регоревшей плавкой нити. Замену предохранителя производите только после устранения неисправности.

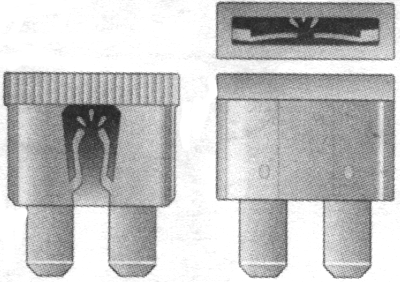

Рис. 1.314. Пример исправного и перего­ревшего

предохранителей



  В коробке, расположенной в ба­гажнике, имеется приспособление для извлечения предохранителей.

  Применяйте предохранители толь­ко заданной силы тока. Она указана на каждом предохранителе и допол­нительно маркируется цветом.



Рис. 1.316. Крышка блока предохрани­телей



Цветоваяя маркировка и сила тока

предохранителей







Маркирующий цвет

Сила тока, А

желто-коричневый

5

коричневый

7,5

красный

10

синий

15

желтый

20

прозрачный

25

зеленый

30

синий

20

прозрачный

25

розовый

30

зеленый

40





  Коробка предохранителей в багажнике

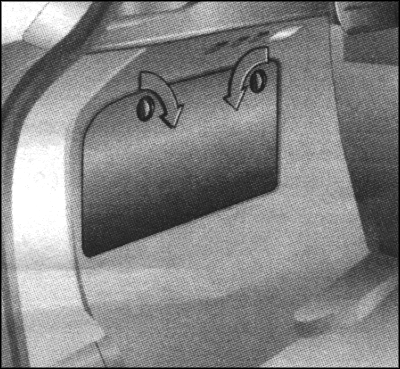

  Коробка предохранителей нахо­дится слева в багажнике, под крыш­кой. Для того чтобы получить к ней доступ, отверните оба фиксатора монетой, как показано на рисунке 1.315, и откиньте крышку вниз.

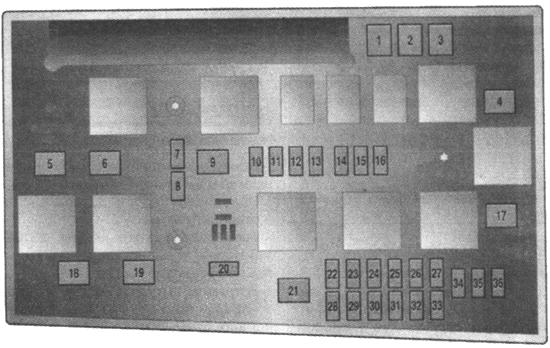

Рис. 1.317. Блок предохранителей, расположенный

в моторном отсеке автомобиля





  Не помещайте посторонние пред­меты под крышкой.

ПРИМЕЧАНИЕ

  Некоторые цепи могут быть защище­ны несколькими предохранителями.



  Коробка предохранителей в моторном отделении



  Коробка предохранителей нахо­дится спереди слева в моторном от­делении.

  Перед тем как открывать коробку предохранителей в моторном отде­лении, выключите двигатель.

  Чтобы открыть крышку, освободите фиксаторы, вставив отвертку до упо­ра в отверстия и повернув в сторону. Поднимите крышку и снимите ее (рис. 1.318).

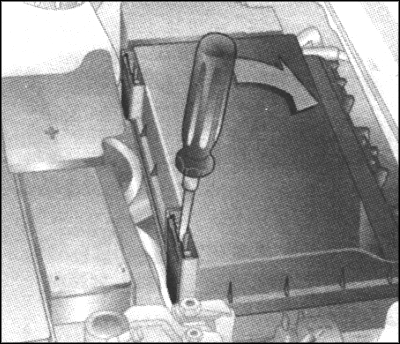

Рис. 1.318. Снятие крышки блока предо­хранителей
