Opel Astra 2004-2006 года. Электронная система климат-контроля

  Чтобы обеспечить постоянный и уютный климат в автомобиле, про­изводится автоматическая регули­ровка температуры поступающего воздуха, а также расхода и распре­деления его в зависимости от наруж­ных атмосферных условий.

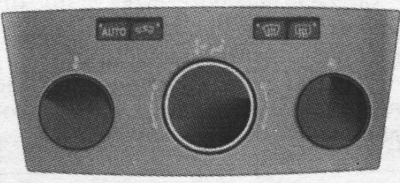

Рис. 1.118. Панель управления электрон­ной

системой климат-контроля

  Индикация системы осуществляет­ся на информационном дисплее.

  Система обогрева и вентиляции

  Левый поворотный переключатель отвечает за распределение потоков воздуха, подаваемого в салон.

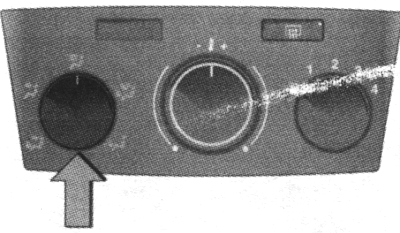

Рис. 1.119. Регулятор распределения по­токов воздуха

  Режим обдува верхнего и нижнего пространства салона через регули­руемые сопла обдува.

  Режим обдува верхнего пространства салона через регулируемые сопла обдува.

  Режим обдува ветрового стекла через регулируемые сопла обдува.

  Режим обдува ветрового и боковых стекол и нижнего пространства сало­на через регулируемые сопла обдува.

  Режим обдува нижнего простран­ства салона через регулируемые сопла обдува.

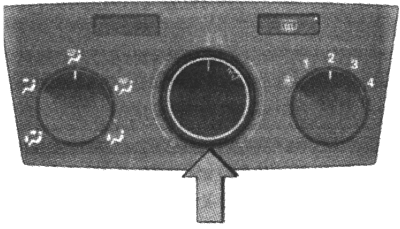

Рис. 1.120. Регулятор температуры пода­ваемого воздуха

  Средний поворотный регулятор отвечает за регулирование температуры подаваемого в салон воздуха.

  При повороте регулятора вправо подается теплый воздух, влево — хо­лодный.

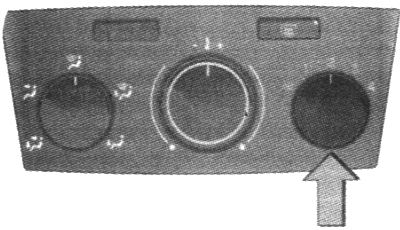

Рис. 1.121. Регулятор расхода воздуха

  Правый поворотный регулятор от­вечает за расход воздуха.

  Регулятор имеет четыре скорости обдува. В положении подача воз­духа прекращается.

ПРИМЕЧАНИЕ

  Расход воздуха определяется обду­вом, поэтому необходимо включать обдуви во время движения.

  Обогрев заднего стекла, обогрев наружных зеркал заднего вида

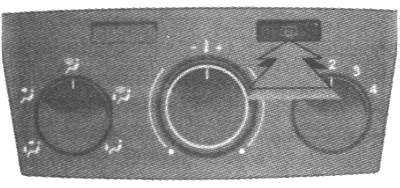

Рис. 1.122. Клавиша включения обогрева заднего

стекла и наружных зеркал задне­го вида

  Обогрев осуществляется при рабо­тающем двигателе и автоматически отключается приблизительно через 15 мин. Сигнализатор контроля вклю­чения расположен в переключателе.

ПРИМЕЧАНИЕ

  На автомобилях с дизельным двига­телем во время очистки сажевогофильтра обогрев заднего стекла ав­томатически выключается.

  Режим охлаждения кондиционера

  Этот режим функционирует только при работающем двигателе и вклю­ченном обдуве.

  Сигнализатор контроля включения расположен в переключателе.

  При включенном охлаждении (ком­прессоре кондиционера) воздух ох­лаждается и осушается. Если в этом нет необходимости, выключите охлаждение для экономии топлива.

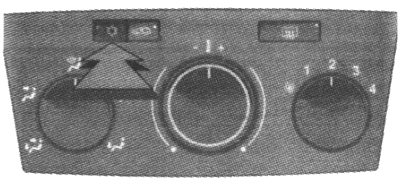

Рис. 1.123. Клавиша включения режима

охлаждения кондиционера

  При низких наружных температу­рах охлаждение автоматически вы­ключается.

  Система циркуляции воздуха

  С помощью клавиши выключателя циркуляции система вентиляции пе­реключается на режим циркуляции воздуха (сигнализатор включения).

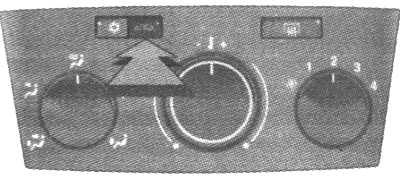

Рис. 1.124. Клавиша выключения циркуляции

  При проникновении снаружи дыма или запаха на короткое время вклю­чите систему циркуляции воздуха.

  Включенная система циркуляции воздуха снижает воздухообмен. Влажность воздуха возрастает, при этом возможно запотевание стекол. Качество воздуха внутри салона со временем ухудшается.

  Если распределитель воздуха пе­реключить в положение обдува вет­рового стекла, система циркуляции воздуха автоматически выключится для ускоренного удаления влаги со стекол.

  Средние и боковые сопла обдува

  Изменением положения регулято­ров температуры достигается ком­фортная вентиляция верхнего прост­ранства салона.

  Чтобы открыть сопла, поверните вертикальное кольцо регулятора вниз. Вращением горизонтального кольца регулятора изменяется на­правление потока воздуха.

  Чтобы закрыть сопло, поверните вертикальное кольцо регулятора до упора вверх. Отобразится значок 0. Пластины дефлектора остаются открытыми, но подача воздуха пре­кращается.

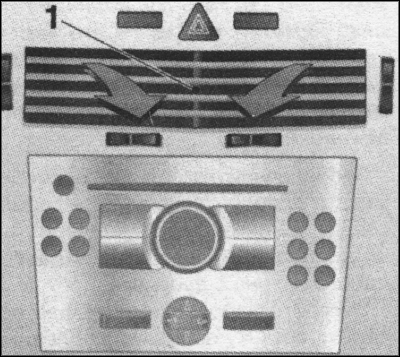

Рис. 1.125. Средние сопла обдува

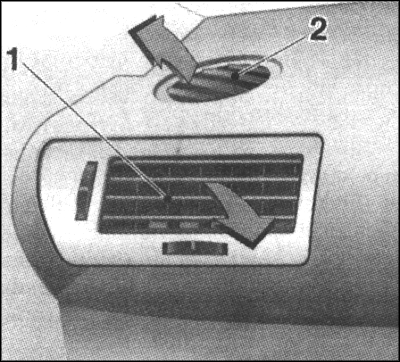

Рис. 1.126. Боковые сопла обдува

  Дополнительные сопла располо­жены под ветровым стеклом и боко­выми стеклами, а также спереди в нижнем пространстве у пола.

  Обогрев передних сидений

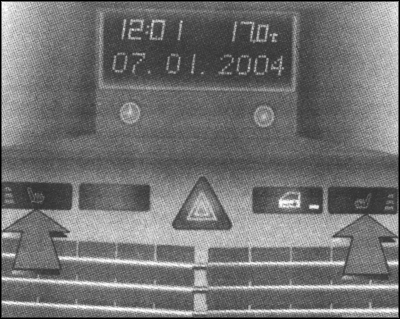

Рис. 1.127. Клавиши включения обогрева передних сидений

  В зависимости от нужной степени обогрева нажмите клавишу включе­ния для соответствующего сиденья один или несколько раз. Индикация включения одной из трех ступеней осуществляется сигнализатором в клавише.

ПРИМЕЧАНИЕ

  Людям с повышенной чувствитель­ностью кожи не рекомендуется дли­тельное использование обогрева на самой высокой ступени.

  Для того чтобы выключить обогрев, нажмите клавишу. Если сигнализа­тор в клавише погас, значит обогрев отключен.

ПРИМЕЧАНИЕ

  Подогрев сидений осуществляется только при работающем двигателе.
