Opel Astra 2004-2006 года. Информационный дисплей

  Информационный дисплей отоб­ражает следующую информацию:

— показания наружной температу­ры;

— данные работы радиоприемника;

— дату и время;

— показания навигационной сис­темы;

Рис. 1.72. Информационный дисплей

— данные работы телефона;

— данные системы контроля;

— данные работы бортового ком­пьютера;

— данные работы климат-контроля.

  Тройной информационный дисплей

  Тройной информационный дис­плей отображает индикацию време­ни, наружной температуры и даты или информационно-развлекатель­ной системы, когда она включена.

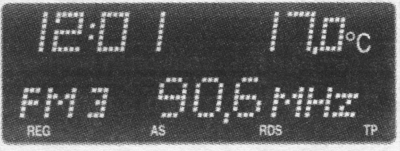

Рис. 1.73. Тройной информационный дисплей

  Время, дату и наружную темпера­туру можно отобразить при выклю­ченном зажигании на 15 с кратковре­менным нажатием одной из двух кно­пок под дисплеем.

  Индикация F на дисплее указывает на неисправность.

  Бортовой информационный дисплей

  Бортовой информационный дис­плей отображает индикацию време­ни, наружной температуры и даты или информационно-развлекатель­ной системы, когда она включена.

Рис. 1.74. Бортовой информационный дисплей

  Индикация F на дисплее указывает на неисправность.

  Графический или цветной информационные дисплеи

  Графический или цветной инфор­мационные дисплеи отображают ин­дикацию времени, наружной темпе­ратуры и даты или информацион­но-развлекательной системы, когда она включена, а также данные рабо­ты климат-контроля.

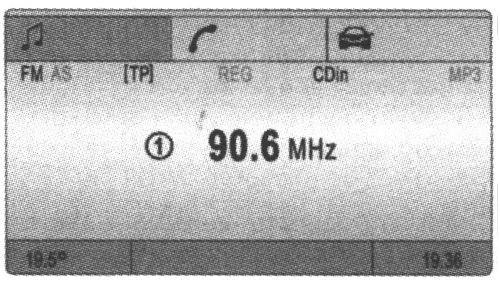

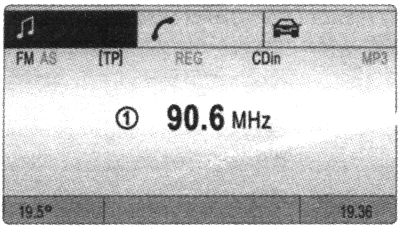

Рис. 1.75. Графический информационный дисплей

  На графическом информационном дисплее информация отображается в монохромном режиме. На цветном информационном дисплее отобра­жение данных — цветное.

  Некоторые индикации появляются на дисплее в сокращенном виде.

  Индикация F на дисплее указывает на неисправность.

  Наружная температура

  Термометр реагирует на пониже­ние температуры воздуха сразу, а на повышение — с запаздыванием.

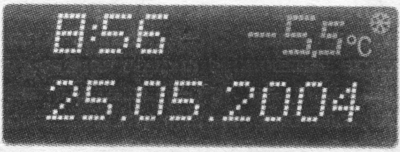

Рис. 1.76. Наружная температура

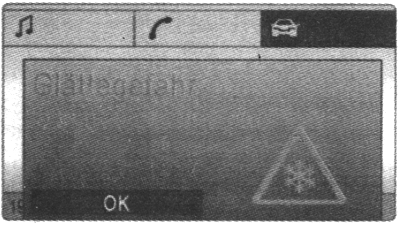

  Для предупреждения об обледене­нии дороги при понижении наружной температуры до 3 °С на тройном или бортовом информационном дисплеях отображается значок Щ. При повы­шении температуры значок исчезает. На автомобилях с графическим или цветным информационными дисплеями для предупреждения об обледенении дороги появляется предупредительное сообщение. При температуре ниже -5 С сообщение не отображается (рис. 1.77).

Рис. 1.77. Показания графического диплее

  Установка времени и даты на тройном информационном дисплее

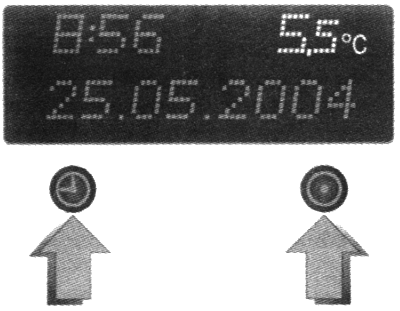

Рис. 178. Кнопки установки даты и времени

  Выключите информационно-раз­влекательную систему, нажмите кнопки под дисплеем сле­дующим образом:

— нажмите в течение 2 с, мигает показание даты;

— установите показание дня;
— мигает показание месяца;

-установите показание месяца; — мигает показание года;

— установите показание года;
— мигает показание часов;

— установите показание часов;
— мигает показание минут;

— установите показание минут;

— часы запускаются.

  Коррекция времени

  Некоторые радиостанции RDS пе­редают неточное время. Если в свя­зи с этим часы часто показывают неправильное время, следует от­ключить автоматическую синхронизацию часов и установить время вручную.

  Автоматическая установка отображается на дисплее значком

  Выключение и включение автоматической синхронизации времени

  Выключите информационно-раз­влекательную систему.

  удерживайте в нажатом положении около 2 с, индикация времени переключится в режим установки;

— нажмите два раза, мигает по­казание года;

— нажмите и удерживайте нажатой около 3 с до тех пор, пока на дис­плее не начнет мигать и не появится надпись «RDS TIME»;

— нажмите, индикация на дисплее — RDS TIME 0 — выключено;

— нажмите, индикация на дисплее — RDSTIME 1 — включено;

  Выбор функций бортового информационного дисплея

  С помощью бортового информаци­онного дисплея осуществляется уп­равление функциями и настройкой некоторого оборудования.

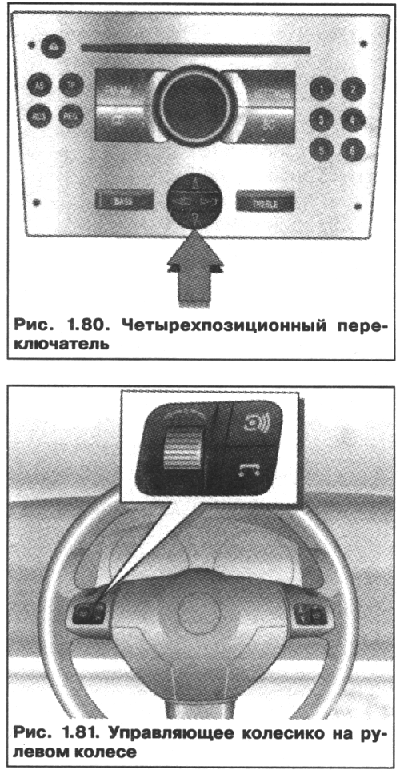

Рис. 1.79. Выбор функций бортового ин­формационного дисплея

  Эти функции выбираются с помо­щью клавиш или четырехпозиционного переключателя на информа­ционно-развлекательной системе (рис. 1.80), а также левым управля­ющим колесиком (рис. 1.81) на ру­левом колесе.

  При этом соответствующие пункты меню поочередно отображаются на дисплее.

  При появлении предупредитель­ных сообщений системы контроля дисплей не демонстрирует прочую информацию. Предупредительные сообщения следует подтверждать нажатием правой или левой кнопки крестообразного переключателя или левого переключателя на рулевом колесе. При поступлении нескольких предупредительных сообщений под­твердите поочередно их получение.

  Настройка системы бортового информационного дисплея

  Нажмите клавишу «Settings» на ин­формационно-развлекательной сис­теме, при этом отобразится пункт меню «Audio» или «System».

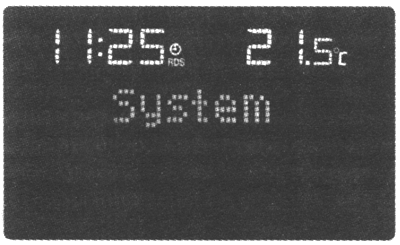

Рис. 1.82. Пункт меню «System»

  Нажмите нижнюю клавишу четы-рехпозиционного переключателя, чтобы перейти к пункту меню «System». После нажатия правой кла­виши четырехпозиционного пере­ключателя отобразится первая функ­ция меню «System».

  Функции отображаются в следую­щем порядке (некоторые сокращенно):

— синхронизация времени;

— время, установка часов;

— время, установка минут;

— дата, установка дня;

— дата, установка месяца;

— дата, установка года;

— логика зажигания;

— выбор языка;

— выбор единиц измерения.

  Коррекция времени

  Некоторые радиостанции RDS со­общают неточное время. Если в свя­зи с этим часы часто показывают не­правильное время, следует отклю­чить автоматическую синхрониза­цию времени и установить время на часах вручную.

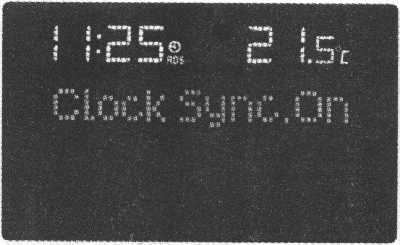

Рис. 1.83. Пункт меню «Clock Sync. On»

  Автоматическая установка отобра­жается на дисплее значком.

  Для коррекции с помощью систе­мы RDS выберете в меню «Settings» пункт синхронизации времени.

  Установите нужные значения.

  Установка времени и даты

  В меню «Settings» выберете пункты установки времени и даты.

  Установите нужные значения.

  Установка после выхода из меню записывается в памяти.

  Выбор языка

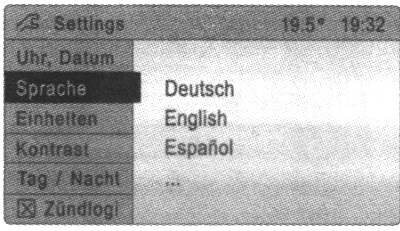

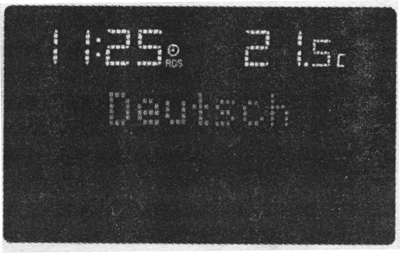

Рис. 1.84. Индикация выбора языка

  Язык текстовых сообщений неко­торых функций может быть изменен.

  Для этого в меню «Settings» найди­те пункт выбора языка и установите нужное значение параметра.

  Выбор единиц измерения

  Единицы измерения можно выби­рать.

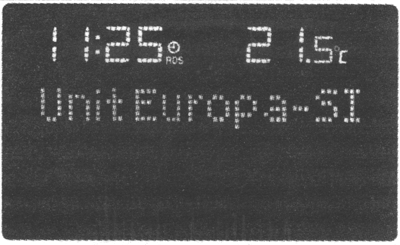

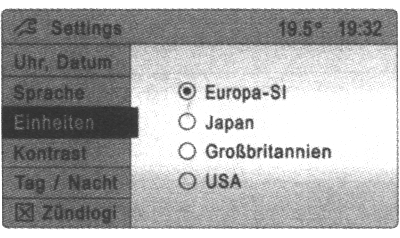

Рис. 1.85. Индикация выбора едениц из­мерения

  Для этого в меню «Settings» найди­те пункт выбора системы единиц из­мерения и установите нужное значе­ние параметра.

  Данные бортового компьютера о параметрах движения

  Бортовой компьютер выдает дан­ные о параметрах движения, которые непрерывно собираются и обрабаты­ваются им в электронной форме.

  Для индикации на бортовом ком­пьютере эксплуатационных данных нажмите клавишу ВС на информаци­онно-развлекательной системе или левый переключатель на рулевом колесе.

  После выбора функции аудио ни­жняя строка выбранной функции бортового компьютера продолжает демонстрироваться.

  Функции отображаются в следую­щем порядке (некоторые сокращенно):

— мгновенный расход топлива;

— средний расход топлива;

— абсолютный расход топлива;

— средняя скорость;

— пробег;

— запас хода;

— таймер.

  Запас хода

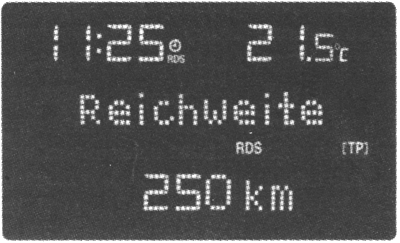

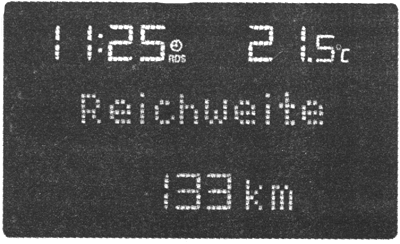

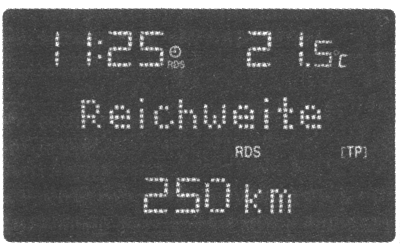

Рис. 1.86. Индикация запаса хода

  Запас хода рассчитывается на ос­нове текущего остатка топлива в ба­ке и мгновенного расхода топлива. На индикаторе показывается усред­ненное значение. Спустя некоторое

время после заправки автомобиля индикация запаса хода автоматичес­ки обновляется.

  Если содержимого бака хватает менее чем на 50 км, на дисплее появ­ляется сообщение «Range».

  Мнгновенный расход топлива

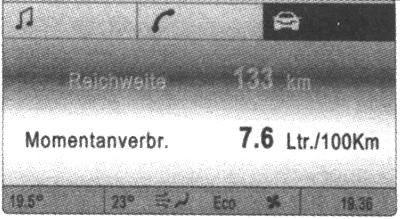

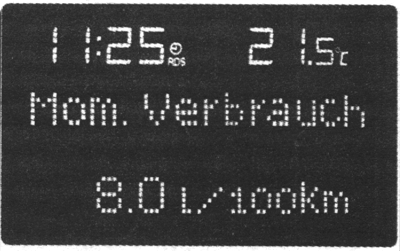

Рис. 1.87. Индикация мгновенного расхо­да топлива

  Индикация меняется в зависимос­ти от скорости:

— индикация в л/ч — ниже 13 км/ч;

— индикация в л/100 км — выше 13 км/ч.

  Средний расход топлива

  Показывает индикацию среднего расхода топлива. Расчет можно в лю­бой момент начать заново.

  Абсолютный расход топлива

  Показывает индикацию израсходо­ванного количества топлива. Изме­рение можно в любой момент запус­тить заново.

  Средняя скорость

  Показывает индикацию средней скорости. Расчет можно в любой мо­мент начать заново.

  При этом остановки в пути, при вы­ключенном зажигании не учитываются.

  Пробег

  Показывает индикацию пройденно­го пути в километрах. Измерение мож­но в любой момент запустить заново.

  Таймер

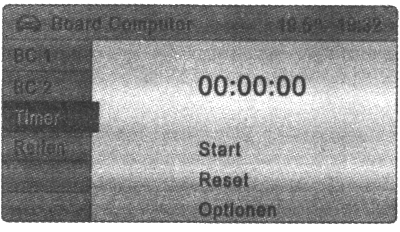

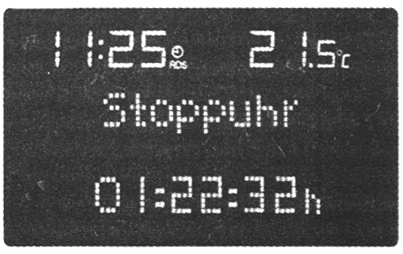

Рис. 1.88. Индикация таймера

  Управление таймером осуществ­ляется с помощью четырехпозици-онного переключателя.

  Нажатием правой клавиши включа­ется — пуск/стоп.

  Нажатием левой клавиши дольше 2 с осуществляется сброс.

  Сброс данных бортового компьютера (переустановка)

  Следующие данные бортового компьютера могут быть обнулены (повторный запуск измерений или расчетов):

— средний расход топлива;

— абсолютный расход топлива;

— средняя скорость;

— пробег.

  Для этого выберете нужные дан­ные бортового компьютера.

  Обнуление осуществляется нажа­тием левого переключателя на руле­вом колесе или правой/левой кнопки крестообразного переключателя:

— нажатие клавиши дольше 2 с приводит к обнулению текущего значения;

— нажатие клавиши дольше 4 с при­водит к обнулению всех значений.

  Прерывание электропитания

  После прерывания электропитания или при недостаточном напряжении аккумулятора значения, записанные в память бортового компьютера, стираются.

  Выбор функций графического или цветного информационных дисплеев

  С помощью графического или цветного информационных дисплеев выполняются функции и осуществля­ется настройка некоторого бортово­го оборудования.

  Эти функции выделяются на дис­плее и выполняются с помощью че-тырехпозиционного переключателя, многофункциональной ручки на ин­формационно-развлекательной сис­теме или левым управляющим коле­сиком на руле.

  Выбор с помощью четырехпозиционного переключателя

  Выберете пункты с помощью ме­ню, клавиш или четырехпозиционно­го переключателя на информацион­но-развлекательной системе.

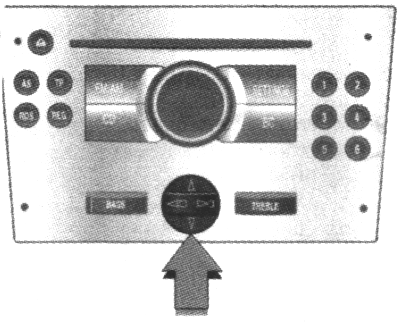

Рис. 1.89. Четырехпозиционный переключатель

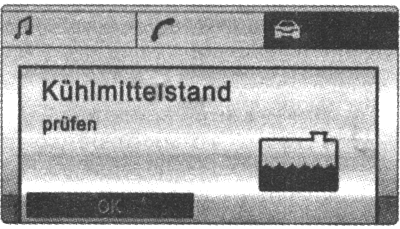

  При появлении предупредитель­ных сообщений системы контроля дисплей не демонстрирует прочую информацию. Предупредительные сообщения следует подтвердить на­жатием правой или левой кнопки крестообразного переключателя. При поступлении нескольких преду­предительных сообщений подтвер­дите поочередно их получение.

  Управление с помощью многофункциональной ручки

  Поворот ручки осуществляет обозначение функции меню или ко­манды выбора соответствующей функции.

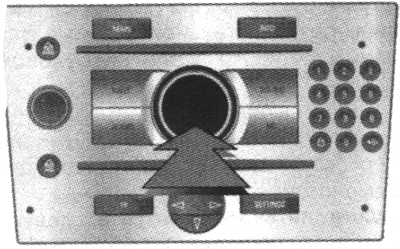

Рис. 1.90. Многофункциональная ручка

  Нажатие на ручку осуществляет выбор выделенного элемента и под­тверждение команды.

  Чтобы выйти из меню, следует по­вернуть многофункциональную кноп­ку влево или вправо на пункт «Return» или «Main» и выбрать его.

  При появлении предупредитель­ных сообщений системы контроля дисплей не демонстрирует прочую информацию. Предупредительные сообщения следует подтвердить на­жатием многофункциональной кноп­ки. При поступлении нескольких пре­дупредительных сообщений под­твердите поочередно их получение.

  Управление с помощью левого управляющего колесика на рулевом колесе

  Вращение колесика вверх осуще­ствляет переход в предыдущий пуню-меню.

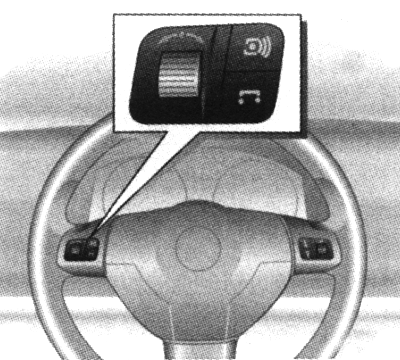

Рис. 1.91. Управляющее колесико на ру­левом колесе

  Вращение колесика вниз осуще­ствляет переход в следующий пункт меню.

  Нажатие колесика производит вы­бор выделенного элемента и под­тверждение команды.

  Во время отображения предупре­дительных сообщений системы кон­троля дисплей не демонстрирует прочую информацию. Предупреди­тельные сообщения следует под­твердить нажатием левого переклю­чателя. При поступлении нескольких предупредительных сообщений под­твердите поочередно их получение.

  Для каждой области функции су­ществует главная страница («Main»), ее можно выбрать в верхней части дисплея (исключение составляет ин­формационно-развлекательная сис­тема CD 30 (рис. 1.90).

  Настройка системы

Рис. 1.92. Главная страница меню

  Настройка параметров выполняет­ся в меню «Settings».

Рис. 1.93. Меню «Settings»

  Нажмите главную клавишу «Main» (имеется не на всех системах) на ин­формационно-развлекательной сис­теме (вызвать главное меню).

  Нажмите клавишу «Settings» на информационно-развлекательной системе.

ПРИМЕЧАНИЕ

  При наличии информационно-раз­влекательной системы CD 30 меню выбрать нельзя.

  Отобразится меню «Settings».

  Установка времени и даты

  В меню «Settings» выберете пункт «Time, Date».

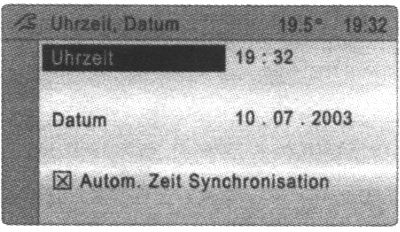

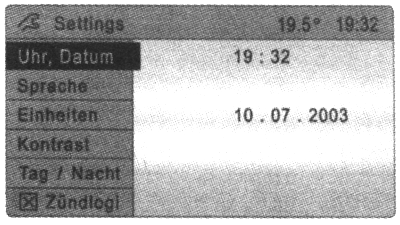

Рис. 1.94. Меню «Time, Date»

  Появится меню «Time, Date». Выбе­рете желаемые пункты меню и уста­новите нужные значения.

  Коррекция времени

  На системах с приемником GPS при приеме сигнала спутника GPS время и дата устанавливаются автоматиче­ски. Если показываемое время не со­ответствует местному, произведите ручную установку или автоматичес­кую корректировку через прием сиг­нала времени системы RDS.

  Некоторые радиостанции RDS со­общают неточное время. Если в свя­зи с этим часы показывают непра­вильное время, отключите автомати­ческую синхронизацию времени и ус­тановите время на часах вручную.

  Для коррекции времени с помо­щью системы RDS выберете в меню «Time, Date» пункт меню «Synchron. clock automatical».

  Поле перед «Synchron. clock auto­matical» обозначено крестиком (см. рисунок 1.94).

  Меню выбора языка

  Язык текстовых сообщений неко­торых функций может выбираться.

  Для этого в меню «Settings» вы­берете пункт «Language», после че­го отобразится список доступных языков.

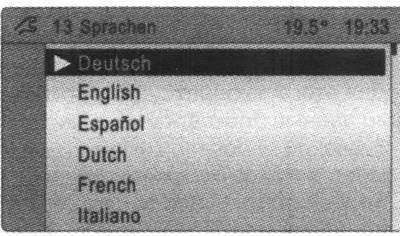

Рис. 1.95. Меня выбора языка

  Выбор нужного языка

  Выбранное значение перед запуском меню отмечается символом.

Рис. 1.96. Выбор языка

  На системах с голосовым инфор­матором после изменения языка отображения задается вопрос, нуж­но ли также изменить язык голосово­го информатора.

  Выбор единиц измерения

  Для выбора единиц измерения в меню «Settings» выберете пункт «Units».

Рис. 1.97. Меню выбора единиц измерения

  В этом случае отобразится список доступных систем единиц измере­ния.

  Выберете нужную систему единиц измерения.

  Выбранное значение перед пунктом меню отмечается символом

  Настройка контрастности (графический информационный дисплей)

  Для выбора этой установки в меню «Settings» выберете пункт «Contrast».

  В этом случае отобразится меню «Contrast». Отрегулируйте контраст и подтвердите желаемую установку.

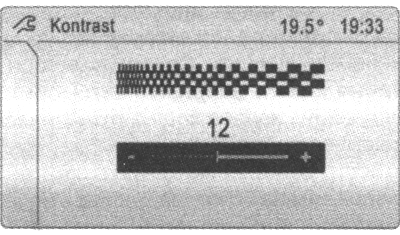

Рис. 1.98. Меню выбора контрасности

  Настройка режима отображения

  Изображение на дисплее можно настроить в зависимости от осве­щенности, т.е. выбрать монохром­ный или, соответственно, цветной текст на светлом фоне, либо белый или цветной текст на темном фоне.

  Для этого в меню «Settings» выбере­те пункт «Day/ Night», после чего будут отображены возможные значения.

«Automatic»: автоматическая на­стройка в зависимости от условий освещенности в автомобиле.

«Always day design»: черный или цветной текст на светлом фоне.

«Always night design»: белый или цветной текст на темном фоне.

  Выбранное значение перед пунктом меню отмечается символом

  Выбор данных о запасе хода и мгновенном расходе топлива графического информационного дисплея

  Бортовые компьютеры представля­ют эксплуатационные данные, кото­рые непрерывно собираются и ана­лизируются в электронной форме.

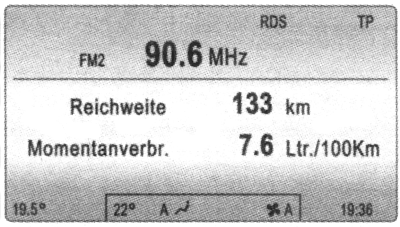

  Главная страница бортового ком­пьютера («Main») информирует о за­пасе хода и мгновенном расходе топлива.

  Для индикации других эксплуатаци­онных данных на бортовом компьюте­ре нажмите клавишу ВС на информа­ционно-развлекательной системе, выберете на дисплее меню бортового компьютера или нажмите левый пе­реключатель на рулевом колесе.

  Запас хода

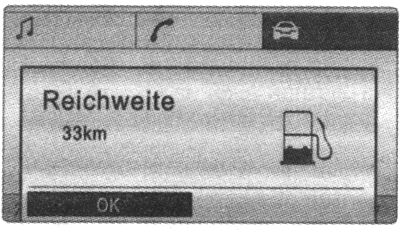

  Запас хода рассчитывается на ос­нове текущего остатка топлива в баке и мгновенного расхода топлива. На индикаторе показывается усред­ненное значение. Спустя некоторое время после заправки автомобиля индикация запаса хода автоматичес­ки обновляется.

  Если содержимого бака хватает менее чем на 50 км, на дисплее появ­ляется сообщение «Range».

  Подтвердите предупредительное сообщение.

  Мгновенный расход топлива

Рис. 1.100. Индикация мгновенного рас­хода топлива

  Индикация меняется в зависимос­ти от скорости:

— индикация в л/ч — ниже 13 км/ч;

— индикация в л/100 км — выше 13 км/ч.

  Пробег

  Индикация пройденного пути дает­ся в километрах. Измерение можно в любой момент начать заново.

  Средняя скорость

  Дается расчет средней скорости. Измерение можно в любой момент начать заново.

  При этом остановки в пути при выключенном зажигании не учиты­ваются.

  Абсолютный расход топлива

  Приводится индикация израсходо­ванного количества топлива. Изме­рение можно в любой момент начать заново.

  Средний расход топлива

  Дается расчет среднего расхода топлива. Измерение можно в любой момент начать заново.

  Сброс данных бортового компьютера (переустановка)

  Следующие показания бортового компьютера можно сбросить (заново запустить измерения):

— пробег;

— средняя скорость;

— абсолютный расход топлива;

— средний расход топлива.

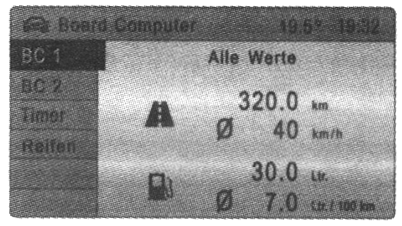

Рис. 1.101. Меню сборса данных

  Выберете в меню бортового ком­пьютера пункт ВС 1 или ВС 2.

  Показания двух бортовых компьюте­ров могут сбрасываться раздельно, таким образом предоставляется воз­можность оценки данных на протяже­нии различных промежутков времени.

  Для этого выберете соответствую­щие данные бортового компьютера.

  Значение выбранной функции сбра­сывается и рассчитывается заново.

  Чтобы сбросить все данные борто­вого компьютера, выберете пункт меню «АН values».

  После сброса на дисплее вместо выбранных показаний бортового компьютера отображается строка. Через некоторое время появятся за­ново определенные значения.

  Прерывание электропитания

  После прерывания электропитания или при недостаточном напряжении аккумулятора значения, записанные в память бортового компьютера, стираются.

  Таймер

Рис. 1.102. Установка меню таймера

  Для выбора этой функции в меню «Board Computer» выберете пункт «Timer», после чего отобразится со­ответствующее меню.

  Чтобы запустить таймер, выберете пункт меню «Start».

  Чтобы обнулить таймер, следует выбрать пункт меню «Reset».

  Меню «Options»

  Меню «Options» служит для уста­новки параметров таймера и имеет подменю, перечисленные ниже.

  «Driving Time excl. Stops».

  В этом случае измеряется время, которое автомобиль находится в движении. Время остановок не учи­тывается.

  «Driving Time incl. Stops».

  В этом случае измеряется время, которое автомобиль находится в движении. Дополнительно учиты­вается время остановок с ключом в замке зажигания.

  «Travel Time».

  В этом случае измеряется время между моментами пуска и остановки таймера вручную с помощью пунктов меню, соответственно — «Start» и «Reset».

  Индикация текущего давления в шинах

Рис. 1.103. Меню индикации текущего давления в шинах

  Для выбора этой опции в меню «Board Computer» выберете пункт «Tyres», после чего будет показано текущее значение давления в каждой шине.

  Система контроля

Рис. 1.104. Пример индикации меню сис­темы контроля

  Эта система контролирует уровни жидкостей, давление в шинах, со­стояние батареи устройства дис­танционного управления, устройст­во противоугонной сигнализации, а также исправность важнейших ламп наружного освещения, вклю­чая проводку и предохранители. При эксплуатации автомобиля с прицепом контролируется также освещение прицепа. Предупредительные сообщения отображаются на дисплее. При наличии несколь­ких предупредительных сообщений они отображаются поочередно.

  Некоторые предупредительные со­общения отображаются в сокращен­ном виде. Предупредительные сооб­щения появляются, например, на графическом информационном дисплее и цветном информацион­ном дисплее. На бортовом информа­ционном дисплее часть сообщений отображается в сокращенном виде. Подтвердите предупредительное со­общение. Неподтвержденные преду­предительные сообщения могут че­рез определенное время снова по­явиться на дисплее.

  Предупредительные сообщения «Remote Control Battery check».

  Информирует, что напряжение ба­тареи дистанционного устройства управления слишком низкое.

  «Brakelight switch check».

  Информирует, что при торможении не горят тормозные огни.

  «Safeguard check».

  Информирует о неисправности сис­темы противоугонной сигнализации.

  В случае неисправности системы освещения соответствующий источ­ник неисправности указывается тек­стом, например: «Brakelight check right».

  На автомобилях Opel Astra с системой кон­троля давления в шинах при слиш­ком низком давлении в шинах по­явится сообщение с указанием ши­ны, которую нужно проверить, на­пример: «Tyre pressure check rear rightturn» (value in bar).

  При первой же возможности про­верьте давление в шинах с помощью откалиброванного манометра.

  На автомобилях Opel Astra  с системой кон­троля давления в шинах при значи­тельном падении давления отобра­зится соответствующее сообщение с указанием шины, например: «Attention! Rear left tyre pressure loss» (value in bar).

  Немедленно остановитесь и про­верьте шины.

  «Washer Fluid Level check».

  Уровень промывочной жидкости устройства промывки стекол слиш­ком низок.

ПРИМЕЧАНИЕ

  При слишком низком уровне жидко­сти устройства промывки заднего стеклаи фар отключаются.

  «Coolant level check».

  Слишком низкий уровень жидкости в системе охлаждения двигателя.

ПРИМЕЧАНИЕ

  В случае прерывания электропи­тания записанные в память преду­предительные сообщения отобра­жаются на дисплее поочередно, после того как электропитание восстановится.

содержание   ..  10  11  12  13  14  15  16  17  18  19  20  ..
