Ниссан Джук. Генератор - характеристики и устройствоСистема зарядки

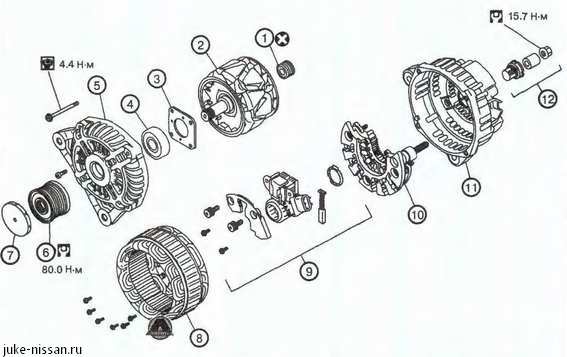

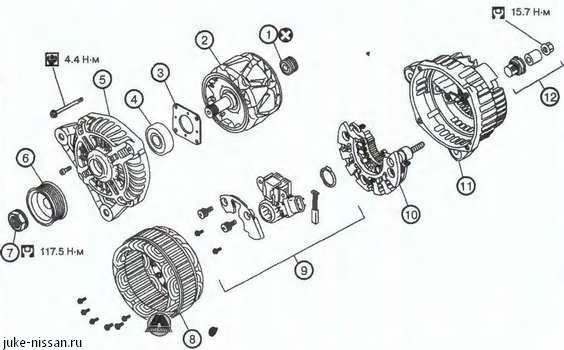

*: диапазон регулируемого напряжения варьируется от 11.4 до 15.6 В. Генератор A002TJ1291ZE (двигатель HR15DE/HR16DE): 1. Задний подшипник 2. Роторе сборе, 3. Держатель. 4. Передний подшипник 5. Передний кронштейн. 6. Шкив. 7. Гайка шкива. 8. Статор в сборе. 9. Регулятор напряжения в сборе. 10. Диодный мост в сборе, 11. Задний кронштейн. 12. Комплект выводов. Генератор A002TJ1381 (двигатель MR16DOT): 1. Задний подшипник. 2. Ротор в сборе. 3. Держатель. 4. Передний подшипник. 5. Передний кронштейн. 6. Шкив. 7. Крышка шкива. 8. Статор в сборе 9. Регулятор напряжения в сборе. 10. Диодный мост в сборе. 11. Задний кронштейн. 12. Комплект выводов. Специнструмент для снятия шкива генератора

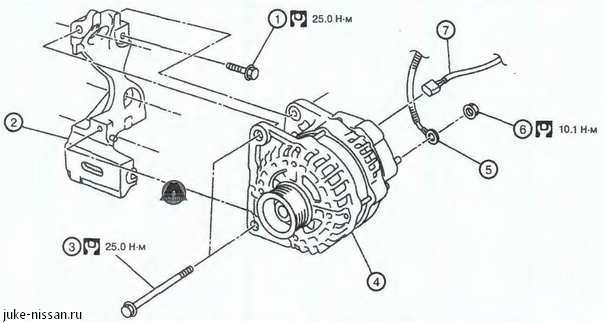

Ниссан Джук. Снятие и установка генератораСнятие и установка генератора двигателя HR15DE/ HR16DE1. Болт крепления кронштейна генератора. 2. Кронштейн генератора. 3. Болт крепления генератора. 4. Генератор. 5. Клемма «В» генератора. 6. Гайка клеммы «В». 7. Разъем генератора. Снятие 1. Отсоединить отрицательную клемму аккумуляторной батареи. 2. Снять расширительный бачок радиатора. 3. Снять приводной ремень. 4. Отсоединить разъем генератора. 5. Отвернуть гайку и отсоединить клемму «В». 6. Отвернуть болты крепления генератора. 7. Снять генератор вверх с автомобиля. Установка Установка производится в порядке, обратном снятию. Наживить болты генератора в порядке снизу-вверх, после чего затянуть их окончательным моментом затяжки сверху-вниз.
Передняя сторона генератора (сторона со шкивом) является исходной
поверхностью. Поместить исходную поверхность генератора на
установочную область, после чего затянуть болты крепления.

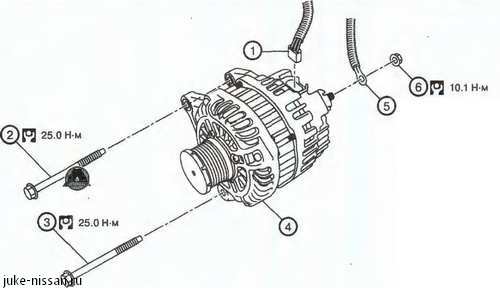

Убедиться в том, что гайка вывода «В» надежно затянута. После установки генератора проверить натяжение приводного ремня. Затянуть болты крепления кронштейна генератора следующим образом: 1. Наживить болт крепления (1). 2. Наживить болт крепления (2). 3. Затянуть болты крепления в указанной на рисунке последовательности. Снятие и установка генератора двигателя MR16DDTСнятие 1. Отсоединить отрицательную клемму аккумуляторной батареи. 2. Снять промежуточный охладитель воздуха наддува. 3. Снять приводной ремень. 4. Отсоединить разъем генератора. 5. Отвернуть гайку и отсоединить клемму «В». 6. Отвернуть верхний болт крепления генератора. 7. Полностью отвернуть нижний болт крепления генератора и потянуть так, чтобы головка болта уперлась в боковую балку. После этого снять генератор, потянув его вверх. Генератор может быть снят вместе с болтом, для чего необходимо потянуть его вперед, используя выемку болта корпуса термостата. 8. Снять генератор вверх из автомобиля. Установка Установка производится в порядке, обратном снятию.
Наживить болты генератора в порядке снизу-вверх, после чего затянуть
их окончательным моментом затяжки сверху-вниз.

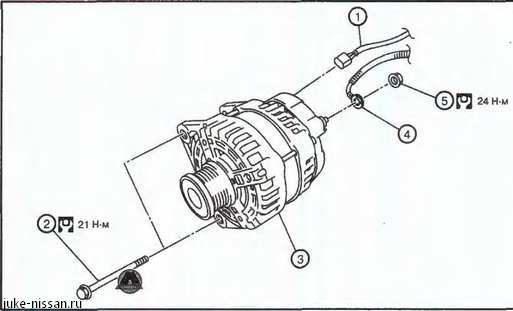

Передняя сторона генератора (сторона со шкивом) является исходной поверхностью. Поместить исходную поверхность генератора на установочную область, после чего затянуть болты крепления. Убедиться в том, что гайка вывода «В» надежно затянута. После установки генератора проверить натяжение приводного ремня. Снятие и установка генератора двигателя К9КСнятие 1. Отсоединить провод от отрицательного вывода аккумуляторной батареи. 2. Частично снять правый подкрылок. 3. Снять защиту топливопровода высокого давления. 4. Снять ремень привода навесного оборудования. 5. Отсоединить разъем генератора. 6. Отвернуть гайку вывода «В» и снять провод. 7. Отвернуть верхний болт генератора. 8. Ослабить нижний болт генератора и отвести его в сторону. 9. Снять генератор с нижним болтом. Извлечь генератор вперед сверху. Повернуть, а затем потянуть нижнюю часть генератора с нижним болтом. Установка Установка производится в порядке обратном снятию.
Убедиться в том, что гайка вывода «В» надежно затянута.
После установки генератора проверить натяжение приводного ремня.
