Ниссан Джук. Снятие и установка стартера

Снятие и установка стартера двигателя HR15DE/HR16DE

Стартер двигателя HR16DE:1. Блок цилиндров. 2. Клемма «В», 3. Клемма «S». 4. Стартер

Снятие

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять расширительный бачок системы охлаждения.

3. Отсоединить разъем проводов (1) от вывода аккумуляторной батареи с плавкими вставками.


4. Удалить фиксирующие зажимы (А) от кронштейна держателей плавких вставок.

5. Удалить фиксирующие зажимы (А) с кронштейна держателей плавких вставок.


6. Отсоединить разъем проводов (1) от электронного блока управления двигателем.

7. При помощи плоской отвертки отцепить шпонки (А). Снять держатель плавких вставок.


8. Отвести держатель плавких вставок и жгут проводов в сторону, чтобы они не мешали проведению работ.

9. Удалить фиксирующие зажимы (А) с кронштейна держателей плавких вставок.


10. Отвернуть болт крепления (А) и гайку (В) кронштейна держателей плавких вставок (1), после чего снять кронштейн держателей плавких вставок.


Стрелка указывает переднюю часть автомобиля

11. Отвернуть болт крепления (А) и отвести водяной шланг (1) и термостат отопителя (2) в сторону, чтобы они не мешали проведению работ.





Стрелка указывает переднюю часть автомобиля.

12. Отвернуть гайку и снять клемму «В» стартера.

13. Отвернуть гайку и снять клемму «S» стартера.

14. Отвернуть болты крепления стартера.

15. Снять стартер через верх автомобиля.

Установка

Установка производится в порядке, обратном снятию.

Затягивать гайку клеммы «В» установленным моментом затяжки.

Снятие и установка стартера (двигатель MR16DDT)

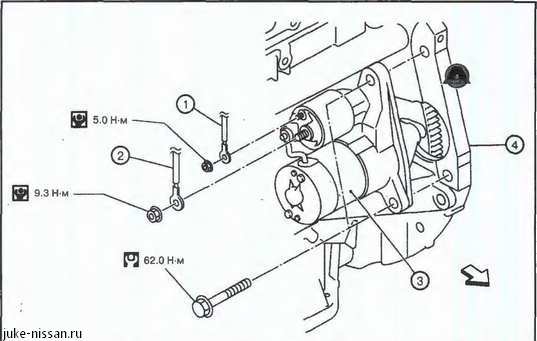

Стартер двигателя MR16DDT: 1. Клемма «S». 2. Клемма "В". 3. Стартер. 4. Блок цилиндров.

Снятие

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Слить охлаждающую жидкость из радиатора.

3. Снять промежуточный охладитель воздуха наддува.

4. Версии с вариатором; снять водяной шланг А вариатора со стороны корпуса термостата.

5. Снять нижний шланг радиатора со стороны корпуса термостата.

6. Отвести водяной шланг А вариатора и нижний шланг радиатора в сторону, чтобы они не мешали проведению работ.

7. Открыть крышку клеммы «В» в указанном на рисунке направлении.


8. Отвернуть гайку и снять клемму «В» стартера.

9. Отвернуть гайку и снять клемму «S» стартера.

10. Отсоединить разъем проводов (1) датчика положения коленчатого вала.


11. Удалить фиксирующий зажим (А) с верхней части масляного поддона, после чего отвести электропроводку (2) в сторону, чтобы она не мешала проведению работ.

12. Отвернуть болты крепления стартера.

13. Снять стартер из автомобиля вверх.

Установка

Установка производится в порядке, обратном снятию.

Затягивать гайку клеммы «В» установленным моментом затяжки.

После установки стартера необходимо заправить систему охлаждения двигателя охлаждающей жидкость.

Снятие и установка стартера (К9К)

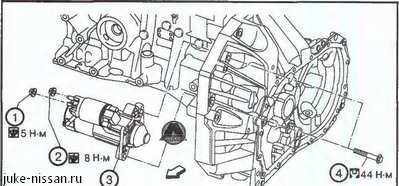

Стартер двигателя К9К: 1. Гайка вывода «S». 2. Гайка вывода «В». 3. Стартер. 4. Болт стартера.



Снятие

1. Отсоединить провод от отрицательной клеммы аккумуляторной батареи.

2. Отвернуть гайку вывода «В» и отсоединить провод.

3. Отвернуть гайку вывода «S» и отсоединить провод.

4. Отвернуть болты стартера.

5. Извлечь стартер из автомобиля вверх.

Установка

Установка производиться в порядке обратном снятию.

Убедиться а том, что гайка вывода "В" надежно затянута.
