Ниссан Джук. Стартер. Характеристики и устройство

Система пуска



Двигатель HR15DE/HR16DE MR16DDT К9К
Трансмиссия МКП, вариатор (CVT) МКП Вариатор (CVT) МКП
Тип стартера М000Т32172 S114-902 S114-955
Производства MITSUBISHI Производства HITACHI Производства HITACHI Производства MITSUBISHI
С планетарным редуктором -
Напряжение системы, В 12 -
Без нагрузки Напряжение на выводах, В 11
Сила тока, А Не более 95 Не более 110 -
Частота вращения, об/мин Более 3000 об/мин



Двигатель HR15DE/HR16DE MR16DDT К9К
Минимальная длина щеток, мм 5.5 ' 10.5 -
Прижимное усилие щеток, Н 17.7 16.2 -
Зазор между подшипником и валом якоря, мм Не более 0.2 -
Зазор «L» между передним краем шестерни и упором, мм 0.5-2.0 0.3-2.5 -

Устройство стартера




Стартер М000Т32172ZE (двигатели HR15DE и HR16DE): 1. Гайка вывода "М". 2. Электромагнитный выключатель, 3. Регулировочные пластины. 4. Металлическая проставка. 5. Корпус шестерни. 6. Статор. 7. Якорь. 8. Щеткодержатель в сборе. 9. Задняя проставка. 10. Задняя крышка. 11. Стяжной болт. 12. Планетарный редуктор 13. Вал шестерни. 14. Заглушка. 15. Пластина. 16. Вилка 17. Стопорное кольцо. 18. Упор19. Шестерня. 20. Шестерня с внутренним зацеплением. 21, Уплотнение.

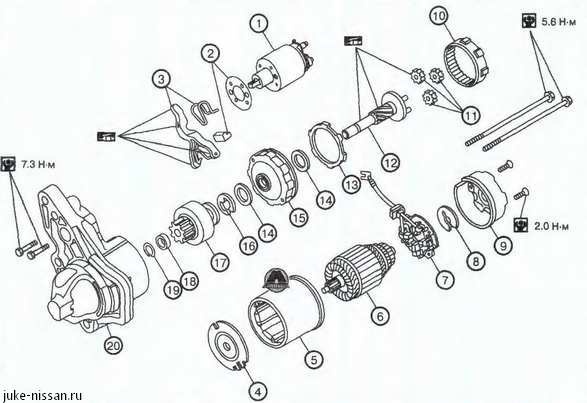

Стартер S114-902 (двигатель MR16DDT): 1. Электромагнитный выключатель в сборе. 2, Комплект пылезащитных уплотнений. 3. Комплект выжимного рычага. 4. Центральный кронштейн (A), 5. Статор. 6. Якорь. 7. Щеткодержатель в сборе. 8. Упорная шайба 9. Задняя крышка. 10. Шестерня с внутренним зацеплением. 11. Планетарные шестерни, 12. Вал шестерни. 13, Уплотнение. 14. Упорная шайба. 15. Центральный кронштейн (В). 16. Е-образное кольцо. 17. Шестерня. 18. Упор шестерни, 19. Фиксатор упора шестерни. 20. Корпус шестерни.




Стартер S114-955 (двигатель MR16DDT): 1. Электромагнитный выключатель в сборе. 2. Комплект пылезащитных уплотнений. 3. Комплект выжимного рычага. 4. Центральный кронштейн (A). 5. Статор. 6. Якорь. 7. Щеткодержатель в сборе. 8. Упорная шайба. 9. Задняя крышка. 10. Шестерня с внутренним зацеплением. 11. Планетарные шестерни. 12. Вал шестерни. 13. Уплотнение. 14. Упорная шайба. 15. Центральный кронштейн (В). 16. Е-обраэное кольцо. 17. Шестерня. 18. Упор шестерни. 19. Фиксатор утра шестерни. 20. Корпус шестерни.
