Ниссан Джук. Снятие подкрылков, молдингов и буртиков колёсных арок

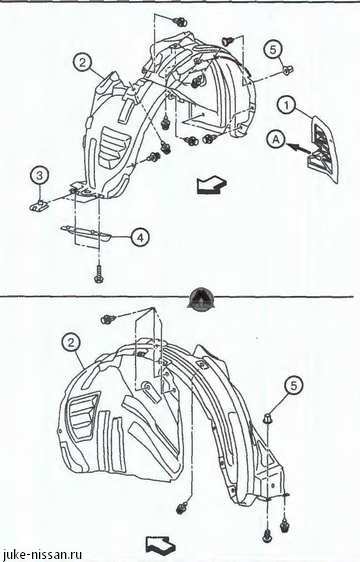

1. Изолятор опорного края капота, 2. Подкрылок, 3. U-образная гайка. 4. Обтекатель. 5. Втулка под винт. А. к панели опорного края капота.

Стрелка указывает переднюю сторону автомобиля.

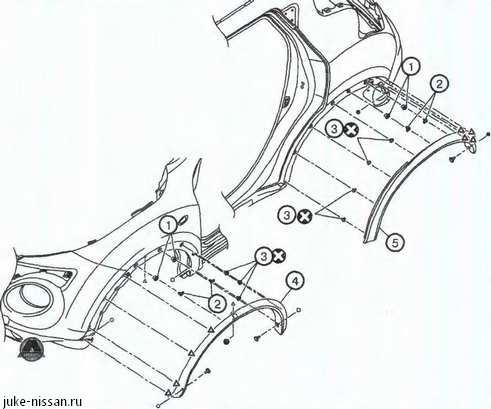

1. Втулки. 2. Зажимы. 3. Зажимы. 4. Молдинг буртика передней колесной арки. 5. Молдинг буртика задней колесной арки.

Снятие и установка

Снятие

1. Снять молдинг буртика передней колесной арки.

Передняя колесная арка

Задняя колесная арка

Для снятия молдинга буртика колесной арки использовать только специальный съемник (А). Нанести защитную ленту (В) для защиты поверхности кузова от повреждений. Не прилагать излишних усилий для снятия молдинга буртика.

Передняя колесная арка

Задняя колейная арка

2. Отвернуть болты крепления и снять обтекатели.

3. Удалить винты крепления и зажимы подкрылка.

4. Снять подкрылок с автомобиля.

Установка

Установка производится в порядке, обратном снятию.

Заменять фиксирующие зажимы молдингов новыми после каждого снятия.

При установке молдингов буртиков колесных арок убедиться в том, что зажимы и фиксаторы надежно вставлены в отверстия кузовных панелей
