Ниссан Джук. Снятие заднего бампера

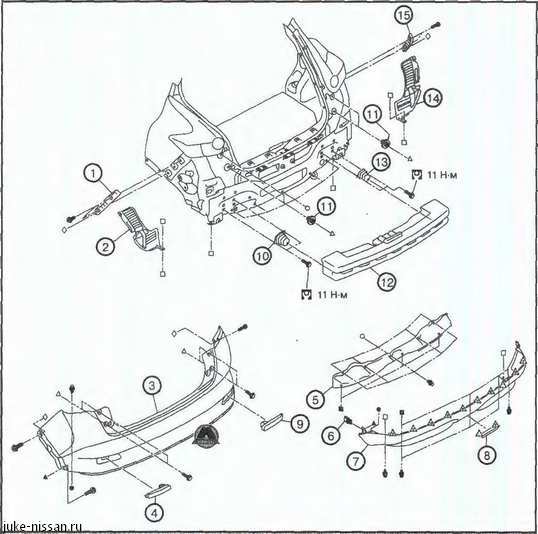

1. Левый боковой кронштейн бампера. 2. Левое перекрытие бампера. 3. Облицовка бампера в сборе. 4. Левый отражатель. 5. Нижняя задняя панель. 6. U-образная гайка. 7. Нижняя облицовка бампера. 8. Правый отражатель. 9. Левая стойка бампера. 10. Втулка под винт. 11. Энергоаккумулятор бампера, 12. Правая стойка бампера. 13. Правое перекрытие бампера. 14. Правый боковой кронштейн бампера.

Снятие и установка

Снятие

1. Полностью открыть дверь багажного отделения.

2. Отвернуть винты крепления с нижней стороны левого и правого комбинированных фонарей.

3. Удалить буртики задних колесных арок.

4. Снять перекрытия бамперов.

5. Удалить зажимы с нижней стороны бампера.

6. Отвернуть винты крепления (А) облицовки бампера в сборе (слева и справа).

7. Потянув на себя, отцепить боковые фиксаторы заднего бампера в указанной на рисунке последовательности.

Для снятия облицовки бампера нужны два человека, чтобы не допустить её падения.

8. Отсоединить разъемы задних противотуманных фонарей.

9. Снять облицовку бампера в сборе.

10. После снятия облицовки заднего бампера снять с неё следующие элементы:

• Снять нижний щиток бампера.

• Снять облицовку бампера.

• Снять левый и правый отражатели.

11. Снять энергоаккумулятор бампера.

12. Снять нижнюю заднюю панель.

13. Снять левую и правую стойки бампера.

14. Отвернуть винты крепления и снять боковые кронштейны заднего бампера слева и справа.

Установка

Установка производится в порядке, обратном снятию.

Примечание

При установке облицовки переднего бампера необходимо обеспечить необходимую величину кузовных зазоров, как представлено ниже.
