Ниссан Джук. Стояночный (ручной) тормоз

Привод стояночного тормоза

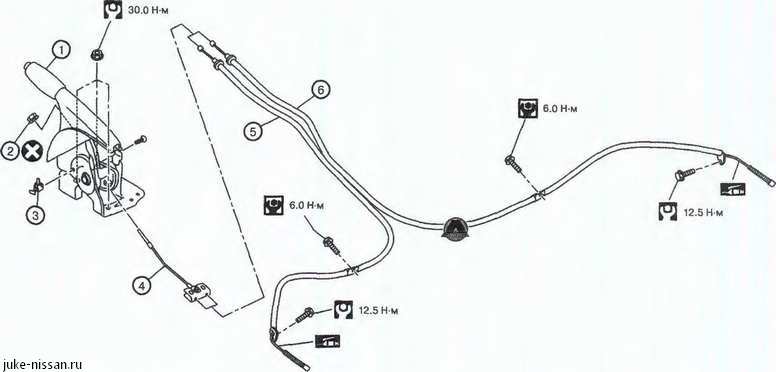

Версии с передним приводом (2WD): 1. Рычаг стояночного тормоза в сборе. 2. Регулировочная гайка. 3. Выключатель стояночного тормоза. 4. Передний трос. 5. Задний левый трос. 6. Задний правый трос.ну.

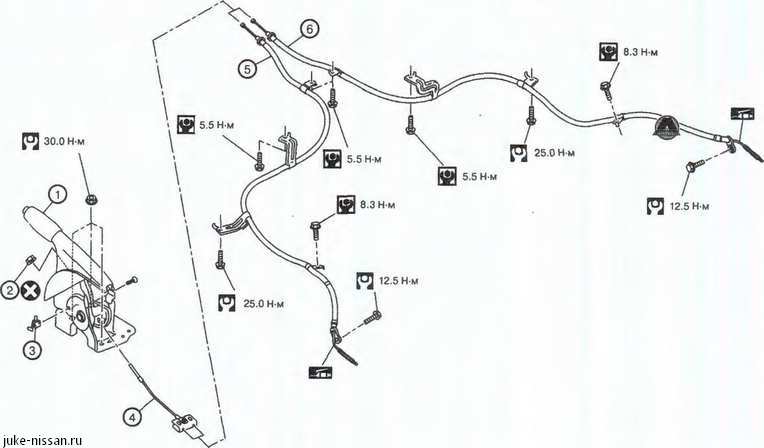

Версии с полным приводом (4WD): 1. Рычаг стояночного тормоза в сборе. 2. Регулировочная гайка. 3. Выключатель стояночного тормоза. 4. Передний трос. 5. Задний левый трос. 6. Задний правый трос.ну.

Снятие и установка

Снятие

1. Снять задние колеса с автомобиля.

2. Снять центральную консоль в сборе.

3. Отсоединить электрический разъем выключателя индикатора стояночного тормоза.

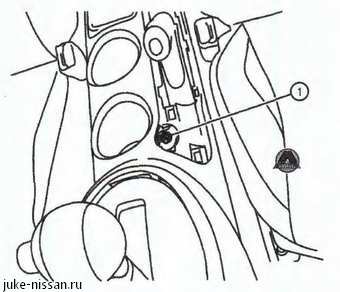

4. Отвернуть регулировочную гайку (1) и ослабить передний трос.

5. Снять рычаг стояночного тормоза в сборе.

6. Снять задние тросы следующим образом:

• Потянуть балансир (А) переднего троса (1) по направлению назад.

• Нажав балансир вперед, снять задний трос (2).

7. Снять центральный глушитель с теплозащитным экраном.

8. Снять тормозные колодки, после чего отсоединить задний трос привода стояночного тормоза с рабочего рычага.

9. Отвернуть болты крепления и снять задний трос привода стояночного тормоза с днища автомобиля.

10. Нажав фиксаторы (1), снять задний трос привода стояночного тормоза с автомобиля.

Установка

Установка производится в порядке, обратном снятию.
